Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168
Model numarası: LPJ19911ADNL
belge: LPJ19911ADNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 60 adet
Fiyat: $0.75
Ambalaj bilgileri: 60pcs / tepsi veya Reel Paketi
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 50 milyon adet/ay
Uyumlu markalar: |
Würth |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
ile |
EMl Sekmeler: |
ile |
Montaj Tipi: |
smt |
Lehim tipi: |
YENİDEN AKIŞ |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |
Uyumlu markalar: |
Würth |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
ile |
EMl Sekmeler: |
ile |
Montaj Tipi: |
smt |
Lehim tipi: |
YENİDEN AKIŞ |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |
LPJ19911ADNL SMT RJ45, entegre 10/100BASE-T manyetikleri, EMI yaylı parmak, LED seçeneği, yeniden akışa uygun, -40–+85°C. Veri sayfası ve çapraz referanslar.

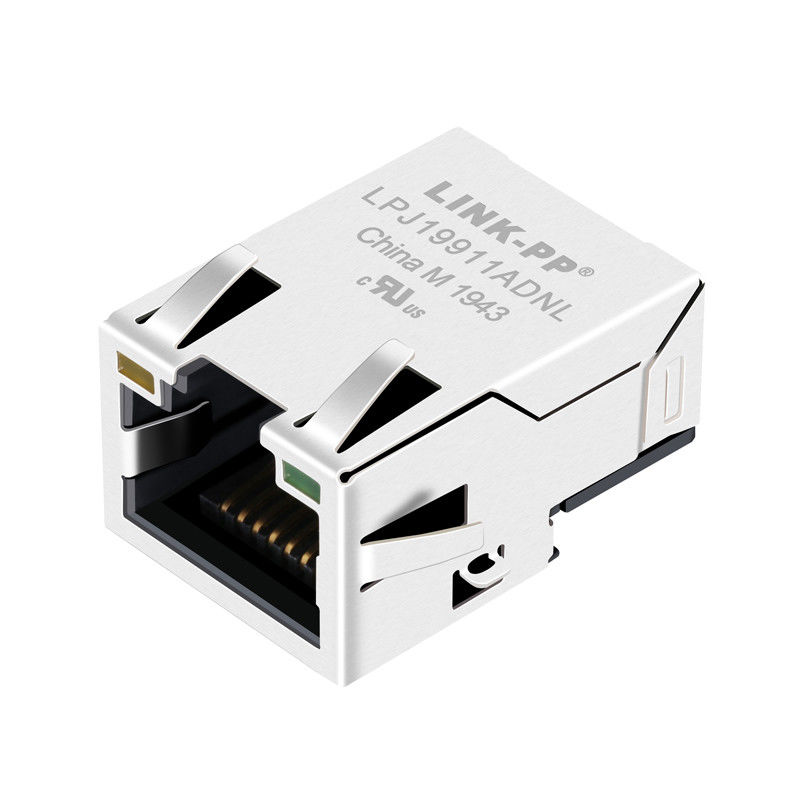

LPJ19911ADNL, yerleşik 10/100BASE-T manyetikleri ve LED göstergeleri olan düşük profilli, tek portlu bir SMT RJ45 konektörüdür. Tipik Hızlı Ethernet izolasyon ve kuplaj gereksinimlerini karşılayan ortak mod şokunu ve transformatör sargılarını (çevirme oranı 1CT:1CT) entegre ederken, EMI yaylı parmak kalkan sekmeleri yayılan emisyonları azaltmak için şasi topraklama seçenekleri sunar. Konektör, önerilen IR yeniden akış profili ile SMT yeniden akış montajı için optimize edilmiştir ve -40°C ila +85°C çalışma için derecelendirilmiştir, bu da onu sağlam termal performans ve otomatik üretim gerektiren endüstriyel, telekom ve gömülü ağ uygulamaları için uygun hale getirir.EMI KorumasıSMT / yeniden akışa uygun — modern yüzeye montaj montaj hatları için tasarlanmıştır.EMI kontrolü ve bağlantı/aktivite göstergesi için EMI yaylı parmak / kalkan sekmeleri ve LED seçeneği.
| -40°C ila +85°C | ≤ 6 dakika |
|---|---|
| Evet (Bağlantı / Aktivite) | EMI Koruması |
| EMI Yaylı Parmak / EMI Sekmeleri | Çalışma Sıcaklığı |
| -40°C ila +85°C | Uyumluluk |
| RoHS Uyumlu | 2. Mekanik Boyutlar |
| Boyut | Boyut |
| Uzunluk | 21,60 ± 0,5 mm |
| Genişlik | 15,6 mm |
| Yükseklik (Ön) | 11,35 mm |
| Yükseklik (Arka) | 8,9 mm |
| 3. Manyetik / Elektriksel Özellikler (@ 25°C) | Parametre |
| Özellik | |
| 1CT : 1CT ±5% | Açık Devre Endüktansı (OCL) |
| Giriş Kaybı | ≤ 1,2 dB (1–100 MHz) |
|---|---|
| Dönüş Kaybı* | Veri sayfasına bakın (frekansa bağlı) |
| Çapraz Konuşma | ≤ -30 dB (1–100 MHz) |
| Ortak Mod Reddi (CMR) | ≤ -30 dB (1–100 MHz) |
| İzolasyon (PHY'den Hat'a) | 1500 Vrms |
| -40°C ila +85°C | ≤ 6 dakika |
|---|---|
| 4. IR Yeniden Akış Lehimleme Profili (SMT) | Öğe |
| Özellik | Ön Isıtma Sıcaklığı |
| 150 – 200°C | Ön Isıtma Süresi |
| 60 – 180 sn | Tutma / Bekletme Sıcaklığı |
| 217°C | Tepe Sıcaklığı |
| 60 – 150 sn | Tepe Sıcaklığı |
| 250°C (+0 / -5°C) | Tepe Süresi |
| Maks. 5 sn |
≤ 3°C/snSoğutma Hızı
| Toplam Yeniden Akış Süresi | ≤ 6 dakika |
|---|---|
| 6. Çapraz Referans / Uyumlu Parçalar | Üretici |
| Uyumlu Parça Numarası | Würth Elektronik |
| 7498011122AR | Würth Elektronik |
| 7498011122 | LPJ19911ADNL RJ45 Konektör Çizimi |
| LPJ19911ADNL Mekanik Çizimi | LPJ19911ADNL Şematik Çizimi |
| LPJ19911ADNL Önerilen PCB Düzeni | LPJ19911ADNL 10/100BASE-T Hakkında SSS |
| SMT RJ45 | LPJ19911ADNL, entegre 10/100BASE-T manyetikleri, LED durumu, EMI yaylı parmakları (kalkan sekmeleri) ve SMT yeniden akışına uygun bir ayak izi olan tek portlu bir SMT RJ45 konektörüdür. Tüketici, endüstriyel ve gömülü PCB'lerde yerden tasarruf sağlayan LAN arayüzleri için tasarlanan parça, güvenilir sinyal bütünlüğü, geniş sıcaklık çalışması (-40°C ila +85°C) ve otomatik SMT montajı için tasarlanmıştır. |
| S: Bu konektör hangi veri hızlarını destekliyor? | C: 10/100BASE-T (Hızlı Ethernet). Bu varyant PoE için derecelendirilmemiştir. |
| S: Bu parça yeniden akışa uygun mu? | C: Evet — SMT yeniden akış montajı için tasarlanmıştır. Sağlanan IR yeniden akış profilini izleyin ve montajcınızla doğrulayın. |
| C: -40°C ila +85°C (sağlanan özelliklere göre). | S: Mekanik çizimler ve bir ayak izi mevcut mu? |
|---|---|
