LPJK0036AONL 1x1 RJ45 ICM Dahili Manyetik Dubleks LED Gösterge

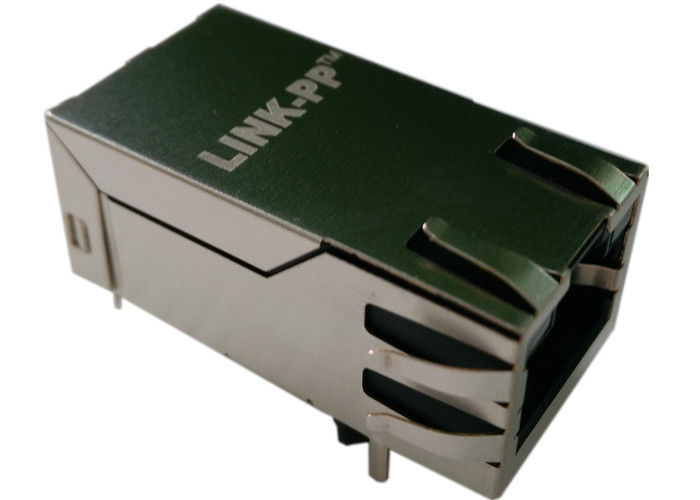

The LINK-PP LPJK0036AONL, birinci sınıf bir 10/100/1000 Base-T (1G) Gigabit Ethernet Entegre Konnektör Modülüdür (ICM); modern ağ donanımları, akıllı evler, telekom cihazları ve gömülü sistemler için tasarlanmıştır. Yüksek performanslı bir LAN manyetik transformatörünü dayanıklı bir RJ45 modüler jak ile tek bir Tab Up (Tırnak Yukarıda), Yan Girişli (90° dik açı) delikten montajlı (through-hole) pakette birleştiren bu modül, olağanüstü sinyal bütünlüğü sağlarken değerli PCB alanından tasarruf ettirir.

Sıkı ISO 9001 ve ISO 14001 kalite yönetim sistemleri altında üretilen LPJK0036AONL, IEEE 802.3, UL, RoHS ve REACH standartları ile tam uyumludur. Ticari sıcaklık ortamlarında güvenilir şekilde çalışacak şekilde tasarlanmıştır; sıcaklık aralığı: 0°C ila 70°C.

10/100/1000 Base-T RJ45 Konnektörünün Temel Özellikleri

• Yüksek Hızlı Gigabit Yeteneği: Tam 10/100/1000 Base-T veri hızlarını destekleyerek yüksek bant genişliği gerektiren kurumsal ve tüketici uygulamaları için idealdir.
• Yerden Tasarruf Sağlayan Yan Girişli Tasarım: 90 derecelik dik açılı delikten montajlı yan giriş yerleşim alanına (Boyutlar: 33,02 mm U x 16,60 mm G x 13,50 mm Y) sahiptir ve yoğun çoklu portlu kartlarda dikey boşluğu optimize eder.
• Gelişmiş EMI/EMC Bastırma: Güçlü topraklama sağlamak ve elektromanyetik parazit duyarlılığını azaltmak için entegre metal koruma ve EMI tırnakları ile donatılmıştır.
• Çift Renkli Görsel Teşhis: Entegre Turuncu/Yeşil ve Sarı LED'ler, bağlantı hızı ve ağ etkinliği için gerçek zamanlı durum göstergesi sunar.
• Özelleştirilebilir Altın Kontak Kaplama: Uzun süreli korozyon direnci ve yüksek takma-çıkarma dayanıklılığı sağlamak için kontak eşleşme alanında 6µ", 15µ" veya 30µ" altın kaplama seçenekleriyle mevcuttur.

Teknik Özellikler

LPJK0036AONL 1x1 RJ45 Elektriksel Özellikleri ve Veri Sayfası (Datasheet)

25℃'de Elektriksel Özellikler 1. Dönüştürme Oranı (Turns Ratio): TX=1:1 RX=1:1 2. İNDÜKTANS (@100KHz, 100mV, 8mA DC BIAS): J1-J2; J3-J6; J4-J5; J7-J8: 350uH min 3. Ekleme Kaybı (Insertion Loss): 0.3～100MHz: -1.2dB Maks 4. Geri Dönüş Kaybı (Return Loss) (dB Min. yük 100Ω): 1～30MHz: -16 40MHz: -13.5 50MHz: -11.5 60～80MHz: -10 5. Çapraz Karışma (Crosstalk) (dB Min): 30MHz: -40 60MHz: -36 100MHz: -30 6. Diferansiyelden Ortak Moda Bastırma (CMR): 30MHz: -35dB Min 60MHz: -32dB Min 100MHz: -30dB Min 7. Yalıtım Gerilimi: 1500Vrms 8. Çalışma Sıcaklığı Aralığı: 0℃～70℃.

Sıkça Sorulan Sorular

1. LPJK0036AONL yüksek frekanslı sinyal bütünlüğünü nasıl sağlar?

Gigabit Ethernet uygulamalarında, sinyal zayıflaması ve geri dönüş kaybı paket kayıplarına neden olabilir. LPJK0036AONL, 1CT:1CT dönüştürme oranına uygun hassas sarımlı dahili LAN transformatörlerini entegre ederek doğru empedans eşleşmesi ve 4 diferansiyel çiftin tümünde yüksek ortak mod gürültü bastırması sağlar.

2. Delikten montajlı (through-hole) yan giriş mekanik gerilime karşı güvenilir midir?

Evet. Modül, dayanıklı lehim kaplı ekranlama tırnaklarıyla birleştirilmiş sağlam bir devre kartı sabitleme pimi (T-Post) tasarımına sahiptir. Bu mekanik sabitleme, Ethernet kablolarından gelen fiziksel takma ve çekme kuvvetlerini emerek dahili lehim bağlantılarını termal ve mekanik yorulmalara karşı korur.

3. LPJK0036AONL, Power over Ethernet (PoE) desteği sunuyor mu?

Hayır, LPJK0036AONL, PoE Desteklemeyen (Non-PoE) bir konnektör olarak belirtilmiştir. PoE veya PoE+ ile çalışan uygulamalar için lütfen LINK-PP'nin özel PoE serisini (örneğin LPJT veya eşdeğer modeller) inceleyin.

4. PCB yerleşim tasarımı için 3D modelleri ve PDF çizimlerini alabilir miyim?

Evet! LINK-PP, donanım mühendislerine hassas yerleşim alanı ve muhafaza boşluğu modellemesinde yardımcı olmak için LPJK0036AONL için hem resmi PDF çizimlerini hem de 3D CAD step modellerini sunmaktadır.

5. Test için ücretsiz numune temin edilebilir mi?

Uygun kurumsal ve ticari hesaplar, seri üretime geçmeden önce değerlendirme amacıyla ücretsiz mühendislik numuneleri talep edebilir.
