Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO9001,SGS,UL,CE,REACH,RoHS
Model numarası: J0C-0003NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 720 adet
Fiyat: $0.85
Ambalaj bilgileri: 120pcs / silindirli, 6Reel = 35 * 35 * 35cm = 9KGS (720pcs) / Karton
Teslim süresi: 3-5 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Şartname: |
J0C-0003NL |
Parça Numarası: |
LPJ19113DNL |
Seri: |
Entegre Manyetikli RJ45 Konektörü |
ethernet: |
10/100BASE-TX |
Montaj: |
Yüzey Montajı (SMT) |
İzolasyon voltajı: |
1500Vrms |
Oranı dönüş: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Şartname: |
J0C-0003NL |
Parça Numarası: |
LPJ19113DNL |
Seri: |
Entegre Manyetikli RJ45 Konektörü |
ethernet: |
10/100BASE-TX |
Montaj: |
Yüzey Montajı (SMT) |
İzolasyon voltajı: |
1500Vrms |
Oranı dönüş: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

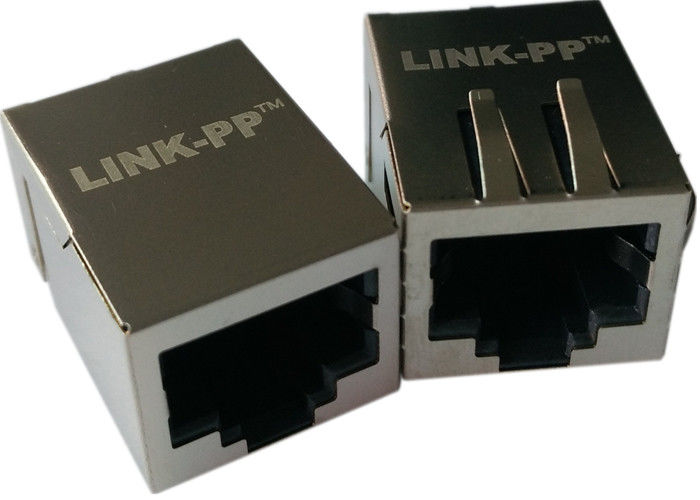

Ayrı transformatör + RJ45 çözümlerine kıyasla, bir entegre manyetikli (MagJack) tek portlu RJ45 konektörüdür ve 10/100Base-TX Ethernet uygulamalarıgömülü ağ sistemleri, yönlendiriciler, anahtarlar ve endüstriyel Ethernet ekipmanları
.
PulseJack J0C serisine
aittir ve Ethernet izolasyon transformatörlerini ve ortak mod filtrelemeyi konektör muhafazası içine entegre ederek PCB tasarımını basitleştirir ve EMI performansını iyileştirir.Cihaz, yüzeye montaj (SMT) ayak izi ve düşük profilli bir yapı
| J0C-0003NL Mekanik Özellikler | Parametre |
|---|---|
| Özellik | Çevrim Oranı |
| 1CT:1 (TX), 1CT:1 (RX) | Konektör Yönü |
| Sekme Yukarı | LED Göstergeleri |
| Yeşil / Sarı | EMI Parmak |
| Evet | BST Devresi |
| Ortak Mod Reddi | Frekans |
|---|---|
| Ekleme Kaybı (Maks) | 1 – 65 MHz |
| Ortak Mod Reddi | Frekans |
|---|---|
| Çapraz Konuşma (Min) | 50 – 130 MHz |
| -20 dB | 30 MHz |
| -16 dB | 60 – 80 MHz |
| Ortak Mod Reddi | Frekans |
|---|---|
| Çapraz Konuşma (Min) | 1 – 10 MHz |
| -40 dB | 30 – 60 MHz |
| -35 dB | 1 – 50 MHz |
| Ortak Mod Reddi | Frekans |
|---|---|
| CMR (Min) | 1 – 50 MHz |
| -30 dB | 50 – 130 MHz |
| J0C-0003NL Mekanik Özellikler | Parametre |
|---|---|
| Özellik | Hi-Pot İzolasyon Gerilimi |
| J0C-0003NL Mekanik Özellikler | Parametre |
|---|---|
| Özellik | Konektör Tipi |
| Entegre Manyetikli RJ45 | Port Yapılandırması |
| 1 × 1 | Kontak Sayısı |
| 8P8C | Montaj Tipi |
| Yüzeye Montaj (SMT) | Yönlendirme |
| Dik Açı (90°) | Ekranlama |
| Ekranlı | Muhafaza Malzemesi |
| Yüksek Sıcaklık Termoplastiği | Kontak Malzemesi |
| Fosfor Bronz | Kontak Kaplaması |
| Nikel Üzeri Altın | PCB Üzerindeki Yükseklik |
J0C-0003NL SMT RJ45 Jak SonuçAyrı transformatör + RJ45 çözümlerine kıyasla, J0C-0003NL , 10/100Base-TX Ethernet arayüzlerinde
kullanılır.
S2: J0C-0003NL Ethernet transformatörleri içeriyor mu?
Evet.
Konektör, harici manyetiklere olan ihtiyacı ortadan kaldıran LAN izolasyon transformatörleri ve ortak mod filtrelemesi
S3: J0C-0003NL hangi Ethernet hızlarını destekler?Konektör, 10 Mbps ve 100 Mbps Ethernet (10/100Base-TX)
S4: J0C-0003NL ne tür bir PCB montajı kullanır?Cihaz, yüzeye montaj (SMT) PCB montajı
Entegre MagJack Konektör Kullanmanın FaydalarıAyrı transformatör + RJ45 çözümlerine kıyasla, J0C-0003NL
1. Azaltılmış PCB Alanı
2. Basitleştirilmiş Devre Tasarımı
3. İyileştirilmiş EMI Performansı
4. Daha Düşük Montaj Maliyeti
J0C-0003NL SMT RJ45 Jak Sonuç J0C-0003NL entegre MagJack konektörü , gömülü ağ sistemleri, yönlendiriciler, anahtarlar ve endüstriyel Ethernet ekipmanları
için kompakt ve güvenilir bir çözüm sunar.
Dahili manyetikleri, güçlü EMI performansı ve standart RJ45 bağlantısı ile Ethernet donanım tasarımını basitleştirirken IEEE ağ standartlarına uyumluluğu korur.Bu, onu gömülü ağ sistemleri, yönlendiriciler, anahtarlar ve endüstriyel Ethernet ekipmanları
