Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 7499010122
belge: LPJD5011BENL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.25
Ambalaj bilgileri: Tüp / Karton
Teslim süresi: 3-5 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Parça Numarası: |
7499010122 |
Bağlantı noktası yapılandırması: |
1x1 |
Montaj Tipi:: |
Delikten |
Montaj açısı: |
ISO/TS16949:2009 |
Çalışma sıcaklığı:: |
0°C ila +70°C |
Hipot Testi: |
1 dakika boyunca 2250V DC |
Parça Numarası: |
7499010122 |
Bağlantı noktası yapılandırması: |
1x1 |
Montaj Tipi:: |
Delikten |
Montaj açısı: |
ISO/TS16949:2009 |
Çalışma sıcaklığı:: |
0°C ila +70°C |
Hipot Testi: |
1 dakika boyunca 2250V DC |

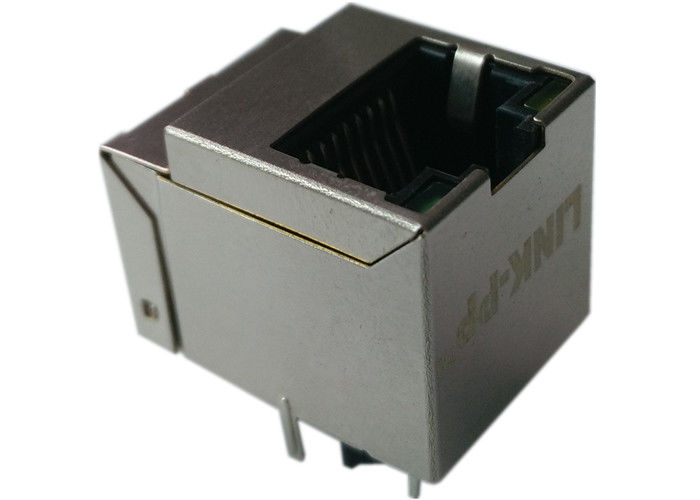

10/100 Base-T uygulamaları için entegre LAN transformatörü ile 7499010122 Dikey RJ45 Bağlantısını keşfedin.ve güvenilir elektrik performansı.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | 7499010122 |
| Ürün Türü | LAN Transformörü ile entegre RJ45 Bağlantısı |
| Yapılandırma | 1x1 (Tek Liman) |
| Pozisyon sayısı | 8P8C |
| Liman sayısı | 1 |
| Satır sayısı | 1 |
| Montaj Tipi | Çukurdan |
| Montaj açısı | Dikey |
| Bitiş Tarzı | Kaynatma |
| Koruma | Kalkanlı |
| Performans Kategorisi | 5'inci kategori |
| Yatayın Üstündeki Yükseklik | 16.90 mm (0.665") |
| LED gösterge | - Evet. |
| LED Rengi | Sarı / Yeşil |
| Başvurular | 10/100 Base-T, Otomatik MDIX |
| Uygunluk | IEEE 802.3u |
| UL Dosyası | E472316 |
| Parametreler | Spesifikasyon |
|---|---|
| Konut malzemeleri | Termoplastik (UL 94V-0) |
| Temel malzeme | Ferrit |
| Kontakte Yapıştırma | Temas alanında 30 μm altın |
| Kalkan malzemesi | Bakır alaşımı |
| Kalkan kaplama | 50 μ" Nikel |
| Kablo Türü | QPN180 |
| Parametreler | Test koşulları | Değer | Birim | Dayanıklılık |
|---|---|---|---|---|
| İndüktansa (OCL) | 100kHz / 100mV @ 8mA DC Bias | ≥ 350 | μH | - Evet. |
| Dönüş oranı (Tx/Rx) | 100kHz / 100mV | 11 / 1:1 | - Evet. | ±2% |
| Ekleme Kaybı | 1 ′′65 MHz | ≤ -1.0 | dB | - Evet. |
| Geri dönüş kaybı | 1 ′′30 MHz | ≥ -18 | dB | - Evet. |
| 30-45 MHz | ≥ -16 | dB | - Evet. | |
| 4560 MHz | ≥ -14 | dB | - Evet. | |
| 60~80 MHz | ≥ -12 | dB | - Evet. | |
| Ortak Modu Reddedilme | 1 ̊100 MHz | ≥ -35 | dB | - Evet. |
| Karşılıklı ses | 1 ̊100 MHz | ≥ -35 | dB | - Evet. |
| Parametreler | Spesifikasyon |
|---|---|
| Çalışma sıcaklığı | 0°C - +70°C |
| Hipot testi | 2250 VDC / 1 dakika |
| Parametreler | Spesifikasyon |
|---|---|
| İleri Voltaj | 1.8V ∙ 2.5V |
| İleri akım | 20 mA |
7499010122 Dikey RJ45 Bağlayıcısı, 10/100 Base-T devrelerinde istikrarlı elektrik performansı için tasarlanmıştır.
1İndüktansa:350 μH dakika.
2Dönüş oranı:11:1 (Tx) / 1:1 (Rx), ±2%
3Ekleme kaybı:-1,0 dB en fazla 1 ̇65 MHz'de
4Geri dönüş kaybı:
-18 dB min. 1 ̇30 MHz'de
-16 dB min. 30-45 MHz'de
-14 dB min. 45-60 MHz'de
-12 dB min. 60~80 MHz'de
5- Ortak Mod Reddedilme:-35 dB min. 1 ‰ 100 MHz'de
6Karşılıklı ses:-35 dB min. 1 ‰ 100 MHz'de
Eğer projeniz birEntegre manyetik ile dikey RJ45 konektörü, 7499010122 güvenilir bir çözüm sağlar10/100Base-TXBu tasarımlar.delikli dikey yapı,kalkanlı yapılar, veKategorisi 5 performansıistikrarlı bağlantıya ve verimli PCB entegrasyonuna ihtiyaç duyan üreticiler için pratik bir seçim yapın.
Parça numarası7499010122Özellikle mühendisler, tedarik ekipleri ve birdikey olarak entegre RJ45 konektörütutarlı performans ve onaylı malzeme yapısı ile Ethernet uygulamalarını destekleyen.
Bu7499010122 Dikey RJ45 bağlantısıkompakt, korunmuş, entegre Ethernet çözümü10/100 Baza-TUygulamalar.Otomatik MDIX desteği, IEEE 802.3u uyumluluğu, dikey delikli montaj ve güvenilir elektrik özellikleri, dayanıklı ve verimli bir RJ45 arayüzü gerektiren ağ donanımı için akıllı bir seçimdir.
7499010122,10/100 Base-T Ethernet uygulamalarınerede birTransformörlü entegre RJ45 konektörüKurul düzeyinde ağ tasarımları için gereklidir.
Evet, 7499010122kalkanlı RJ45 konektörüElektromanyetik müdahaleye karşı korumayı iyileştirmeye yardımcı olur.
Evet, bu bağlantı...Otomatik MDIX etkin, uyumlu sistemlerde esnek Ethernet bağlantısı için uygundur.
Birdelikli, dikey montaj tarzıLehimle bitirilmiş.
Evet.Kat 5 performans kategorisiBağlantı.
