Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: 48F-01GYD2NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4600K. ADET/ay
Parça Numarası: |
48F-01GYD2NL |
Çapraz Parça Hayır: |
LPJG0801GENL |
Ürün Tipi: |
Entegre manyetiklere sahip RJ45 MagJack |
Ethernet standardı: |
1000base-T |
Bağlantı noktası yapılandırması: |
Tek liman |
Montaj Tipi: |
Delikten |
Kaplama: |
6u” altın kaplama |
Uyumluluk: |
ROHS |
Çalışma sıcaklığı: |
-20°C ila +85°C |
mekanik dayanıklılık: |
Minimum 750 çiftleşme döngüsü |
Korumalı Metal Muhafaza: |
Evet |
LED göstergeleri: |
Sol Yeşil ve sağ Sarı |
Parça Numarası: |
48F-01GYD2NL |
Çapraz Parça Hayır: |
LPJG0801GENL |
Ürün Tipi: |
Entegre manyetiklere sahip RJ45 MagJack |
Ethernet standardı: |
1000base-T |
Bağlantı noktası yapılandırması: |
Tek liman |
Montaj Tipi: |
Delikten |
Kaplama: |
6u” altın kaplama |
Uyumluluk: |
ROHS |
Çalışma sıcaklığı: |
-20°C ila +85°C |
mekanik dayanıklılık: |
Minimum 750 çiftleşme döngüsü |
Korumalı Metal Muhafaza: |
Evet |
LED göstergeleri: |
Sol Yeşil ve sağ Sarı |
48F-01GYD2NL, entegre manyetiklere sahip, delikli paketli, RoHS uyumlu ve güvenilir Ethernet bağlantısı için 6u inç altın kaplamalı tek portlu bir 1000BASE-T RJ45 MagJack'tir.
48F-01GYD2NL RJ45 1000BASE-T MagJackRoHS uyumluluğu, 6u inç altın kaplaması ve sağlam delikli montaj tasarımı ile 48F-01GYD2NL, kompakt ve üretim dostu bir formatta güvenilir 1000BASE-T Ethernet bağlantısı gerektiren ağ ekipmanları için uygundur.Neden 48F-01GYD2NL RJ45 MagJack'i Seçmelisiniz?48F-01GYD2NL 1000 BASE-T RJ45 MagJack, modüler jak ve manyetik transformatör işlevlerini tek bir entegre bileşende birleştirir. Bu, PCB tasarımını basitleştirmeye, kart alanını azaltmaya ve montaj verimliliğini artırmaya yardımcı olur.Anahtar avantajlar şunlardır:
1000BASE-T Ethernet için entegre manyetiklerKompakt düzenler için tek portlu RJ45 tasarımıGüvenli PCB montajı için delikli paketAltın KaplamaGeliştirilmiş kontak güvenilirliği için 6u inç altın kaplamaBağlantı/aktivite göstergesi için LED desteğiÖzelliklerTeknik ÖzelliklerÖğe
48F-01GYD2NLÜrün Adı
RJ45 1000BASE-T Tek Portlu Jak MagJack
| -40°C ila +85°C | Dayanıklılık |
|---|---|
| Minimum 750 döngü | |
| Sol Yeşil ve Sağ Sarı | Elektriksel Özellikler (25°C'de) |
| Kararlı Gigabit Ethernet iletimi için tasarlanan 48F-01GYD2NL RJ45 konektörü, manyetiklerle birlikte gerekli frekans aralığında güçlü elektriksel performans sunar. | 1. Çevirme Oranı: |
| 1CT:1CT (±%5) | 2. Endüktans: |
| 350 μH minimum (100 kHz, 0.1 V, 8 mA'da) | |
| -1.2 dB maks. (0.3–100 MHz) | 4. Dönüş Kaybı: |
| -16 dB min. (1–30 MHz) | |
| -11.5 dB min. (50 MHz) | -10 dB min. (60–80 MHz) |
| 5. Çapraz Konuşma: | -40 dB min. (30 MHz) |
| -36 dB min. (60 MHz) | -30 dB min. (100 MHz) |
| 6. Ortak Mod Bastırma: | -35 dB min. (30 MHz) |
| -32 dB min. (60 MHz) |
-30 dB min. (100 MHz) |

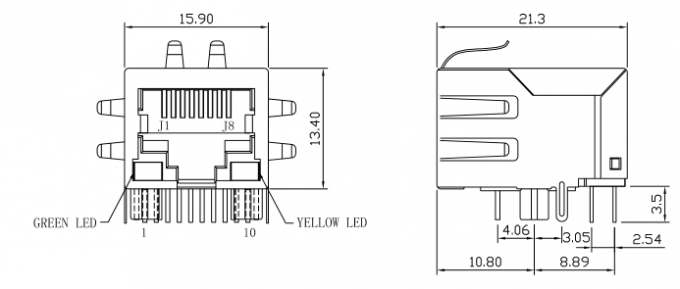

1500 Vrms / 0.5 mA / 60 sn veya 1650 Vrms / 0.5 mA / 2 sn48F-01GYD2NL Veri Sayfası48F-01GYD2NL RJ45 Veri Sayfası - Mekanik
48F-01GYD2NL RJ45 Konektör Veri Sayfası - Şematik48F-01GYD2NL Malzeme ve Yapı
Detaylar48F-01GYD2NL MagJack, uzun hizmet ömrünü ve tutarlı elektriksel performansı desteklemek için dayanıklı malzemelerle üretilmiştir.
Ana MalzemelerGövde Malzemesi:
Naylon 66, UL94V-0, siyah
Kart Malzemesi:
Metal Kalkan:
100% kalay3u inçten 50u inçe kadar altın kaplama mevcuttur, bu sürüm için 6u inç belirtilmiştir
Tepe Sıcaklığı Süresi:
