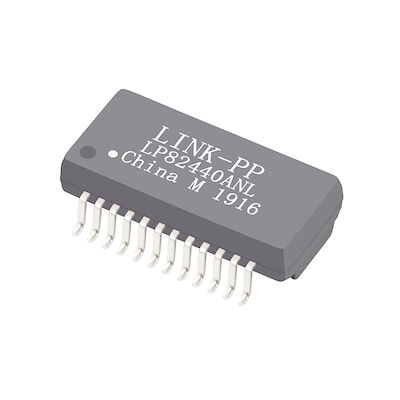

G2401CGendüstri standardı, yüksek performanslı, tek bağlantı noktalı Gigabit Ethernet (100/1000 BASE-T) ayrık yüzeye monte darbe transformatör modülüdür. Ultra düşük profilli bir muhafazaya yerleştirilmiştir24 Pimli SOP (4,5 mm Maksimum yükseklik)açık başlık paketi, 4 simetrik 1CT:1CT izolasyon kanalını ve kablo tarafı ortak mod bobinlerini entegre eder. Ağ yönlendiricileri, çok bağlantı noktalı anahtarlar, taşıyıcı sınıfı telekom kartları ve yerleşik IPC anakartları için tasarlanmış olup şunları sağlar:1500 Vrms dielektrik izolasyonve 0,5–100 MHz spektrumunda üstün sinyal iletim marjları.
| Parametre | Şartname | Mühendislik Avantajı |
|---|---|---|
| Ethernet Standartları | 100/1000 BASE-T (Gigabit) | Yüksek verimli bağlantı için IEEE 802.3ab ile tam uyumluluk |
| Paket Tipi | 24 Pimli SOP Yüzey Montajı (SMD) | Yüksek hızlı otomatik SMT için standartlaştırılmış 0,99 mm adım alanı |
| Paket Yüksekliği | 4,5 mm Maksimum | Düşük profilli PCIe kartları, blade'ler ve ince istemciler için ultra ince profil |
| Dönüş Oranı | 1CT : 1CT (±%5)(Tüm 4 Çift) | Gerilim modu ve akım modu PHY'leri için simetrik eşleştirme |
| Endüktans (OCL) | 350 µH Min. (@ 100 kHz, 0,2 V, 8 mA DC) | Dengesiz hat koşullarında manyetik çekirdek doygunluğuna karşı bağışıklık |
| Ekleme Kaybı | -1,1 dB Maks. (0,5 ~ 100 MHz) | Genişletilmiş Cat5e/Cat6 kablo hatlarında düşük sinyal zayıflaması |
| Geri Dönüş Kaybı (100 Ω) | -18 dB Min. (0,5 ~ 40 MHz) | Yüksek empedans uyumu; sinyal yansımasını ve titreşimi en aza indirir |
| İzolasyon Gerilimi | Minimum 1500 Vrms | PHY çiplerini hat dalgalanmalarından koruyan sağlam galvanik izolasyon |
| Çalışma Sıcaklığı | 0°C ila +70°C (Ticari Sınıf) | Standart ağ ve tüketici cihazları için doğrulanmış performans |
| Parametre | Test Durumu | Şartname Değeri |
|---|---|---|
| Dönüş Oranı | 100 kHz, 0,2 V | 1CT : 1CT (±%5) |
| Açık Devre Endüktansı (OCL) | 100 kHz, 0,2 V, 8 mA DC Önyargı | Minimum 350 µH |
| Ekleme Kaybı | 0,5 ~ 100 MHz | -1,1 dB Maksimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 0,5 ~ 40 MHz | -18,0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 40.1 ~ 100 MHz | -12 + 20 log(f/80 MHz) dB |
| Çapraz Konuşma | 0,5 ~ 40 MHz | -35,0 dB Minimum |
| Çapraz Konuşma | 40.1 ~ 100 MHz | -30,0 dB Minimum |
| Ortak Mod Reddetme Oranı (CMRR) | 0,5 ~ 100 MHz | -30,0 dB Minimum |
| Dielektrik Hi-Pot (İzolasyon) | Birincilden Ortaöğretime (60 Saniye) | Minimum 1500 Vrms |
| Çalışma Sıcaklığı Aralığı | Ortam | 0°C ila +70°C |
G2401CG dört simetrik diferansiyel kanalı birleştirir. Entegre ortak mod bobinleri (CMC),Hat Tarafı (Pim 13-24)sistem topraklamasına ulaşmadan önce yüksek frekanslı ortak mod EMI gürültüsünü ortadan kaldırmak için.
| IEEE 802.3ab Gigabit Ethernet'li Ethernet Transformatörleri | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020A | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
Cevap:G2401CG, entegre RJ45 jakı olmayan ayrı bir yüzeye monte (SMD) transformatör modülüdür. Doğrudan PCB'ye lehimlenmesi, donanım mühendislerinin onu çok bağlantı noktalı RJ45 konektörlerle (1x4 veya 2x8 birleştirilmiş jaklar gibi) veya özel düşük profilli konektörlerle eşleştirmesine olanak tanırken, Magjack, transformatörü ve konektörü tek bir büyük muhafazada birleştirir.
Cevap:Evet. G2401CG aynı 24 pinli SOP düzenine, 0,99 mm pin aralığına, 1CT:1CT dönüş oranına ve 350 µH endüktansa sahiptir; bu da onu mevcut PCB resminizde sıfır değişiklik gerektiren tam bir pinten pine, anında değiştirme işlemi haline getirir.
Cevap:4,5 mm'lik ultra düşük profil yüksekliği, G2401CG'nin düşük profilli PCIe genişletme kartları, blade sunucular, kompakt set üstü kutular ve ince istemci ağ terminalleri gibi son derece dar dikey alanlara sığmasına olanak tanır.
