Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,REACH,ISO
Model numarası: ETH1-460L
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Trafo tipi: |
ETH1-460L Sinyal Yolu Transformörleri |
Dönüş oranı: |
1 : 1 Verici, 1 : 1 Alıcı |
Standart: |
IEEE 802.3at2009 ve IEEE 802.3.bt |
Açık Devre Endüktansı: |
350μH |
Ortam sıcaklık aralığı: |
-40°C ila +85°C |
Ofset Akımı: |
25°C'de 35mA |
Dönerden döner yalıtım: |
1500 VRMS |
İzolasyon Gerilimi: |
1,5kV |
Trafo tipi: |
ETH1-460L Sinyal Yolu Transformörleri |
Dönüş oranı: |
1 : 1 Verici, 1 : 1 Alıcı |
Standart: |
IEEE 802.3at2009 ve IEEE 802.3.bt |
Açık Devre Endüktansı: |
350μH |
Ortam sıcaklık aralığı: |
-40°C ila +85°C |
Ofset Akımı: |
25°C'de 35mA |
Dönerden döner yalıtım: |
1500 VRMS |
İzolasyon Gerilimi: |
1,5kV |
ETH1-460L LAN Transformer, PoE artı uygulamalarının taleplerini karşılamak için tasarlanmıştır.Bu transformatörler modern ağ tasarımlarının verimliliğini arttırır..
1. 4P kablolama tesisleri için yüksek güç tasarımı60/120 watt, ağ uygulamalarında sağlam güç dağıtımını sağlar.
2AşınmaGigabit EthernetYüksek hızlı veri aktarımı için geri dönüş kaybı gereksinimleri.
3.IEEE 802.3at-2009veIEEE 802.3.btPoE+ ve PoE++ uygulamaları için tip 4 endüstri standartları
485 °C'de en az 22.5 mA DC kaydırma ile başa çıkabilir, 800 mA ile tipik bir sıcaklık artışı 7 °C ve 1000 mA DC uygulandığında 10 °C'ye kadar değişir.
5Bu tek bileşenli çözüm, iki ETH1-230 parçası yerine kullanılabilir ve değerli bir tablo alanı tasarruf edebilir.
6. Geniş ortam sıcaklık aralığı-40°C - +85°CÇeşitli çevresel koşullara uygun.
7.ferritYüksek performans için temel malzeme veRoHS uyumlu terminallerÇevresel sürdürülebilirlik için.
840 saniyelik üç tekrar akışa dayanır.+260°C, montaj sırasında dayanıklılık ve güvenilirlik sağlar.
9.802.3af özellikleriEn az yerleştirme kaybı ve mükemmel geri dönüş kaybı ile tüm frekans aralığında.
|

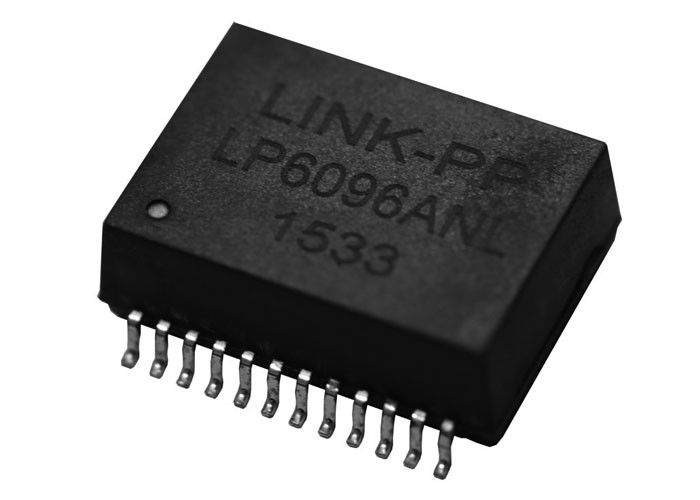

LINK-PP LP6096ANL eşittir ETH1-460L |
|
|
LINK-PP Bölüm Numarası |
LP6096ANL |
|
Coilcraft Parça Numarası |
ETH1-460L |
|
Hız |
1000BASE-T |
|
Uygulama - LAN |
ETHERNET (PoE+) |
|
Temel malzeme |
Ferrit |
| Döner oranı RX | 1CT:1CT |
| Dönüş oranı TX | 1CT:1CT |
| Ekleme Kaybı |
10,1 MHz ile 100 MHz arasında 0,0 min dB 1.2 min dB 125 MHz'de |
| Geri dönüş kaybı | 1 MHz'den 40 MHz'e kadar 18 dB min 50 MHz'de 16 dB min. 80 MHz'de 12 dB min 100 MHz'de 10 dB min. |
| İndüktansa | 350 uH |
| sarmaşka sarmaşka yalıtım | 1500 Vrms |
| İptal | RoHS uyumlu. 260°C uyumlu. |
|
Çalışma sıcaklığı |
-40°C +85°C |
| Nem duyarlılık seviyesi (MSL) | 1 |
|
Ağırlık |
3.6 g |
|
Paket |
50/13" rulo; Plastik bant: 32mm genişliği, 0.5mm kalınlığı, 24mm cep aralığı, 10.6mm cep derinliği |
