Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TG1G-E012NZRL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Madde No: |
TG1G-E012NZRL |
Kategori: |
Gigabit RJ45 Trafo |
Oran açar: |
1CT: 1CT |
Montaj: |
Yüzey montaj |
Boyut / Boyut: |
17,7 mm L x 15,8 mm G x 6,6 mm H |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Madde No: |
TG1G-E012NZRL |
Kategori: |
Gigabit RJ45 Trafo |
Oran açar: |
1CT: 1CT |
Montaj: |
Yüzey montaj |
Boyut / Boyut: |
17,7 mm L x 15,8 mm G x 6,6 mm H |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
| Port sayısı | Uygulamalar | Dönüş oranı | Ethernet üzerindeki güç |
| TG1G-E012NZRL | Lan Ethernet (PoE) | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| paketleme | Port Başına Çekirdek | Montaj tipi | Sıcaklık |
| Makara, karton | 12 | SMT / SMD | - 40 ila + 85 |
| Sayılar | Koruma | İzolasyon Gerilimi | LED Rengi |
| 24 Pin | - | 1500 Vrms | --- |
Elektriksel Özellikler @ 25 ℃
| 1.Yükertme Kaybı (dB Max): | 0.3-1 MHz: -1.1 1-65 MHz: -0.8 |
| 65-100 MHz: -1.0 100-125 MHz: -1,2 | |
| 2. Geri Dönüş Kaybı (dB Min @ 100 OHM): | 0,5-40MHz: -18 |
| 40-100 MHz: -12-20LOG (f / 80MHz) | |
| 3.Crosstalk (dB Min): | 0.3-100 MHz: -33-20LOG (f / 100MHz) |
| CM CM için CM: | 0,3-100 MHz: -30dB Dak |
| 5.CM TO DM REJ için: | 0,3-100 MHz: -35dB Dak |
| 6. oran oranı: | PRI: SEC = 1 CT: 1 CT ±% 2 |
| 7.Inductance (100KHz/0.1V@11mA): | 350uH Dak |
| 8.Balanced DC Hat Akımı: | 350mA Max @ 57VDC Sürekli |
| 9.Hipot: | 1500Vrms / 0.5 mA |
| 10. İşletim Sıcaklığı: | -40 ℃ ~ 85 ℃. |
NOTLAR:
Güç Üzeri Ethernet Seçeneği ile 1.Gigabit Trafo Modülleri
2. IEEE 802.3af spekülasyonunu karşılar
3. RoHS kısmı için ek NL'yi ekleyin
4.RoHS "NL" tepe lehim derecesi 260 ℃ %% P5 ℃.
Uygulamalar:
Rekabet avantajı
☛ 18 yıldır Tasarımcı ve Üretici.
Works 2500 İş, 4 tesis
Pass Kesinlikle Fluke ağ analizörü Pass
☛ Stok ya da 4 hafta.
Ex Müşterilerin ihtiyaç duydukları bilgilere göre herhangi bir harcama yapmadan esnek tasarım.

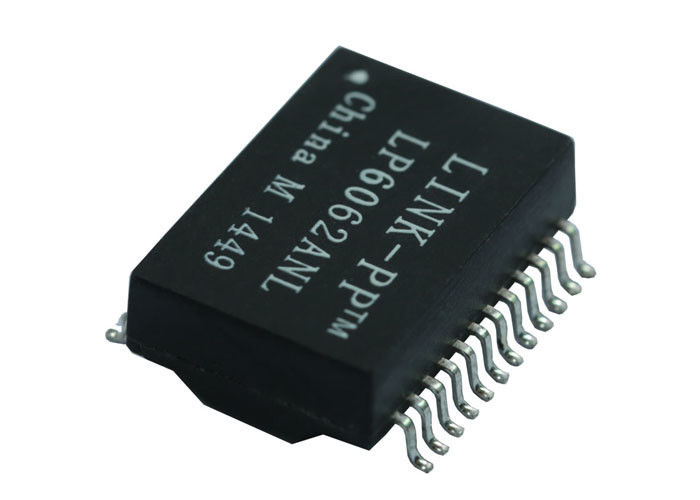

| TG1G-E012NZRL SMD Trafo Tek Liman 24 Pins Gigabit Ethernet LP6062ANL | |||
|---|---|---|---|
