Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: RoHS,Reach,SGS, UL,ISO9001
Model numarası: LPJ0009GDNL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Belirtimi: |
11A053-5722-00 |
Parça No: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LED: |
Sarı / yeşil |
Burs başvurularını: |
Over Ethernet Güç |
Örnekleri: |
KULLANILABİLİR |
Belirtimi: |
11A053-5722-00 |
Parça No: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LED: |
Sarı / yeşil |
Burs başvurularını: |
Over Ethernet Güç |
Örnekleri: |
KULLANILABİLİR |

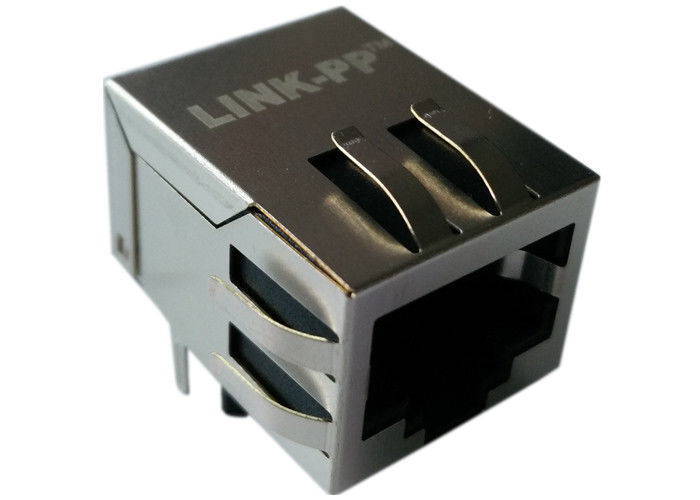

| 10/100 Base-T Entegre Manyetikler, Sarı / Yeşil LED, Sekme Aşağı, RoHS ile Tek Bağlantı Noktalı RJ45 Konnektör | |
| LINK-PP Parça Numarası | LPJ0009GDNL |
| Diğer parça numarası | 11A053-5722-00 |
| Uygulamaya Lan | ETHERNET (NoN PoE) |
| AutomDX | EVET |
| Bst Devresi | EVET |
| Yapılandırma RX | T, C |
| Yapılandırma TX | T, C |
| Temas Alan Kaplama | GOLD 6u "/ 15u" / 30u " |
| Port başına çekirdek | 4 |
| diyotlar | SAYI YOK |
| LED Seçeneği | SARI YEŞİL |
| mandal | TAB AŞAĞI |
| Port Sayısı | 1X1 |
| PCB | FR4'de |
| PCB Dağı Açısı | YAN GİRİŞ |
| PCB İstinat Sonrası | T POST |
| Paket Yüksekliği (İnç) | 0.528 |
| Paket Yüksekliği (mm) | 13.40 |
| Paket Uzunluğu (İnç) | 0,839 |
| Paket Uzunluğu (mm) | 21,30 |
| Paket Genişliği (İnç) | 0.626 |
| Paket genişliği (mm) | 15.90 |
| Pin türü | THT SOLDER |
| RoHS Uyumlu | YED-RoHS-5 SOLDER MUAFİYETİNDE LİDERLİ |
| Arama | EVET |
| Kalkan EMI Sekmeleri | OLMADAN |
| hız | 10/100 BASE-T |
| Sıcaklık | 0 ila 70 ℃ |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
ELEKTRİKSEL ÖZELLİKLER @ 25 ℃
1. Dönüş Oranı: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uS Min
3.Insertion kaybı:
0,1-100 MHz: -1,1dB Maks
4. dönüş kaybı:
0.5-30MHz: -18dB Dak
40 MHz: -15,5dB Dak
50 MHz: -13.6dB Dak
60-80MHz: -12dB Min
5.Cross konuşması:
0.1-100 MHz: -40dB Tip
6. Ortak Mod Reddi:
0.1-30MHz: -50dB Typ
30-60MHz: -40dB Tip
60-100MHz: -35dB Tip
7. İzolasyon: 1500Vrms
8. Çalışma Sıcaklığı: 0 ℃ TO 70 ℃.
Genel Gereksinimler
1 Kalifikasyon:
Bu şartname altında sunulan konektörler yeterlilik testini karşılayabilecek niteliktedir.
Burada belirtilen gereksinimler.
2 Malzeme:
2.1 Plastik Konutlar: UL94V-0
2.2 Kişiler: Bakır Alaşım
2.3 Kalkan: Bakır Alaşım
3 Finish:
3.1 İletişim: Altın Seçmeli Kaplama
3.2 Kişiler: Tüm Üzeri Nikel Kaplama
3.3 Referans İletişim Lehim Kuyrukları için Müşteri Çizimi
3.4 Kalkan: Teneke veya Nikel Kaplama Her Şeye Sahip
4 Tasarım ve İnşaat:
Bağlantı elemanları, üzerinde belirtilen tasarım, yapı ve fiziksel boyutlardan olmalıdır.
uygulanabilir ürün çizimi ve TIA 1096. Bu şartname ve
ürün çizimleri, çizimler öncelikli olacaktır. 50 dakika (1,27 mm) altın kaplama
TIA 1096 özellikleriyle uyumlu konnektörler.
5 Ürünün İncelenmesi:
Bağlantı elemanları, ürün çizimleri ve iç işçiliğin belirtilen tüm boyutlarını karşılamalıdır.
standartları. Ne zaman çatlama, yongalama, kirlenme veya gevşek parçalar olduğuna dair hiçbir kanıt bulunmayacaktır.
kontrolsüz, büyütmeden, gözsüz göze.
6 Puanlar:
6.1 Akım: 25 ° C'de maksimum 1.5 amper
6.2 Voltaj: Maksimum 150 VAC
7 Minimum Çiftleşme / Açılmayan İşlem Sayısı:
7.1 Performans Seviyesi 1: 750 Döngü
7.2 Performans Seviyesi 2: 2500 Döngü
8 Minimum Kablo Sonlandırma Sayısı:
8.1 Uygulama çizimlerine bakın
Ana müşteri
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......
Terminal Kullanıcısı İçin Başvurular
HUB, PC kartı, Anahtar, Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçidi Protokolü, hızlı ethernet anahtarı gibi ağ ve iletişim ekipmanları için kullanılır ...
Rekabet avantajı
18 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi
EMS Uygulaması
Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
