Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO9001,SGS,UL,CE,REACH
Model numarası: HFJ11-RP26E-L12RL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: paket: 60 adet 1 tepsi, 22 37 * 30 * 30 cm, bu 1 karton tepsisinde 10 kg (1320 pcs) her karton
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Parça Numarası: |
HFJ11-RP26E-L12RL |
Şartname: |
HFJ11-RP26E-L12RL |
Çapraz & Veri Sayfası: |
LPJ0104GENL |
burs başvurularını: |
10 / 100Base-T Rj45 |
Orijinal Munafactuer: |
BAĞLANTI-PP |
Proje Başvurusu: |
pcb kartı tasarımı |
Parça Numarası: |
HFJ11-RP26E-L12RL |
Şartname: |
HFJ11-RP26E-L12RL |
Çapraz & Veri Sayfası: |
LPJ0104GENL |
burs başvurularını: |
10 / 100Base-T Rj45 |
Orijinal Munafactuer: |
BAĞLANTI-PP |
Proje Başvurusu: |
pcb kartı tasarımı |
10/100 Base-T Entegre Manyetik ve PoE, Yeşil / Sarı LED, Sekme Aşağı, RoHS ile Tek Bağlantı Noktalı RJ45 Konnektör | |
LINK-PP Parça Numarası | LPJ0104GENL |
Halo Parça Numarası | HFJ11-RP26E-L12RL |
Uygulamaya Lan | Ethernet (POE) |
AutomDX | EVET |
Bst Devresi | EVET |
Yapılandırma RX | T, C |
Yapılandırma TX | T, C |
Temas Alan Kaplama | GOLD 6u "/ 15u" / 30u " |
Port başına çekirdek | 4 |
diyotlar | SAYI YOK |
LED Seçeneği | YEŞİL SARI |
mandal | TAB AŞAĞI |
Port Sayısı | 1X1 |
PCB | FR4'de |
PCB Dağı Açısı | YAN GİRİŞ |
PCB İstinat Sonrası | T POST |
Paket Yüksekliği (İnç) | 0.531 |
Paket Yüksekliği (mm) | 13,50 |
Paket Uzunluğu (İnç) | 0,839 |
Paket Uzunluğu (mm) | 21,30 |
Paket Genişliği (İnç) | 0.626 |
Paket genişliği (mm) | 15.90 |
Pin türü | THT SOLDER |
RoHS Uyumlu | YED-RoHS-5 SOLDER MUAFİYETİNDE LİDERLİ |
Arama | EVET |
Kalkan EMI Sekmeleri | İLE |
hız | 10/100 BASE-T |
Sıcaklık | 0 ila 70 ℃ |
RX oranı döner | 1CT: 1CT |
Oran TX çevirir | 1CT: 1CT |

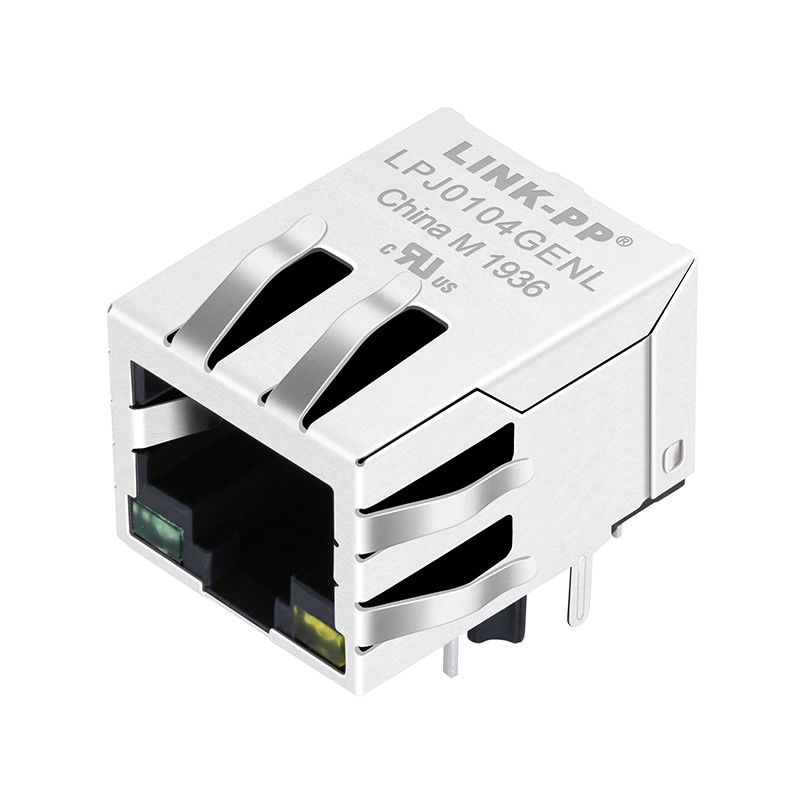

HFJ11-RP26E-L12RL POE RJ45 Konektörü LPJ0104GENL 10 / 100Base-T FastJack CCTV
Genel Gereksinimler
1 Kalifikasyon:
Bu şartname altında sunulan konektörler yeterlilik testini karşılayabilecek niteliktedir.
Burada belirtilen gereksinimler.
2 Malzeme:
2.1 Plastik Konutlar: UL94V-0
2.2 Kişiler: Bakır Alaşım
2.3 Kalkan: Bakır Alaşım
3 Finish:
3.1 İletişim: Altın Seçmeli Kaplama
3.2 Kişiler: Tüm Üzeri Nikel Kaplama
3.3 Referans İletişim Lehim Kuyrukları için Müşteri Çizimi
3.4 Kalkan: Teneke veya Nikel Kaplama Her Şeye Sahip
4 Tasarım ve İnşaat:
Bağlantı elemanları, üzerinde belirtilen tasarım, yapı ve fiziksel boyutlardan olmalıdır.
uygulanabilir ürün çizimi ve TIA 1096. Bu şartname ve
ürün çizimleri, çizimler öncelikli olacaktır. 50 dakika (1,27 mm) altın kaplama
TIA 1096 özellikleriyle uyumlu konnektörler.
5 Ürünün İncelenmesi:
Bağlantı elemanları, ürün çizimleri ve iç işçiliğin belirtilen tüm boyutlarını karşılamalıdır.
standartları. Ne zaman çatlama, yongalama, kirlenme veya gevşek parçalar olduğuna dair hiçbir kanıt bulunmayacaktır.
kontrolsüz, büyütmeden, gözsüz göze.
6 Puanlar:
6.1 Akım: 25 ° C'de maksimum 1.5 amper
6.2 Voltaj: Maksimum 150 VAC
7 Minimum Çiftleşme / Açılmayan İşlem Sayısı:
7.1 Performans Seviyesi 1: 750 Döngü
7.2 Performans Seviyesi 2: 2500 Döngü
8 Minimum Kablo Sonlandırma Sayısı:
8.1 Uygulama çizimlerine bakın
