Ürün No1: | TG111-E112NYRL | Kategori: | Gigabit İzolasyon Trafosu |
---|---|---|---|
Oran açar: | 1CT: 1CT | Montaj: | Yüzey montaj |
Boyut / Boyut: | 13.72mm x 15.24mm W L | Yükseklik - Oturmalı (Max): | 6,35 mm |
Vurgulamak: | lan discrete transformer,Ethernet Trafo |
TG111-E112NYRL | 24 Pins Trafo | Gigabit Ethernet | SMD Trafosu |
Gigabit Ethernet Ayrık Trafo
Çift Bağlantı Noktası 10 / 100BASE-TX POE / POE + Trafo
IEEE802.3ab Uyumlu, 1500Vrms Hi-Pot
Patentli Açık Çerçeve Yapımı

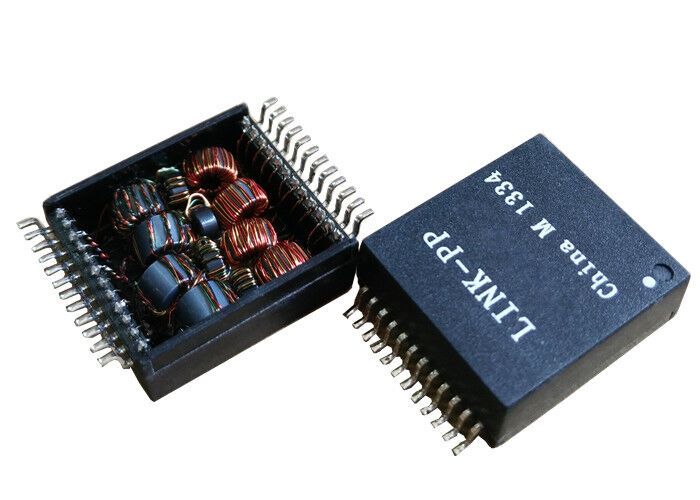

Halo TG111-E112NYRLGigabit Ethernet Trafosu
Rekabet avantajı
☛ 18 yıldır Tasarımcı / Üretici.
Works 2500 İş, 4 tesis
Pass Kesinlikle Fluke ağ analizörü Pass
☛ Stok ya da 4 hafta.
Ex Müşterilerin ihtiyaç duydukları bilgilere göre herhangi bir harcama yapmadan esnek tasarım.
Port sayısı | Uygulamalar | Dönüş oranı | Ethernet üzerindeki güç |
Tekli GE / Çift FE | 1G Ethernet | 1: 1 | IEEE 802.3 |
paketleme | Sekme Yönü | Montaj tipi | İletişim Finish |
Makara, karton | - | SMT / SMD | - |
Sayılar | Koruma | İzolasyon Gerilimi | LED Rengi |
24 Pin | - | 1500 Vrms | --- |
Elektriksel Özellikler @ 25 ℃
1. Tutar Oranı: 1CT∶1
2.Insertion kaybı:
1-100MHz: -1.0dB MAX
3. Geri Dönüş Kaybı (dB MIN):
1-30 MHz: -18 40 MHz: -18
50 MHz: -16 60-80 MHz: -12
100MHz: -10
4. Crosstalk (dB MIN):
30 MHz: -45 60 MHz: -40
100MHz: -33
5.DCMR (dB MIN):
30 MHz: -43 60 MHz: -37
100MHz: -33
6.Hipot: 1500Vrms MIN
7. Çalışma Sıcaklığı: -40 ℃ ~ + 85 ℃.
NOTLAR:
Güç Üzeri Ethernet Seçeneği ile 1.Gigabit Trafo Modülleri
2. IEEE 802.3 peciffcation'ı uyarır
3. RoHS kısmı için ek NL'yi ekleyin
4.RoHS "NL" tepe lehim derecesi 260 ℃ %% P5 ℃.
% 5.100 Elektriksel Test
TG111-E112NYRL SMD Tek Bağlantı Noktalı Gigabit veya Çift Bağlantı Noktalı 10 / 100BASE-TX Trafo | |||
---|---|---|---|
