Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| PN.1: | 20PT1024X LF / 13F-2010CNL | Uygulama: | FE Trafo |
|---|---|---|---|
| Dönüş Oranı: | 1: 1 | PIN: | 40 |

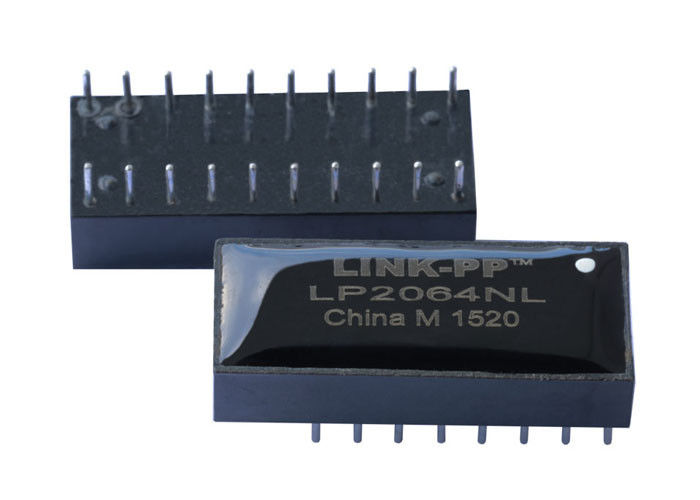

| Hipot: | 1500V | Seri Üretim: | LP2064NL |
| Vurgulamak: | gigabit magnetics transformer,Ethernet Trafo |
||
| 20PT1024X LF | 13F-2010CNL | 10/100 Trafo | 1: 1 Dönüş Oranı | Çapraz LP2064NL |
Elektriksel Özellikler @ 25 ° C
1. Tutar Oranı:
TX = 1CT∶1CT RX = 1CT∶1CT
2.Pri OCL: 350uH MIN
@ 100KHz, 0.1V, 8mADC Önyargı.
3.Insertion kaybı:
1-100MHz: -1.15dB MAX
4. Dönüş Kaybı (dB MIN):
1-30MHz: -18 30-60MHz: -14
60-80MHz: -12
5.Crosstalk:
1-100MHz: -38dB MIN
6.CMRR: 1-100MHz: -40dB TYP
7.Hi-Pot: 1500Vrms @ 0.5mA
8. Çalışma Sıcaklığı: 0 ℃ ～ 70 ℃
| 20PT1024X LF 10 / 100Base Çift Bağlantı Noktası Trafo 13F-2010CNL PHT 20 pins Filtre | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2X6R-55-F | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | L826-1X4T-43-F | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
NOTLAR:
1. adaptör kartları, maus, hub ve anakart.applications için
IEEE802.3,10Base-T özelliklerini karşılamak veya aşmak için 2.Designed
EMI bastırma için ortak mod chokes ile 3.Available
4. SCT, THT, DIP vb paket
5. ROHS "NL" tepe lehim derecesi 260 ℃.
6.OCL, Cww ve LL, 20 mVrms, 100KHz'de ölçülür.
20PT1024X LF 10 / 100Base Çift Bağlantı Noktası Trafo 13F-2010CNL PHT 20 pins Filtre
