Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Belirtimi: | HX1225FNL / HX1225FNLT | Trafo Tipi: | Yalıtım ve veri arabirimi |
|---|---|---|---|
| Oran açar: | 1CT: 1CT | Boyut / Boyut: | 12.70mm x 9.30mm x 6.20mm |
| Hipot: | 1500V | LINK-PP P / N: | LP41654ANL |
| Sıcaklık: | - 40 ila + 85 ℃ | Archivi Disponibil: | PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
| Vurgulamak: | 10/100Base-T manyetizma,gigabit magnetics transformer |
||

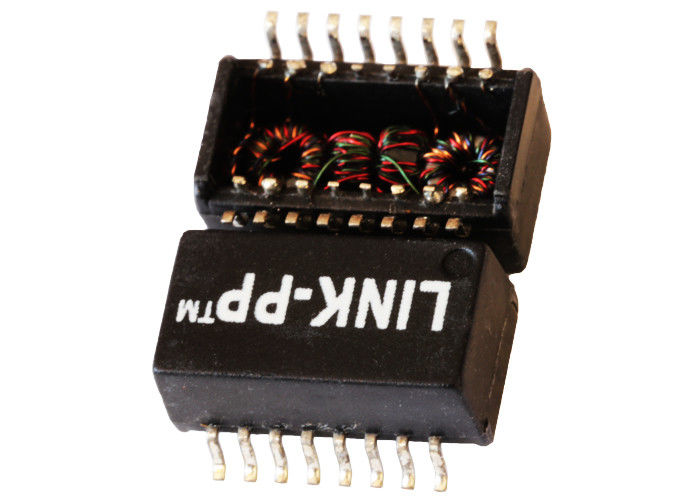

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU İzolasyon Trafosu
Nabız HX1225FNL / HX1225FNLT | Veri Sayfası / Fiyat / Şartname / 3D | 10/100 transformatör | Çapraz LP41695ANL |
Elektriksel Özellikler @ 25 ° C
1. Tutar Oranı:
(2-3) :( 15-14) = 1CT: 1CT
%% P2% P (6-7) :( 11-10) = 1.5CT:% 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0.1Vrms, + 25 ℃;
100uH MIN @ 100KHz, 0.1Vrms, -45 ° C;
100uH MIN @ 100KHz, 0.1Vrms, + 95 ° C'da;
3. İzolasyon (Giriş-Çıkış):
1650Vrms, 6 Saniye MAX
4.Insertion Kaybı:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5. Geri Dönüş Kaybı (@ 100Ω):
TX: 0,5-40 MHz: -18dB MIN
60 MHz: -14.5dB MIN
80 MHz: -12dB MIN
RX: 0.5MHz: -18dB MIN
40MHz: -10dB MIN
60 MHz: -8dB MIN
80 MHz: -6dB MIN
6.Cross Konuşması:
30 MHz: -45dB MIN
60 MHz: -35dB MIN
100 MHz: -30dB MIN
7. Çalışma Sıcaklığı: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| HX2326NL MODÜL 10 / 100B-T POE (+) SMD Darbe Dönüştürücüler Yüzey Montaj HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTLAR:
1. SOHO (ADSL) gibi uygulamayı desteklemek için tasarlanmıştır
modemler), Anakart üzerinde LAN (LOM), hub ve Anahtarlar.
2. Çeşitli Turns Oranları ile.
3.RoHS "NL" tepe lehim derecesi 260 ℃ %% P5 ℃.
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU İzolasyon Trafosu
