Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: PT61020L
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: Bant ve Reel 400 PC./REEL
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
SATICI: |
PT61020 / PT61020L |
Üreticisi: |

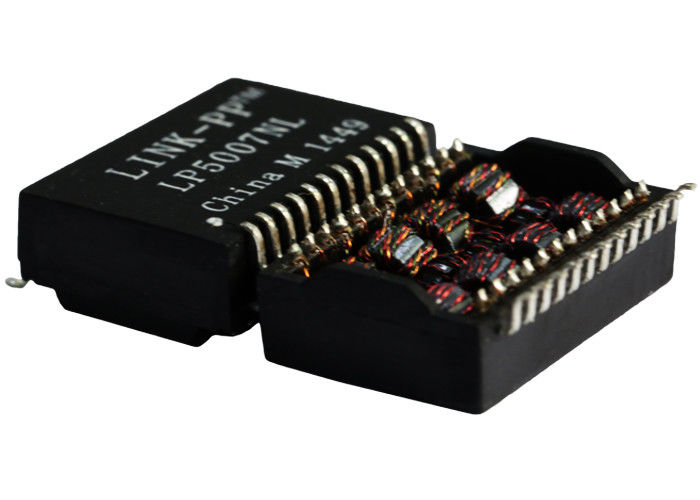

LP5007NL |
Pim No: |
24 pin |
Seriler: |
Tek Bağlantı Noktalı GigE Trafo |
Sonlandırma Stili: |
Yüzey montaj paketi |
İzolasyon Gerilimi:: |
1.5kV |
Örnekler: |
ücretsiz teklif |
PoE: |
Destek |
SATICI: |
PT61020 / PT61020L |
Üreticisi: |
LP5007NL |
Pim No: |
24 pin |
Seriler: |
Tek Bağlantı Noktalı GigE Trafo |
Sonlandırma Stili: |
Yüzey montaj paketi |
İzolasyon Gerilimi:: |
1.5kV |
Örnekler: |
ücretsiz teklif |
PoE: |
Destek |
■ 1000 Base-T için IEEE802.3ab Taslak Standartlarına uygundur.
■ Yüzeye montaj paketi.
■ Uzun Mesafe Gigabit Ethernet 10/100/1000 Base-T Tam Çift Yönlü uygulamalar için tasarlanmıştır.
■ Yeniden akış işlemi için tasarlanmış düşük profilli yüzeye montaj ambalajı (245 °C tepe).
■ 4 çift Kategori 5 UTP kablosunu destekler.
■ LAN (Yerel Alan Ağı) ve Ethernet için geçerlidir
■ RoHS uyumlu.
| Parametre | Özellikler |
|---|---|
| Parça Numarası | PT61020L |
| Transformatör Tipi | LAN Transformatör Modülü |
| Uygulama | 10/100/1000BASE-T Ethernet |
| Montaj Tipi | Yüzeye Montaj (SMD) |
| Çalışma Sıcaklığı | -40°C ila +85°C |
| Ambalaj | Şerit & Makara |
| RoHS Uyumlu | Evet |
| REACH Uyumlu | Evet |
| Terminal Kaplaması | Kalay |
| PoE Desteği | 1000BASE-T için 640 mA'e kadar |
| Sarım Oranı | 1CT : 1CT ±%5 |
| Boyut | Boyut |
|---|---|
| Uzunluk | 17.62 mm |
| Genişlik | 16.00 mm |
| Yükseklik | 6.00 mm |
| Parametre | Özellikler |
|---|---|
| Endüktans | 350 µH min @ 100 kHz, 0.2 V, 8 mA DC Önyargı |
| Kaçak Endüktans | 0.50 µH maks @ 100 kHz, 0.2 V |
| Sargılar Arası Kapasitans | 25 pF tipik @ 100 kHz, 0.2 V |
| DC Direnci (DCR) | 0.90 Ω maks |
| Ekleme Kaybı | -1.1 dB maks (0.3–100 MHz) |
| Geri Dönüş Kaybı (dB min) | 0.3–30 MHz: -18 dB 40 MHz: -14.4 dB 50 MHz: -13.1 dB 60–80 MHz: -12 dB |
| Çapraz Konuşma (dB min) | 0.3–30 MHz: -35 dB 60–100 MHz: -28 dB |
| Ortak Mod Reddi (CMRR) | 0.3–30 MHz: -40 dB 60 MHz: -35 dB 80–100 MHz: -30 dB |
| Hi-Pot İzolasyon Gerilimi | 1500 VAC, 1 mA, 1 saniye |
