Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

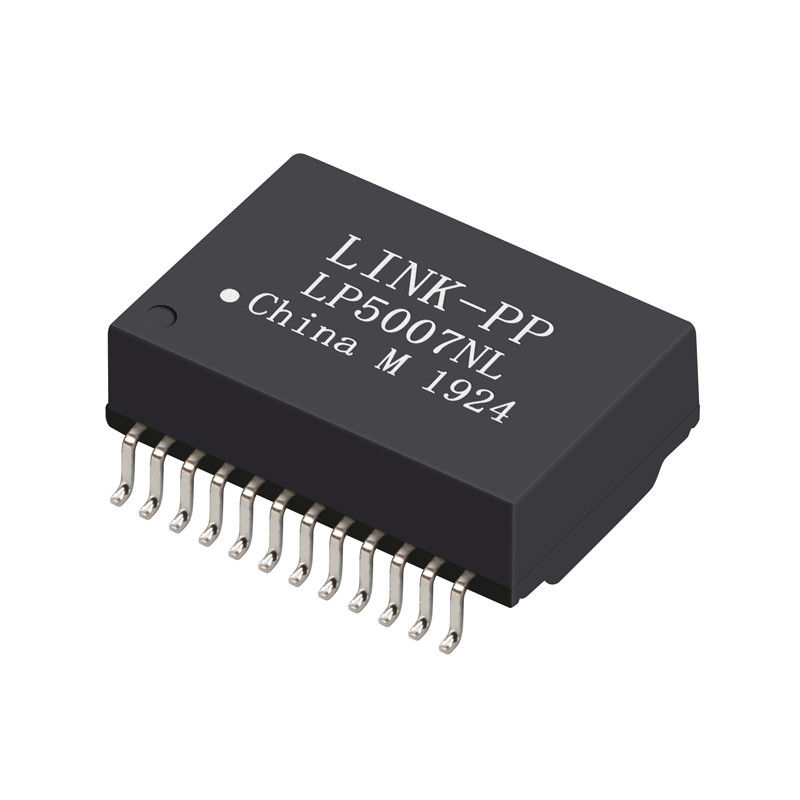

Model numarası: LP5007NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
madde: |
30FB-22NL |
Çapraz PN: |
LP5007NL |
Pim NO: |
24 Pin |
Dizi: |
Tek Bağlantı Noktalı GigE Transformatör |
Sonlandırma Stili: |
SMD / SMT |
İzolasyon Gerilimi:: |
1500V |
Numuneler: |
ücretsiz teklif |
Çapraz Bölüm: |
30FB-22NL = LP5007NL |
yaşam döngüsü: |
20 yıldan fazla |
madde: |
30FB-22NL |
Çapraz PN: |
LP5007NL |
Pim NO: |
24 Pin |
Dizi: |
Tek Bağlantı Noktalı GigE Transformatör |
Sonlandırma Stili: |
SMD / SMT |
İzolasyon Gerilimi:: |
1500V |
Numuneler: |
ücretsiz teklif |
Çapraz Bölüm: |
30FB-22NL = LP5007NL |
yaşam döngüsü: |
20 yıldan fazla |
Elektriksel Özellikler @ 25 °C
Endüktans ................................ 350 µH min.
8 mA DC öngerilim @ 100 KHz, 0,2 V
Kaçak Endüktans ......... 0,50 µH maks.
@ 100 KHz, 0,2 V
Sarma Kapasitesi ........25 pF type.
@ 100 KHz, 0,2 V
DC Direnci .................. 0.90 Ω maks.
Yerleştirme Kaybı .................................0.3-100 MHz
-1.1 dB maks.
İade Kaybı (dB min.)
0,3-30 MHz .................................................-18
40 MHz .................................................-14.4
50 MHz ..................................................-13.1
60-80 MHz .................................................-12
Çapraz Konuşma (dB min.)
0,3-30 MHz .................................................-35
60-100 MHz .................................................-28
Ortak Mod Reddi (dB min.)
0,3-30 MHz .................................................-40
60 MHz ................................................-35
80-100 MHz .................................................-30
Dönüş Oranı ..................... 1 CT:1±5 %
İzolasyon Hi-Pot ....1500 VAC 1 mA 1 sn.
Çalışma sıcaklığı
................................................ -40°C ila +85°C
|
Mfr Paket Açıklaması
|
ROHS UYUMLU
|
|
REACH Uyumlu
|
Evet
|
|
AB RoHS Uyumlu
|
Evet
|
|
Durum
|
20 Yıldan Fazla Aktif
|
|
Trafo Tipi
|
DATACOM TRANSFORMATÖR
|
|
Uygulama
|
LAN;10/100/1000 BASE-T;ethernet
|
|
İzolasyon Gerilimi
|
1500.0 V
|
|
LINK-PP Çapraz
|
LP5007NL Serisi Eşdeğer Çapraz
|
|
Dosya Mevcut
|
Veri sayfası / PDF , 3D Adım / IGS
|
|
Üretici Serisi
|
PT61020EL Çapraz Pin - Pin Analog
|
|
Montaj Özelliği
|
YÜZEY MONTAJI
|
|
Fonksiyon Sayısı
|
4
|
|
Çalışma Sıcaklığı-Min
|
-40.0 Cel
|
|
Çalışma Sıcaklığı-Maks
|
85.0 Cel
|
|
Paketleme metodu
|
BANT & MAKARA 350pcs/Makara
|
|
Fiziksel boyut
|
L17.62XB12.2XH6.0 (mm)
|
|
Birincil Endüktans
|
350.0 µH
|
|
Terminal Bitişi
|
TENEKE
|
|
Dönüş Oranı (Np:Ns)
|
1CT:1;1CT:1
|
|
Yükseklik
|
6,0 mm
|
|
uzunluk
|
17,62 mm
|
|
Genişlik
|
12,2 mm
|
|
Ek Özellik
|
YÜKSEK ÖLÇÜDE TEMİNAL DE DAHİLDİR
|
