Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP2019ANL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
PN: |
TS8019M HF |
Uyumlu: |
LP2019ANL |
arabirim: |
10 / 100Base-T |
Bağlantı noktası: |
Tek SMD |
PIN: |
16 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Çapraz: |
HR601680 = LP1102NL |
PN: |
TS8019M HF |
Uyumlu: |
LP2019ANL |
arabirim: |
10 / 100Base-T |
Bağlantı noktası: |
Tek SMD |
PIN: |
16 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Çapraz: |
HR601680 = LP1102NL |
Pin TS8019M HF pin | ||||||||||||||||||||||||||||||||

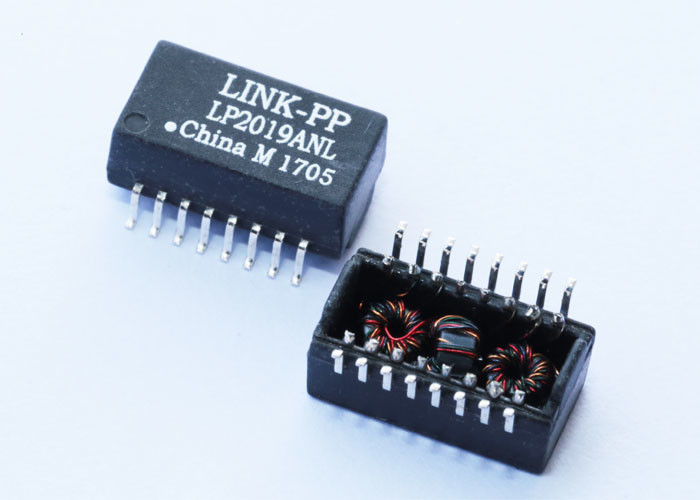

Fabrika pn | LP2019ANL |
| ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Çapraz referans | TS8019M HF'ye alternatif | |||||||||||||||||||||||||||||||
L / T | Stok | |||||||||||||||||||||||||||||||
Açıklama | SIN Manyetikler 10/100 SMT | |||||||||||||||||||||||||||||||
Mevcut Belgeler | PDF / 3D / Step / IGS / Fiyat / Çapraz | |||||||||||||||||||||||||||||||
Mevcut Miktar | 500000 adet |
Uyumlu TS8019M HF Elektriksel Özellikler @ 25 ℃
1.OCL: 350uH MIN
@ 100KHz, 0.1Vrms, 8mADC Önyargı
2.Turns Oranı:
TX = 1CT∶1CT RX = 1CT∶1CT
3.Insertion kaybı:
0,1-100 MHz: -1,1dB MAX
4. Dönüş Kaybı (dB TYP):
30 MHz: -20 60 MHz: -14
80MHz: -11.5
5. Crosstalk (dB TYP):
30 MHz: -45 60 MHz: -40
100MHz: -35
6.DCMR (dB TYP):
30 MHz: -42 50 MHz: -37
100MHz: -33
7.Hipot: 1500Vrms MIN
8. Çalışma Sıcaklığı: 0 ℃ ~ 70 ℃ ./- 40 ℃ ~ 85 ℃
