Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

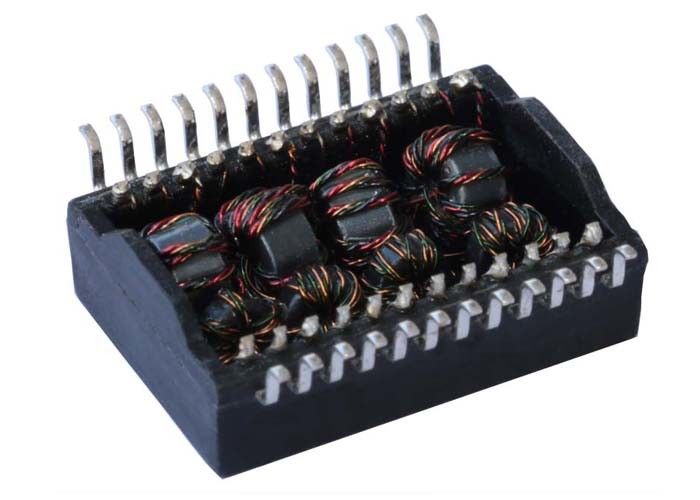

Model numarası: L22N010-0
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Madde: |
L22N010-0 |
arabirim: |
2.5G ~ 5G Base-T |
Eşdeğer: |
L22N010-0 => LPxxxNL |
PIN: |
24 |
Dosyalar: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Uygulama: |
Kablosuz ürünler / EPON / GPON |
Montaj: |
SMD |
Örnekleri: |
Ücretsiz |
Madde: |
L22N010-0 |
arabirim: |
2.5G ~ 5G Base-T |
Eşdeğer: |
L22N010-0 => LPxxxNL |
PIN: |
24 |
Dosyalar: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Uygulama: |
Kablosuz ürünler / EPON / GPON |
Montaj: |
SMD |
Örnekleri: |
Ücretsiz |
| Pin pin L22N010-0 | |||
| Dizi | transformatör | REACH Uyumlu: | Evet |
| Parça numarası: | L22N010-0 | AB RoHS Uyumlu: | Evet |
| Üretici firma | BAĞLANTI PP | Çin rohs uyumlu: | Evet |
| hız: | 2.5G ~ 5G Base-T | İşlevlerin Sayısı: | 1 |
| Paket: | SMD | Dönüş Oranı (Np: Ns) | 1: 1 'dir; 1: 1 |
| TOPLU İĞNE | 24 | Durum: | Aktif |
Uygulama:
1 Sert Esnek PCB Komplesi
2 İnsan Makine Arayüzleri
3 CPU Kartı ve Modülü
4 Ekran Filtreleri ve Filmleri
1. Elektriksel Özellikler @ 25 ℃
Tip: Denge düşük geçiş 100Ω empedans
2.Insertion Kaybı
1-50MHZ .................- 0.5 dB Maks.
50-125 MHZ .............- 1.0 dB Maks.
125-300MHZ ...........- 2.0 dB Maks
3. iade kaybı
1-50MHz .................- 20 dB Minload 100Ω
50-200MHz .............- 20 + 8 * log (Frek MHz / 50MHz) dB Min yük 100Ω
200-300MHz ...........- 15 + 30 * log (Frek MHz / 200MHz) dB Min yük 100Ω
4.Reflected CM'den Diff Dönüşümüne (REF)
1MHZ ....................... 30 dB Min
50MHZ ...................... 30 dB Min
100MHZ ...................... 27 dB Min
200MHZ ...................... 24 dB Min
300MHZ .................... 22 dB Min
DM Dönüşümüne 5.CM (REF)
1-50MHZ .................... 35 dB Min
125MHZ ................. - 30 dB Min
200MHZ ................. 27 dB Min
300MHZ ................. - 24 dB Min
CM Dönüşüm (REF) için 6.Reflected Diff
1-10MHZ ................. 48 dB Min
10-300MHZ .............. 48 + 19 * log (Frek MHz / 10MHz) dB Min
CM Zayıflama 7CM (REF)
1-200MHZ ............... 25 dB Min
200-300MHZ ..........- 20 dB Min
8.Cross Talk (REF)
1-125MHZ ............... 30 dB Min
125-200MHZ ........... 25 dB Min
200-300MHZ ........... 25 dB Min
9.Inductance
@ 100KHz, 0.1V, 8mA DC BIAS 160uHMin
10.HiPot Testi
1500 Vrms
11. Taramayı Oranı
@ 1: 1 ±% 5
