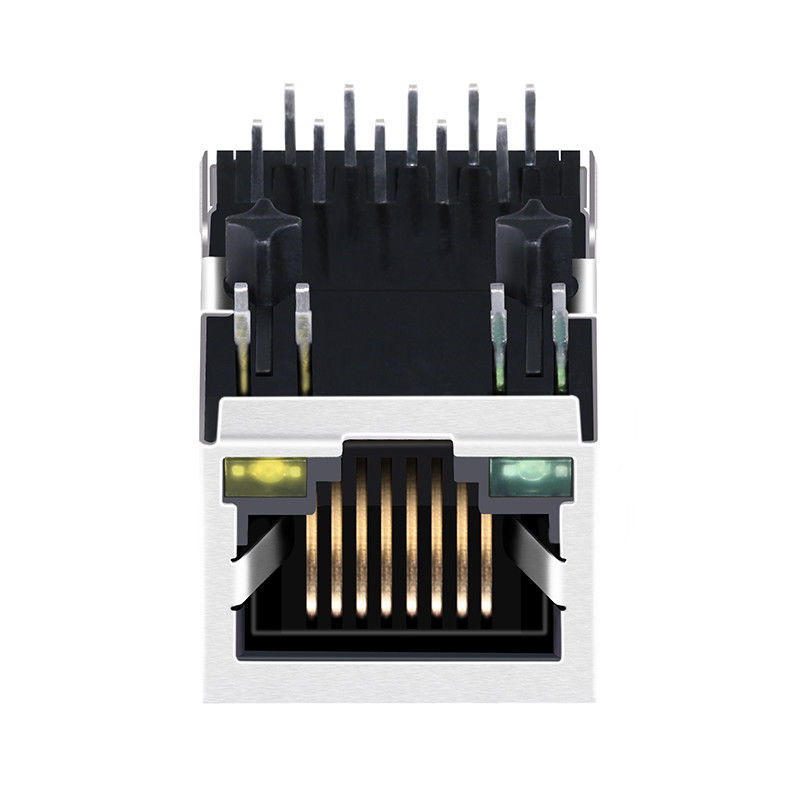

HY911130AE Gigabit RJ45 Manyetik Jack Özet

HY911130AE, modern iletişim ekipmanları için sağlam, yüksek hızlı ağ bağlantısı sağlamak için tasarlanmış premium bir Gigabit RJ45 Manyetik Jack'tir.Bu tek portlu 1x1 MagJack, Ethernet manyetiklerini RJ45 konektörüne entegre ediyor., PCB alanını azaltmak ve ağ arayüz tasarımını basitleştirmek.

10/100/1000Base-T Ethernet uygulamalarını destekleyen bu RJ45 konektörü, entegre transformatör modülleri, Yeşil / Sarı LED göstergeleri ve sekme aşağıya doğru bir PCB montaj tasarımı ile donatılmıştır.Ethernet anahtarları için uygundur, yönlendiriciler, endüstriyel denetleyici, ağ arayüz kartları ve gömülü iletişim cihazları.

LED ile HY911130AE RJ45 Konektörünün Ana Özellikleri

1. Yüksek Hızlı Performans: Mükemmel sinyal bütünlüğünü ve minimum veri paketi kaybını sağlayan 1000 Base-T (Gigabit) Ethernet uygulamalarını tam olarak destekler.
2. Entegre Görsel Göstericiler: LED'li bu RJ45 konektörü, son kullanıcıların ağ hattı durumunu ve veri etkinliğini bir bakışta kolayca izlemelerini sağlayan yeşil ve sarı LED'leri (G / Y) içerir.
3. Uzay tasarrufu yapan tasarım: Entegre manyetik filtreler ve izolasyon transformatörleri ana kartınızda ayrı manyetik bileşenlere olan ihtiyacı ortadan kaldırır.
4. Küresel Uyum: IEEE 802.3ab standartlarını karşılar ve çevresel güvenliği ve uluslararası piyasa hazırlığını sağlayan tamamen RoHS uyumludur.

LED ile HY911130AE Gigabit RJ45 Konektörü'nün özellikleri

HY911130AE 1000Base-T RJ45 Manyetik Jack Mekanik Özellikleri

HY911130AE RJ45 Çizim:

Elektriksel Özellik @25°C:

1. Dönüş oranı ((± 2%)

1CT:1CT
3. HIPOT:1500Vrms MIN
4. Eklenti Kaybı:
-1.0dB MAX @ 1.0MHz TO 65MHz
5Geri dönüş kaybı:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz TO 30MHz
-12dB MIN @ 30MHz TO 60MHz
-10dB MIN @ 60MHz TO 100MHz
6- Çapraz konuşma:
-40dB MIN @ 1MHz TO 30MHz
-35dB MIN @ 30MHz TO 60MHz
-30dB MIN @ 60MHz TO 100MHz
7- Genel olarak reddedilme:
-30dB MIN @1MHz TO 50MHz
-20dB MIN @50MHz TO 150MHz
8Çalışma sıcaklığı: 0°C-70°C.

Hedef Uygulamalar

HY911130AE RJ45 Manyetik Jack son derece çok yönlüdür.

- Gigabit Ethernet anahtarları ve yönlendiriciler
- Sunucu Ana kartları ve Ağ Arayüz Kartları (NIC)
- Endüstriyel Bilgisayarlar (IPC) ve Otomasyon Denetleyicileri
- Akıllı Ev Geçitleri ve IoT Merkezleri
- Set-Top Boxlar ve Akıllı TV'ler

Sipariş HY911130AE Gigabit RJ45 Manyetik Jack

Bir şey arıyorum.HY911130AE uyumlu1000Base-T RJ45 konektörüLED ile?

LINK-PP ile iletişime geçin:

• Rekabetçi Fiyatlar
• Ücretsiz numuneler
• OEM özelleştirme
• Teknik destek

Teklifinizi alın.ve bugün veri sayfası.
