Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: RM5-1SSA9V1F
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/60K
Fiyat: $0.11-$24
Ambalaj bilgileri: TEPSİ
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 180K/Ay
Parça numarası: |
RM5-1SSA9V1F |
Seri Üretim: |
LPJG47542A47NL |
Bağlayıcı türü: |
RJ45 |
Uygulamalar: |
10/100/1000 Base-T |
Montaj tipi: |
Delikten |
Koruyucu: |
Korumalı, EMI Parmak |
Parça numarası: |
RM5-1SSA9V1F |
Seri Üretim: |
LPJG47542A47NL |
Bağlayıcı türü: |
RJ45 |
Uygulamalar: |
10/100/1000 Base-T |
Montaj tipi: |
Delikten |
Koruyucu: |
Korumalı, EMI Parmak |

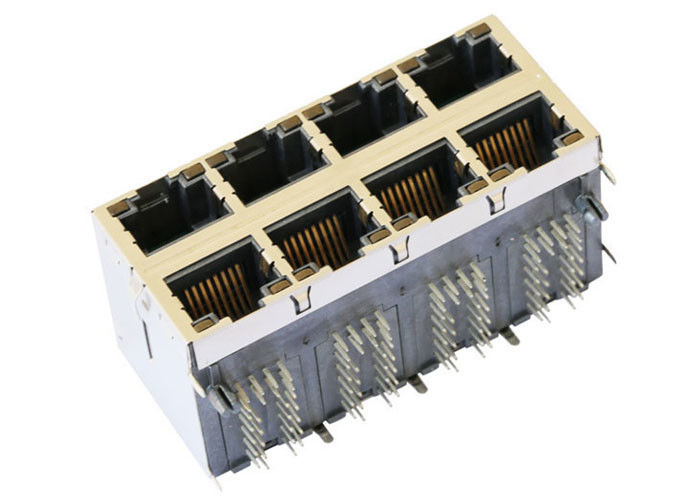

Tasarım Modeli : RM5-1SSA9V1F
1 Ağ arayüz kartı uygulaması için tasarlanmıştır.
2 IEEE802.3u gereksinimini karşılamak için tasarlanmıştır.
3 LAN ICmanufactures tarafından kullanılan tüm dönüş oranlarında mevcuttur.
PCB üzerine yerleştirmek için en basit manyetik bileşen.
5 PCB alanını en aza indirir.
6 Seri Üretim Modeli : LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Manyetik Rj45
9 Rj45 entegre manyetikler
10 LED opsiyonel, EMI-parmak opsiyonel
| LINK-PP Parça Numarası | LPJG47542A47NL |
| Model Tasarımı | RM5-1SSA9V1F |
| Uygulamaya Lan | ETHERNET |
| Temas Alan Kaplama | GOLD 6u "/ 15u" / 30u " |
| Port başına çekirdek | 12 |
| LED Seçeneği | SARI, SARI YEŞİL /, YEŞİL |
| mandal | TAB YUKARI / AŞAĞI |
| Port Sayısı | 2X4 |
| PCB Dağı Açısı | YAN GİRİŞ |
| Paket Yüksekliği (mm) | 25,79 |
| Paket Uzunluğu (mm) | 59.18 |
| Paket genişliği (mm) | 28.35 |
| Kalkan EMI Sekmeleri | İLE |
| hız | 10/100/1000 BASE-T |
| Sıcaklık | 0 ila 70 ℃ |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
Açıklama
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı)
2. Mekanik Ek:
1) Jak yapılandırması = 2 x 4
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Türü = Delikten
7. Konut İlgili Özellikler:
1) Konektör Stili = Jak
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim
260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu
9. Kimlik İşaretleme:
1) Sol LED Rengi (Pozisyon # 1) = Yeşil / Sarı - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil, Sarı - 250 ohm direnç
10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Terminal Kullanıcısı İçin Başvurular
ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ...
Rekabet avantajı
1x4 rj-45 Lan Limanı
18 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi
Ana müşteri
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......
EMS Uygulaması
Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
