Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 7490100143
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
7490100143 |
P / N: |
LP1197ANL |
Ethernet: |
10 / 100Base-T SMD |
Tedbir: |
13.08x14.99x3.68mm |
Montaj: |
SMD |
Örnekleri: |
KULLANILABİLİR |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
7490100143 |
P / N: |
LP1197ANL |
Ethernet: |
10 / 100Base-T SMD |
Tedbir: |
13.08x14.99x3.68mm |
Montaj: |
SMD |
Örnekleri: |
KULLANILABİLİR |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
PoE Başvurusu için 1. 10 / 100Base-T Trafo
2. Lan Ayrık Trafo Modülleri
3. PCB üzerine androute yerleştirmek için en basit manyetik bileşen
4. IEEE802.3u gereksinimini karşılamak için tasarlandı
5. Boyutlu: 12.70x7.15x6.20mm
6. Belge: PDF / Veri Sayfası / 3D / IGS / Adım / Stp

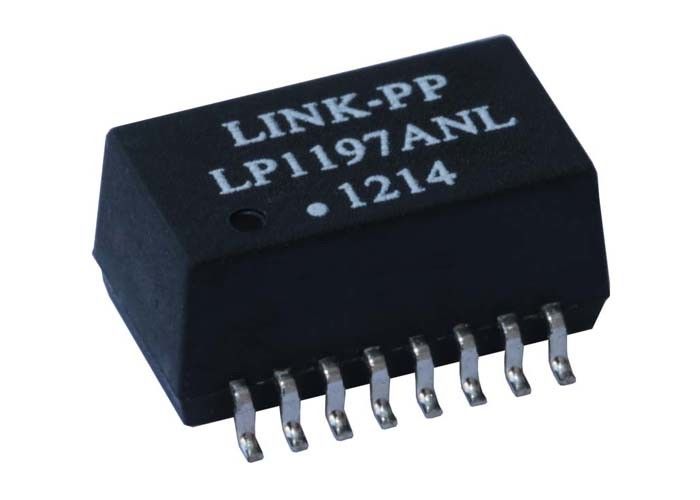

 | LINK-PP Parça Numarası | LP1197ANL |
| Model Tasarımı | 7490100143 | |
| Uygulamaya Lan | ETHERNET (NoN PoE) | |
| Port başına çekirdek | 2 | |
| Trafo tipi | DATACOM TRANSFORMATÖRÜ | |
| Montaj özelliği | YÜZEY MONTAJI | |
| Paket Yüksekliği (mm) | 12.70 | |
| Paket Uzunluğu (mm) | 9.30 | |
| Paket genişliği (mm) | 6.20 | |
| Uygulama | GENEL AMAÇLI | |
| hız | 10/100 BASE-T | |
| Sıcaklık | 0 ila 70 ℃ | |
| RX oranı döner | 1CT: 1CT | |
| Oran TX çevirir | 1CT: 1CT |
Elektriksel Özellikler @ 25 ℃
1. Oranı Döndürür
TX = 1CT: 1CT RX = 1CT: 1CT
2. OCL: 350uH Min
@ 100KHz, 100mV, 8mADC Önyargı
3.Insertion kaybı:
0,1-100 MHz: -1,2dB MAX
4. dönüş kaybı:
1-30MHz: -16dB MIN
40MHz: -14dB MIN
50 MHz: -13dB MIN
60-80MHz: -12dB MIN
5.Crosstalk:
30MHz: -45dB TYP
60MHz: -40dB TYP
100 MHz: -35dB TYP
Ortak Mod Reddetme 6.Differ:
30MHz: -43dB MIN
60MHz: -37dB MIN
100 MHz: -33dB MIN
7. İzolasyon Gerilimi: 1500Vrms
8. Çalışma Sıcaklığı: -40 ℃ ～ 85 ℃.
Uygulamalar:
1. RAID Disk Dizileri
2. CompactPCI Anahtarları ve PXI Anahtarları
3. Vakumlu Floresan Görüntüler
4. Mürekkep ve Toner Kartuşları
Rekabet avantajı:
Entegre RJ45 Konnektörü, Ayrık Manyetik Transformatörler ve Optik Alıcı-Verici Modülleri Dünya Lideri Tedarikçi
1. 16 yıl üretim tecrübesi,
2. 1100 personel,
3. 100% testi
4. Esnek teslimat süresi
