Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO

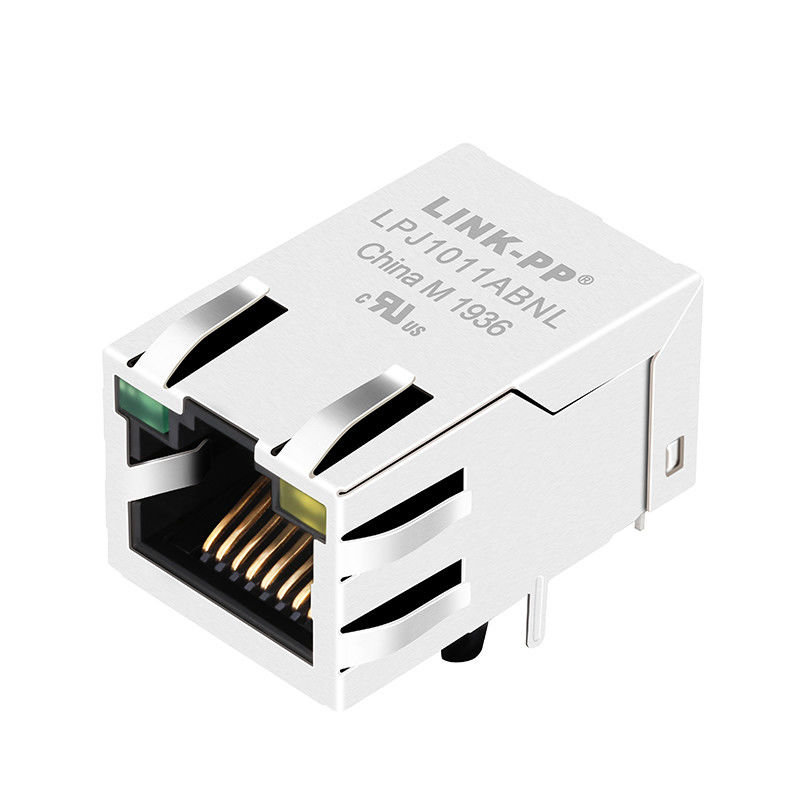

Model numarası: LMJ2058811001CNL (LPJ1011ABNL)
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: Supportive
Ambalaj bilgileri: Tepsi, Bant & Reel
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000K / ay
Türleri: |
RJ45 Entegre Manyetik Konnektör (ICM) |
Konektör Pin Düzeni: |
8p8c |
Kilit sistemi: |
Üst Mandal |
Hız: |
10/100 Base-tx |
Elektrikli Montaj: |
THT |
Uygulama: |
HUB, PC Kartı, Switch, Router, PC Anakartı |
Türleri: |
RJ45 Entegre Manyetik Konnektör (ICM) |
Konektör Pin Düzeni: |
8p8c |
Kilit sistemi: |
Üst Mandal |
Hız: |
10/100 Base-tx |
Elektrikli Montaj: |
THT |
Uygulama: |
HUB, PC Kartı, Switch, Router, PC Anakartı |
| Genel bakış |
10/100 Base-T Entegre Mıknatıslı RJ45 Bağlantısı |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC 60 SECOND için PINS (P7, P6, P8) TO (J3, J6) = 1500VAC 60 SEKON |
| Ekleme kayıpları | -1.0dB MAX @1.0MHz- Evet.65MHz |
| Geri dönüş kayıpları | -20 dB.MIN@ 1MHz 10MHz -16dB MIN @10MHz 30MHz -12 dBMIN@30MHz- Evet.60MHz -10dB MIN @0MHz- Evet.100MHz |
| Çapraz konuşma | -40dB MIN @ 1MHz- Evet.30MHz -35 dBMIN@30MHz- Evet.60MHz -30dB MIN @60MHz- Evet.100MHz |
| Ortak MADDE'nin Reddedilmesi | -30 dBMIN@ 1MHz 50MHz -20 dB.MIN@50MHz 150MHz |
| Kapasitör | 1000pF ± 25% 2KV |
| Direniş | 750 HMS ± 20% |
| Bobinin direnci | 1.80HMS MAX, 0.250HMS MIN |
| Sol LED RENGİ | Yeşil |
| Sağ LED RENGİ | Sarı |
| Çalışma sıcaklığı | 0-70°C |
En yüksek endüstri standartlarını karşılamak için tasarlanmış Magnetics serisi ile LINK-PP RJ45'i keşfedin.3 spesifikasyon ve 8mA Bias Current ile 350uH Minimum OCLLINK-PP RJ45 konektörlerine güvenin. Elektriksel performans, EMI bastırma, sıcaklık dayanıklılığı ve üst düzey malzeme bileşimi.
Yüksek Performanslı LMJ2058811001CNL (LPJ1011ABNL), optimal sinyal bütünlüğü için maksimum EMI bastırmasını sağlar.
Entegre Manyetik Bağlantı, farklı çevresel koşullarda güçlü bir sıcaklık uyarlanabilirliğine ve güvenilirliğine sahiptir.çalışma sıcaklık aralığı 0°C ila +70°C.
Üst düzey malzeme özellikleri:
1. Kalkan: Yüksek kaliteli 0.2mm kalınlığında tunçtan yapılmıştır. LMJ2058811001CNL Tek Portlu RJ45 Bağlayıcısı, daha fazla dayanıklılık ve iletkenlik için nikel kaplama özelliğine sahiptir.
2. Konut: Konut, % 30 cam lif içeriği olan PBT (polibutilen tereftalat) dan yapılmıştır ve UL94V-0 alev gerileyici standartlarını karşılar.
3İletişim: İletişimler 0.35 mm kalınlığında fosfor bronzdan yapılır ve üstün elektrik performansını ve korozyon direncini sağlamak için seçici olarak altınla kaplanmıştır.
