Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP5004NLE
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
LP5004NLE |
Ethernet: |
1000 Base-T |
Montaj: |
SMD |
Tedbir: |
17.70x15.80x6.60mm |
Örnekleri: |
Ücretsiz |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
LP5004NLE |
Ethernet: |
1000 Base-T |
Montaj: |
SMD |
Tedbir: |
17.70x15.80x6.60mm |
Örnekleri: |
Ücretsiz |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Detaylı bilgi:

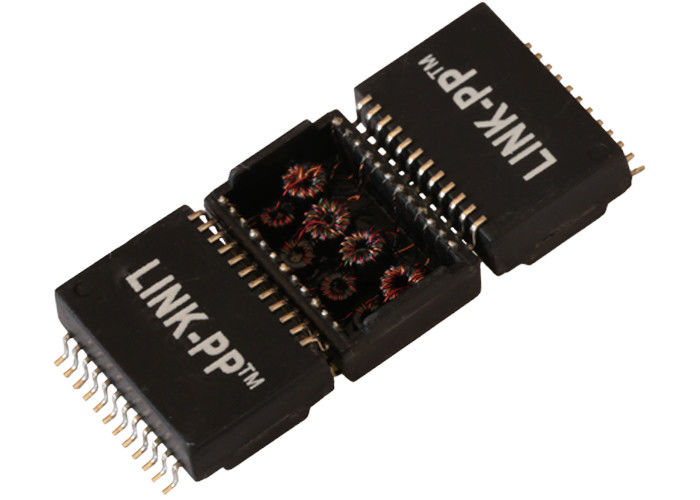

| LP5004NLE Gigabit Manyetik Trafo 1 Liman Yüzey Montajı | |
| LINK-PP Parça Numarası | LP5004NLE |
| hız | 1000BASE- |
| Port Sayısı | TEK |
| Uygulama - LAN | ETHERNET (NoN PoE) |
| paket | SMD |
| Sıcaklık | 0 ℃ TO + 70 ℃ |
| AutomDX | EVET |
| Yorum Yap | NL VERSION OLARAK AYNI |
| Yapılandırma RX | T, C, G |
| Yapılandırma TX | T, C, G |
| İnşaat | AÇIK ÇERÇEVE |
| Port Başına Çekirdek | 8 |
| Paket Yüksekliği (İnç) | 0.260 |
| Paket Yüksekliği (mm) | 6.60 |
| Paket Uzunluğu (İnç) | 0.697 |
| Paket Uzunluğu (mm) | 17.7 |
| Paket Genişliği (İnç) | 0.496 |
| Paket genişliği (mm) | 12.6 |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
Neden bizi seçmelisiniz
Entegre RJ45 Konnektör Ve Ayrık Manyetik Transformatörlerin Dünya Lideri Tedarikçi
profesyonel Sertifika
• ISO 9001: 2008
• UL Sertifikası
• Cetitifaction ulaşmak
•RoHS Uyumluluğu
• Aktif Çevre Politikası
% 100 Garanti Qualtiy
• Sıkı Kontroller Altında Üretilmiştir.
•% 100 Test Edildi (Sadece Batch Test Edilmedi)
• LINK-PP, 9 Yıl Boyunca TE (Tyco) OEM
• Başarılı Müşteri: Texas Instruments Samsung Cisco Siemens ve Intel…
• LINK-PP, TI'nin Tercih Edilen Tedarikçisidir (Texas Instruments)
• Kalite Güvence: 6 Yıl
Rekabetçi fiyat ve hizmet
• Pulse Tyco Halo ve Amphenol'den Daha Rekabetçi Fiyat
• Teslim Süresi: Siparişler sonra 2-3 Hafta
• Ücretsiz Örnekleri Vardır
• Müşteri Gereksinimleri İçin Yeni Tasarım Sağlayın
• DHL UPS DEDEX Veya TNT ile% 90 Kargo Ücreti
LINK-PP Kurumsal Politikası
• Kurumsal Hedef, Müşteri Memnuniyetinin En Üst Düzeyine Ulaşmak
Kalite, Teslimat ve Hizmette Sürekli İyileştirmelerle
• LINK-PP Her Çalışandan Kalite Performansı Bekliyor Ve Bekliyor
• Şirket Standardı Kusursuz Ürünler ve Servisler
| test açıklaması | SPEC | 1 | 2 | 3 | TEST FREK. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (TH2818 ile Test) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Dönüş Oranı (TH2818 ile Test) | 1CT:1CT | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | --- | ||
| Ekleme Kaybı (HP8712ET ile Test Et) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0.28 | -0.31 | -0,29 | 1-100MHz | ||
| Geri Dönüş Kaybı (HP8712ET ile Test Et) | -18dB MIN | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21.4 | -20,2 | 1-40MHz | ||
| -16dB MIN | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18.0 | -18,4 | -18.0 | 50MHz | |||
| -12dB MIN | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| -10dB MIN | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Crosstalk (HP8712ET ile Test Et) | -45dB MIN | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| -40dB MIN | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| -35dB MIN | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (HP8712ET ile test) | -43dB MIN | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| -37dB MIN | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41.8 | -42,5 | -41.8 | 60MHz | |||
| -33dB MIN | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (WB2670A tarafından test) | 1500Vrms | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | tamam | SEC PRI | ||
