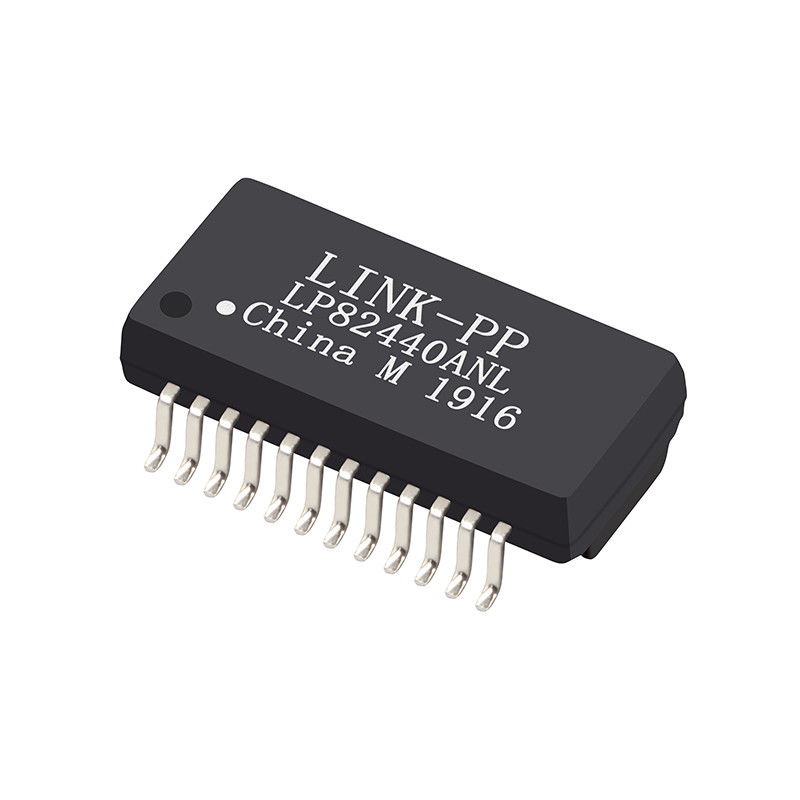

H5084NL / HX5084NL PoE Transformer LP82440ANL Ethernet manyetik

Ürün Detayları

Menşe yeri: guangdong, Çin

Marka adı: LINK-PP

Sertifika: UL,RoHS,Reach,ISO

Model numarası: H5084NL / HX5084NL

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 400/2000/10K/25K

Fiyat: $0.06-$2.2

Ambalaj bilgileri: T&R

Teslim süresi: 5-8 iş günü

Ödeme koşulları: TT,NET30/60/90 Gün

Yetenek temini: 5KK/ay

En İyi Fiyatı Alın
Vurgulamak:

H5084NL

,

HX5084NL

,

Puls Sinyal Transformörleri

Seriler:
H5084NL / HX5084NL Darbe Transformatörleri
Yapı:
Açık Çerçeve
PoE Derecelendirmesi:
4 çift PoE 30W
Uygulama:
10/100/1000Mbps
Orijinal Munafactuer:
BAĞLANTI-PP LP82440ANL
Ücretsiz örnekler:
Kullanılabilir
Seriler:
H5084NL / HX5084NL Darbe Transformatörleri
Yapı:
Açık Çerçeve
PoE Derecelendirmesi:
4 çift PoE 30W
Uygulama:
10/100/1000Mbps
Orijinal Munafactuer:
BAĞLANTI-PP LP82440ANL
Ücretsiz örnekler:
Kullanılabilir
H5084NL / HX5084NL PoE Transformer LP82440ANL Ethernet manyetik

H5084NL / HX5084NL Ethernet Manyetik Transformör Özet:



PN#

Üreticisi

Bölüm Numarası

Üreticisi

Açıklama

H5084NL / HX5084NL

LP82440ANL



LINK-PP

1000 Base-T Ethernet manyetik



Seriler

Transformör Tipi

Hız

Radyoyu aç.

PoE Transformörü

İzolasyon ve Veri Arayüzü

10/100/1000 Baza-T

1:1



Montaj Tipi

Boyut / Boyut

Yükseklik - Oturuş (Max)

Uygulama

Yüzey Montajı

15.24 mm x 10.287 mmx4.14mm

4.00mm

PoE



Elektriksel özellikler @25°C


1Dönüş oranı ((TX/RX): 1CT:1CT ±5%

2İndüktans OCL: 350uH Min
@100KHz/0.1V 8mA DC BLAS
3Ekleme kaybı:
1-100MHz: -1,0dB Max
4Geri dönüş kaybı:
1-30MHz:-18dB Min
40MHz:-14.4dB Dakikası
50MHz: -13,1dB Min
60-80MHz:-12dB Min

100MHz:-10dB Dakikası
5Karşılıklı ses:
30MHz:-45dB Min
60MHz:-40dB Dakikası
100MHz:-35dB Min
6DCMR:
30MHz:-40dB Dakikada
60MHz:-35dB Min
100MHz:-30dB Dakikası
7İzolasyon Voltajı: 1500Vrms

8Çalışma sıcaklığı: -40°C ~ +85°C





Tek portlu 1000 BASE-T transformatörü için notlar:



1RoHS uyumlu:Çevre dostu ve kurşunsuz üretim sağlar.
2Başlık malzemesi:UL 94V0 veya daha iyi bir yanıcılık derecesine sahip, daha fazla güvenlik ve güvenilirlik sağlayan termoset plastikten yapılmıştır.
3Depolama sıcaklığı:-20°C ile +125°C arasında bir sıcaklık aralığında saklanabilir.
4J-STD standartlarına uygunluk:

  • J-STD-002: 245°C'de geri akış profillerinde soldurability gereksinimlerini karşılar.
  • J-STD-020: Nem duyarlılığı göstermeyen 1. Seviye olarak sınıflandırılmıştır.
  • J-STD-075: R7 uyumludur, maksimum geri akış lehimleme sıcaklığı 245°C'dir.

5Paketleme:Verimli işleme ve otomatik montaj için bant ve rulo ambalajında mevcuttur.





H5084NL Şema:









H5084NL / HX5084NL PoE Transformer LP82440ANL Ethernet manyetik 0





H5084NL Boyut:



H5084NL / HX5084NL PoE Transformer LP82440ANL Ethernet manyetik 1
