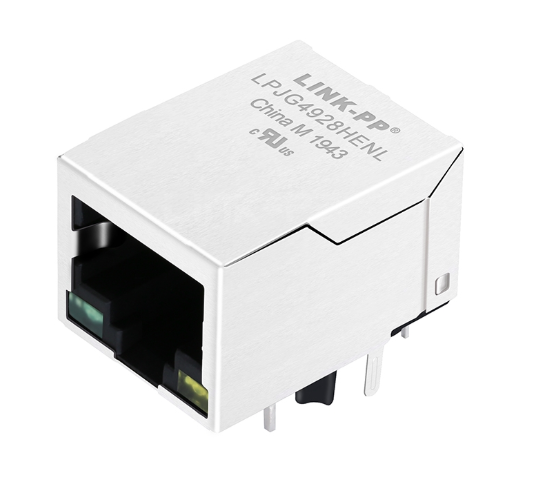

LPJG4928HENL 1000 Base-T PoE+ RJ45 Konektörü, LED 1x1 Bağlantı Noktalı

LPJG4928HENL, PoE+ uygulamaları için entegre manyetiklere sahip tek bağlantı noktalı 1000 Base-T RJ45 konektörüdür. Açık delikli, dik açılı, 10P8C, yeşil/sarı LED'ler, endüstriyel sıcaklık aralığı.

Temel ÖzellikleriLPJG4928HENLPoE+ RJ45

1. Gigabit Performansı: Yüksek bant genişliğine sahip uygulamalar için 10/100/1000 Base-T Ethernet hızlarını destekler.
2. Gelişmiş PoE+ Yeteneği:IEEE 802.3at uyumlu, PSE pinlerinde 720 mA @ 57VDC'ye kadar sürekli akımı yönetir.
3. Endüstriyel Güvenilirlik: -40°C ila +85°C arasındaki aşırı sıcaklıklarda kusursuz çalışır.
4. Entegre Tasarım: Dahili manyetikler (1CT:1CT dönüş oranı), PCB ayak izini azaltır ve yönlendirmeyi basitleştirir.
5. Görsel Durum Göstergeleri:Ağ durumunun kolay izlenmesi için entegre Sol (Yeşil) ve Sağ (Sarı) LED'ler.
6. Sağlam Yapı:*Paslanmaz çelik EMI kalkanı ve UL94V-0 dereceli PBT muhafaza, dayanıklılık ve güvenlik sağlar.

ÖzellikleriLPJG4928HENL RJ45 LED'li Konnektör

1. Genel Ürün Özellikleri

2. Elektriksel Özellikler (@25°C)

3. Malzeme ve Çevresel Özellikler

1. Çalışma Sıcaklığı:-40°C ila +85°C (Endüstriyel Sınıf)
2. Gövde Malzemesi:Termoplastik PBT + %30 Cam Elyaf (UL94V-0 Dereceli)
3. İletişim Malzemesi:Fosfor Bronz (C5210R-EH), 0,35 mm kalınlık
4. İletişim Kaplaması:Birleşme alanı üzerinde minimum 6μ" Altın
5. Pim Malzemesi:Pirinç (C2680R-H), 0,35 mm kalınlık
6. Dalga Lehimleme Sıcaklığı:** 5 saniye boyunca MAKS 265°C

LPJG4928HENL 1000 Base-T RJ45 Konnektör Veri Sayfası

LPJG4928HENL LED Gösterge Detayları

LPJG4928HENL şunları içerir:çift ​​LED göstergelerSezgisel görsel durum izlemeyi desteklemek için.

Sol LED

• Renk:Yeşil
• Tepe dalga boyu:565nm
• İleri voltaj:1,8–2,6V @ 20mA
• Ters akım:10μA maksimum @ 5V

Sağ LED

• Renk:Sarı
• Tepe dalga boyu:585nm
• İleri voltaj:1,8–2,6V @ 20mA
• Ters akım:10μA maksimum @ 5V

Bu LED'ler Ethernet ekipmanı tasarımlarında bağlantı, etkinlik veya durum görünürlüğü sağlamaya yardımcı olur.

PoE Magjack Uygulamaları

LPJG4928HENL aşağıdakiler de dahil olmak üzere telekomünikasyon, ağ donanımı ve endüstriyel iletişim ekipmanları için hassas bir şekilde tasarlanmıştır:

• SOHO Ekipmanı:ADSL Modemler, Yönlendiriciler ve Ağ Geçitleri.
• Kurumsal Ağ İletişimi:Ağ Anahtarları, Hub'lar ve PoE Enjektörleri.
• Gömülü Sistemler:Anakart üzerinde LAN (LOM) tasarımları.
• Endüstriyel IoT:Akıllı bina kontrolörleri ve PoE+ destekli IP kameralar/erişim noktaları.

Neden LINK-PP RJ45 Konektörlerini Seçmelisiniz?

LINK-PP, üstün performans, istikrarlı tedarik ve olağanüstü değer sunan güvenilir bir küresel ağ bileşenleri üreticisidir. LINK-PP RJ45 konnektörleri ağ, endüstriyel ve PoE uygulamalarında güvenilir Ethernet bağlantısı için tasarlanmıştır. Entegre manyetikler, istikrarlı elektrik performansı ve dayanıklı yapısıyla, uzun vadeli ağ güvenilirliği sağlarken PCB tasarımını basitleştirmeye yardımcı olurlar.

LINK-PP RJ45'in Temel Avantajları

1. Yerden Tasarruf Sağlayan Entegre Manyetikler: Yerleşik transformatörler BOM'unuzu basitleştirir, kritik PCB alanından tasarruf sağlar ve EMI/karışma performansını önemli ölçüde artırır.
2. Kapsamlı Ürün Yelpazesi: PoE, PoE+ ve PoE++ için tam destekle standart 10/100M'den yüksek hızlı 10G Base-T'ye kadar(90W'a kadar) uygulamalar.
3. Sorunsuz Anında Değiştirmeler: Büyük eski markalar (Pulse, Halo, Wurth, vb.) için pinten pine tam alternatifler, PCB'leri yeniden tasarlamadan tedarik zinciri eksikliklerinin üstesinden gelmenize yardımcı olur.
4. Sertifikalı Güvenilirlik: Birinci sınıf malzemelerle (altın kaplama kontaklar, paslanmaz çelik korumalar) üretilmiştir ve UL, RoHS ve REACH sertifikalarıyla desteklenmektedir.
5. Fabrikadan Doğrudan Değer: Orijinal üretici olarak rekabetçi fiyatlandırma, otomatik kalite kontrol ve hızlı teslimat süreleri sunuyoruz.
6. Uzman PHY Uyumluluğu: RJ45'lerimizin seçtiğiniz PHY çipleriyle (Realtek, Broadcom, TI, Marvell, vb.) mükemmel şekilde eşleşmesini sağlamak için ücretsiz FAE desteği.
