Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: HR911157C
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.05-$1.28
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: 3-5 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
Ürün Türü: |
HR911157C 8P8C RJ45 Konektörü |
Bağlantı Noktası Sayısı: |
1x1 |
Hız: |
10BASE-T, 100BASE-TX |
Mandal Yönü: |
Aşağı |
Montaj Tipi: |
Delikten (THT) |
Led seçeneği: |
Yeşil sarı |
Ürün Türü: |
HR911157C 8P8C RJ45 Konektörü |
Bağlantı Noktası Sayısı: |
1x1 |
Hız: |
10BASE-T, 100BASE-TX |
Mandal Yönü: |
Aşağı |
Montaj Tipi: |
Delikten (THT) |
Led seçeneği: |
Yeşil sarı |

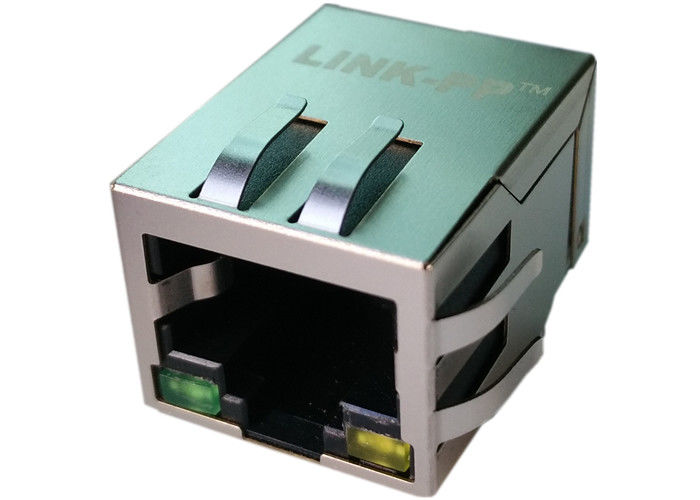

LPJ0017GENL, LINK-PP International Technology Co., Limited tarafından üretilen entegre 10/100 Base-T mıknatıslı tek portlu 8P8C RJ45 konektörüdür.Bu konektör, fiziksel RJ45 jack'ı Ethernet sinyali koşullaması ve izolasyonu için gerekli olan entegre manyetik bileşenlerle (transformörler) birleştirir.Çift LED göstergeye (Yeşil ve Sarı) sahiptir ve SOHO (Küçük Ofis/Ev Ofisi) cihazları, LAN-on-Motherboard uygulamaları, merkezler,ve anahtarlar.
Entegre manyetik tasarımı, ayrı transformatör bileşenlerine olan ihtiyacı ortadan kaldırarak, bileşen sayısını azaltarak, PCB düzenini basitleştirerek ve değerli tablo alanını tasarruf ederek avantajlar sunar.Bu, LPJ0017GENL'i Ethernet bağlantısı gerektiren alan kısıtlı tasarımlar için verimli bir çözüm haline getirir.
|
Tek Portlu RJ45 Bağlayıcısı, 10/100 Base-T Entegre Manyetik, Yeşil/Sarı LED, Tab Down, RoHS |
|
|
LINK-PP Bölüm Numarası |
LPJ0017GENL |
|
Bölüm Numarası |
HR911157C |
|
Uygulama-Lan |
ETHERNET ((NoN PoE) |
|
AutomDX |
Evet. |
|
Bst Devre |
Evet. |
|
Yapılandırma RX |
T,C |
|
Yapılandırma TX |
T,C |
|
Temas çiftleşme alanı kaplama |
Altın 6"/15"/30" |
|
Liman başına çekirdek |
4 |
|
Diyotlar |
Diyot yok. |
|
LED Seçeneği |
Yeşil/Sarı |
|
Kapat. |
Tab aşağı |
|
Liman sayısı |
1X1 |
|
PCB |
FR4 |
|
PCB montaj açısı |
Yan giriş |
|
PCB tutma noktası |
T POST |
|
Paket Yüksekliği (Inç) |
0.531 |
|
Paketin yüksekliği (mm) |
13.50 |
|
Paketin uzunluğu (inç) |
0.839 |
|
Paketin uzunluğu (mm) |
21.30 |
|
Paketin Genişliği (Inç) |
0.630 |
|
Paketin Genişliği (mm) |
16.00 |
|
Pin Türü |
Bu asker. |
|
RoHS Uyumlu |
YES-RoHS-5 SÖLTEME İÇİN BÖLÜM |
|
Arama |
Evet. |
|
Kalkan EMI Sekmeleri |
KARŞINDA |
|
Hız |
10/100 BASE-T |
|
Sıcaklık |
0 ila 70°C |
|
Döner oranı RX |
1CT:1CT |
|
Dönüş oranı TX |
1CT:1CT |
LPJ0017GENL, 10/100 Base-T Ethernet uygulamaları için optimize edilmiştir.İzolasyon bariyerinin üzerinden sinyal bütünlüğünün sağlanmasıBirincil indüktansa, Ethernet uygulamalarında sinyal kalitesini korumak için yeterli olan 0.1V 8mA DC yanlısı ile 100MHz'de en az 350μH olarak belirtilmiştir.
Bağlantı, anahtar elektrik parametrelerinde mükemmel bir performans göstermektedir.10/100 Ethernet tarafından kullanılan frekans aralığında sinyal gücünün korunmasını sağlamakDönüş kaybı özellikleri frekans bandına göre değişir (-1-30 MHz'de -18dB, 40 MHz'de -16dB, 50 MHz'de -14dB ve 60-80 MHz'de -12dB), sinyal yansımalarının minimumda tutulmasını sağlar.Veri hatalarını azaltmak.
Sinyal çiftleri arasındaki çapraz konuşma iyi kontrol edilir, 30MHz'de -45dB'den 100MHz'de -35dB'ye kadar değişen özelliklerle mükemmel kanal ayrımı sağlar.Genel mod reddedilme aralığı 30 MHz'te -35dB'den 100 MHz'te -25dB'ye kadar değişir., Elektromanyetik müdahaleyi etkili bir şekilde azaltır. İzolasyon 1500Vrms (hipot testi) olarak değerlendirilir, bu da voltaj artışlarına karşı sağlam bir koruma sağlar ve çeşitli uygulamalarda güvenliği sağlar.
- Evet.LINK-PP, modern ağ talepleri için tasarlanmış yüksek performanslı RJ45 çözümleri konusunda uzmanlaştık:
