Ürün Detayları
Menşe yeri: Çin

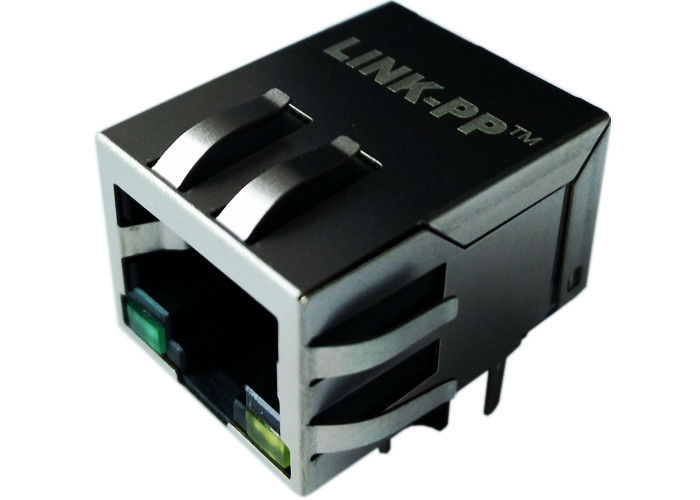

Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: HR921157C
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.05-$1.28
Ambalaj bilgileri: 50 adet / Tepsi, 1200PCS / Koli
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 4200K-adet/ay
uyma: |
IEEE802.3 Spesifikasyonunu karşılar |
Yönlendirilmiş: |
Sol: yeşil, sağ: sarı |
Hipot Testi: |
1500Vrms |
Endüktans ocl: |
350μh dakika |
Dönüş Oranı: |
1CT: 1CT (±%2) |
Çalışma sıcaklık aralığı: |
0°C ila 70°C |
uyma: |
IEEE802.3 Spesifikasyonunu karşılar |
Yönlendirilmiş: |
Sol: yeşil, sağ: sarı |
Hipot Testi: |
1500Vrms |
Endüktans ocl: |
350μh dakika |
Dönüş Oranı: |
1CT: 1CT (±%2) |
Çalışma sıcaklık aralığı: |
0°C ila 70°C |
| Kategoriler | Özellikleri |
|---|---|
| LED Özellikleri | |
| LED yapılandırması | Çift (Sol: Yeşil, Sağ: Sarı) |
| Renk Çıkarıyor | Yeşil: 565nmSarı: 585nm |
| İleri Voltaj (VF) | 1.8 ¢2.8V @ IF = 20mA (Her iki renk) |
| Ters akım (IR) | Max 10μA @ VR = 5V (Her iki renk) |
| Mekanik Özellikler | |
| Boyutlar (mm) | Genişliği: 15.93Yüksekliği: 13.80Derinliği: 21.25 |
| PCB Layout | 2.54 mm. |
| Montaj Tipi | Çukur içi (THT) |
| Yönlendirme | Ön giriş |
| Malzeme Özellikleri | |
| Konut | Termoplastik PBT + % 30 cam lif (UL94V-0) |
| İletişim | Fosfor Bronz C5210R-EH, Kalınlığı = 0.35mm |
| Çubuklar | Bakır C2680R-H, Kalınlığı = 0.35mm |
| Kalkan | SUS 201-1/2H, Kalınlığı = 0,2 mm |
| Kontakte Yapıştırma | Altın 6 Mikro Inç Min. temas bölgesinde |
| Lehimleme sıcaklığı | 5 saniye boyunca maksimum 265°C (Dalga Lehimleme) |
| Uygunluk | |
| Çevreye Uygunluk | RoHS Uyumlu |
| Standartlara Uygunluk | IEEE802.3 Spesifikasyonu ile uyumludur. |
| Elektriksel özellikler (@25°C) | |
| Dönüş oranı (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| İndüktansa OCL | 350μH Min @ 100MHz / 0.1V, 8mA DC Bias |
| Ekleme Kaybı | -1.0dB Max (0.3 ̇100MHz) |
| Geri dönüş kaybı (dB Min @ 100Ω) | 1 ¢ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ¢ 80MHz: -12 |
| Çapraz ses (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Genel mod reddedimi (dB Min) | 30MHz: -35, 60MHz: -30, 100MHz: -25 |
| Hipot testi | 1500Vrms |
| Çalışma sıcaklık aralığı | 0°C - +70°C |
LPJ0017GENL, aşağıdakiler de dahil olmak üzere 10/100 Base-T Ethernet bağlantısı gerektiren uygulamalar için özel olarak tasarlanmıştır:
Entegre manyetik tasarımı, bu uygulamalarda uygulamayı basitleştirir, ayrı transformatör bileşenlerine olan ihtiyacı ortadan kaldırır, bileşen sayısını azaltır, montaj karmaşıklığını,ve potansiyel arıza noktaları.
