Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: JXD2-0015NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: İsteğe bağlı
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
P/N: |
JXD2-0015NL |
Veri Hızı: |
10/100/1000BASE-T |
Birincil endüktans: |
≥350 μH (100 kHz'de) |
İzolasyon: |
≥2250 VDC |
LED'ler: |
Sol (Sarı), Sağ (Yeşil) |
Paket genişliği: |
16.00 mm |
Paket uzunluğu: |
16,82mm |
paket yüksekliği: |
16,90 mm |
P/N: |
JXD2-0015NL |
Veri Hızı: |
10/100/1000BASE-T |
Birincil endüktans: |
≥350 μH (100 kHz'de) |
İzolasyon: |
≥2250 VDC |
LED'ler: |
Sol (Sarı), Sağ (Yeşil) |
Paket genişliği: |
16.00 mm |
Paket uzunluğu: |
16,82mm |
paket yüksekliği: |
16,90 mm |

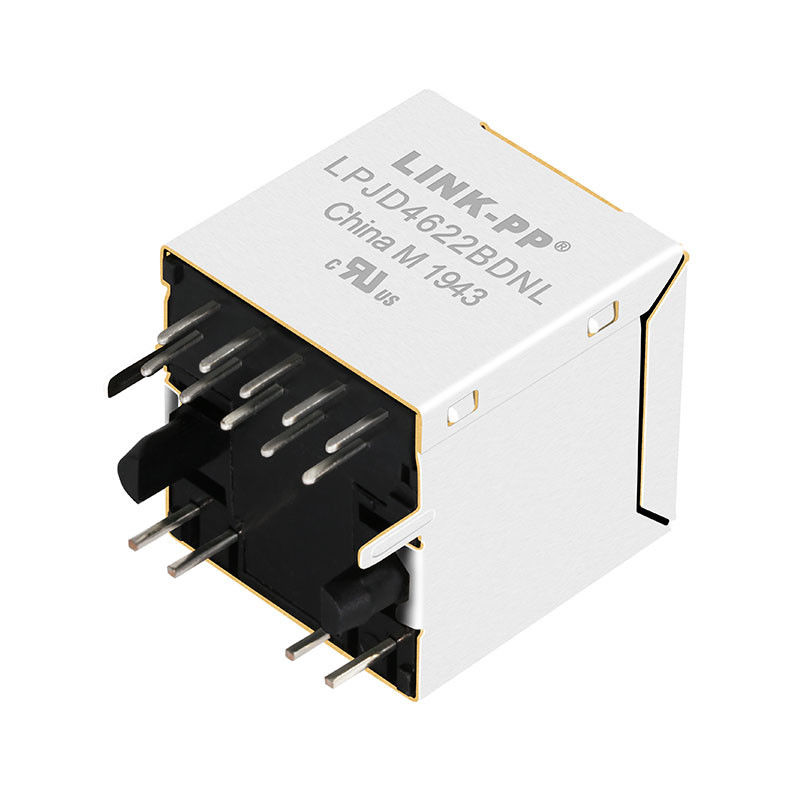

JXD2-0015NL Dikey RJ45 konektörü (LPJD4622BDNL), alanı kısıtlı üst giriş PCB uygulamaları için tasarlanmış birinci sınıf, yüksek performanslı bir ağ arayüzüdür. Sağlam ağ iletişimi için tasarlanan bu 1 bağlantı noktalı (1x1) geçiş delikli (THT) jak, AutoMDIX özellikleriyle 10/100/1000 Base-T hızlarını desteklemek için Gigabit manyetikleri entegre eder.
Zorlu ortamlara dayanacak şekilde tasarlanan JXD2-0015NL, **-40°C ila +85°C** endüstriyel çalışma sıcaklığı aralığına, üstün 30 mikro inçlik altın temas kaplamasına ve ağır hizmet tipi pirinç korumaya sahiptir. Endüstriyel yönlendiriciler, IoT ağ geçitleri, yerleşik anakartlar ve telekomünikasyon ekipmanları için ideal seçimdir.
| Kategori | Parametre | Şartname |
|---|---|---|
| Mekanik ve Fiziksel Özellikler | Parça Numarası | JXD2-0015NL |
| Paket / Montaj | Through-Hole Teknolojisi (THT), Üstten Giriş | |
| Boyutlar (G × U × Y) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Muhafaza Malzemesi | Termoplastik, UL94 V-0 Alev Geciktirici | |
| Kalkan Malzemesi | Nikel Kaplamalı Pirinç | |
| İletişim Malzemesi | Fosfor Bronz | |
| Kontak Kaplama | Seçici Altın Kaplama, 30 μin Min. | |
| Bağlantı Noktası Sayısı | 1 × 1 | |
| PoE Derecelendirmesi | PoE Olmayan | |
| Elektriksel ve Manyetik Özellikler | Ethernet Standardı | 10/100/1000Base-T, Otomatik MDIX |
| Dönüş Oranı (@100kHz) | 1:1 ±%5 (Dört Çiftin Tamamı) | |
| Birincil Endüktans (OCL) | ≥350 μH @100kHz, 0,1V, 8mA DC Önyargı | |
| DC Direnci | ≤1,2 Ω | |
| Ekleme Kaybı | 1–100MHz: ≤ -1,0dB100–125MHz: ≤ -1,2dB | |
| İade Kaybı | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| Çapraz Konuşma (1–100MHz) | ≥ -30dB | |
| Ortak Mod Zayıflaması (1–100MHz) | ≥ -30dB | |
| İzolasyon Gerilimi | 2250VDC (PHY Tarafından Hat Tarafına) | |
| LED Özellikleri | Sol LED (J8 Tarafı) | Sarı |
| Dalgaboyu | 590nm | |
| İleri Gerilim | 2,1V Tip. / 2,5V Maks. | |
| Sağ LED (J1 Tarafı) | Yeşil | |
| Dalgaboyu | 565nm | |
| İleri Gerilim | 2,2V Tip. / 2,4V Maks. | |
| Test Durumu | 20mA İleri Akım | |
| Çevre ve Lehimleme Sınırları | Çalışma Sıcaklığı | -40°C ila +85°C |
| Depolama Sıcaklığı | -40°C ila +85°C | |
| Önerilen Dalga Lehimleme | 260°C Zirve, 10 Saniye Maks. | |
| Uyumluluk ve Standartlar | RoHS Uyumluluğu | Evet (RoHS-5) |
| Bağlayıcı Standardı | FCC Bölüm 68 Uyumlu RJ45 Jakı | |
| Önerilen Kurulum | Önerilen Panel Kesimi | ≥16,35 mm (G) × ≥17,20 mm (Y) |
| PCB Düzeni | Koruma tırnakları ve uzak tutma alanıyla delik boyunca kaplanan alan |
Bu dikey RJ45 konektörü, alanın kısıtlı olduğu Ethernet uygulamaları için idealdir. Tipik kullanım alanları arasında mini anahtarlar, yönlendiriciler, IP kameralar, erişim noktaları ve yerleşik ağ modülleri gibi endüstriyel ve tüketici ağ cihazları yer alır. Üstten giriş tasarımı, dar muhafazalarda ve dayanıklı panolarda kablo yönlendirmeyi basitleştirirken entegre manyetikler ve koruma, yüksek sinyal kalitesi ve EMI performansı sağlar. Sunucu, yönlendirici ve endüstriyel kontrol donanımında Gigabit Ethernet için profesyonel, güvenilir bir arayüz sağlar.
Dikey RJ45 konektörler (üstten girişli RJ45 jakları), alanın sınırlı olduğu ve Ethernet kablosunun yukarıdan takıldığı PCB uygulamaları için tasarlanmıştır. Bu tek bağlantı noktalı jak, IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet) ağlarını destekleyen Ethernet manyetiklerini (1:1 transformatör) ve durum göstergesi için çift LED'leri entegre eder. Bu konektörler, kart alanının kısıtlı olduğu ancak dikey açıklığın mevcut olduğu kompakt yönlendiricilerde, anahtarlarda, erişim noktalarında ve endüstriyel denetleyicilerde yaygındır. Aşağıdaki örnek, üstten giriş yönelimli tipik bir dikey 8P8C RJ45 konnektörünü göstermektedir.
JXD2-0015NL, 10/100/1000Base-T Ethernet uygulamaları için tasarlanmış entegre manyetiklere sahip tek bağlantı noktalı dikey bir RJ45 konektörüdür. Yönlendiricilerde, anahtarlarda, endüstriyel denetleyicilerde, erişim noktalarında ve yerleşik ağ ekipmanlarında yaygın olarak kullanılır.
Evet. Bu bağlayıcı destekler1000Base-T Gigabit Ethernetve ayrıca 10/100Base-T geriye dönük uyumlu uygulamalar için de uygundur.
Evet. JXD2-0015NL, PCB tasarımını basitleştirmeye, sinyal bütünlüğünü geliştirmeye ve Ethernet izolasyon gereksinimlerini desteklemeye yardımcı olan yerleşik manyetik bileşenler içerir.
KullanırDelik İçinden Teknoloji (THT)bir iledikey üst girişYönlendirme, kablonun PCB'nin üzerinden takıldığı kompakt tasarımlar için iyi bir seçimdir.
Evet. Konektör aşağıdakiler için tasarlanmıştır:Otomatik MDIX'li 10/100/1000Base-Tağ bağlantı noktasının düz veya çapraz kablo bağlantılarına göre otomatik olarak ayarlanmasına yardımcı olur.
Bu konektör şunları içerir:çift LED'ler: AJ8 tarafında sarı LEDve birJ1 tarafında yeşil LED. Bu LED'ler genellikle bağlantı ve etkinlik göstergesi için kullanılır.
Hayır. Ürün şu şekilde derecelendirilmiştir:PoE Olmayan, dolayısıyla Ethernet üzerinden Güç uygulamaları için tasarlanmamıştır.
Çalışma sıcaklığı aralığı-40°C ila +85°CBu da onu endüstriyel ve ticari ortamlara uygun hale getirir.
Temas birleşme alanı ile kaplanmıştır30 mikro inçlik altıniletkenliği ve uzun vadeli temas güvenilirliğini artırmaya yardımcı olur.
Evet. öyleRoHS uyumluve kurşunla sınırlı üretim için çevresel gereklilikleri karşılar.
Konektör önlemleri16,00 mm (G) × 16,82 mm (U) × 16,90 mm (Y), alanı önemseyen PCB düzenleri için yeterince kompakt hale getirir.
Genellikle Ethernet özellikli PCB'lere kurulur.Entegre manyetiklere ve LED göstergelere sahip dikey RJ45 bağlantı noktasıözellikle ağ ve endüstriyel ekipmanlarda.
