G5009CG Tek Portlu SMT Gigabit Ethernet Manyetik Çapraz LP82440ANL

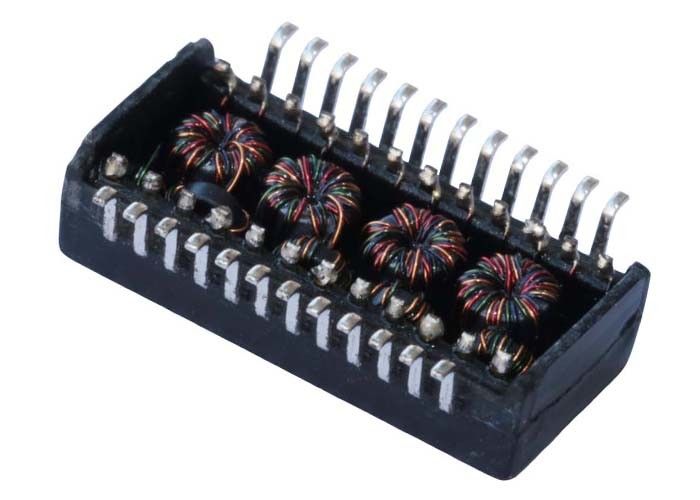

G5009CG Gigabit Ethernet Manyetik Modülü Genel Görünümü

G5009CG Ethernet TransformörüYüksek performanslı1000BASE-T Gigabit Ethernet izolasyon transformatörüTek portlu Ethernet arayüzleri için tasarlanmıştır. Mükemmel sinyal bütünlüğü, yüksek ortak mod gürültü bastırma ve sağlam galvanik izolasyon sağlar.Gigabit Ethernet PHY tasarımlarıanahtarlarda, yönlendiricilerde, ağ arayüz kartlarında ve endüstriyel iletişim ekipmanlarında.

Bu model yaygın olarakLP82440ANL için eşdeğer bir yedek, tam IEEE 802.3ab uyumluluğunu ve ticari ve endüstriyel sıcaklık aralığında istikrarlı performans sunuyor.

Temel Özellikler

✔ UyumluIEEE 802.3ab 1000BASE-TStandart

✔1CT:1CT dönüş oranı, Gigabit PHY'ler için optimize edilmiş

✔ Mükemmelekleme kaybı, dönüş kaybı ve çapraz ses performansı

✔ Yüksek1500 Vrms yalıtım voltajıSistem güvenliği için

✔Yüzey montajı (SMT)Otomatik montaj paketi

✔ Geniş çalışma sıcaklığı:-40°C ila +85°C

✔ UygunPoE yetenekli Ethernet tasarımları

G5009CG 1000Base-T manyetik modülü özellikleri:

LP82440ANL (G5009CG) Transformör Çizimi

LP82440ANL.pdf

Uyumluluk ve Tasarım Notları

• Genel akım ile tamamen uyumluGigabit PHY'lerBroadcom, Marvell, Realtek, Microchip ve benzer satıcılardan
• Optimize edilmişkısa menzilli PCB izleme yönlendirmesiPHY ve manyetikler arasında
• EMI ve dönüş kaybı optimizasyonu için standart Ethernet düzen kılavuzlarına uymak önerilir
• Kullanılabilir:Ayrı manyetik tasarımlarveya RJ45 konektörleriyle eşleştirilmiş (entegrasyonlu olmayan MagJack mimarileri)

G5009CG 1000Base-T manyetik uygulamaları:

• NIC (Ağ Arayüzü Kartı): Ağ performansını ve istikrarını arttırır.
• HUB:Ağ merkezleri için güvenilir Ethernet bağlantısı sağlar.
• Anahtar:Ağ anahtarlarında verilerin verimli bir şekilde aktarılmasını sağlar.
• Yönlendirici:Yönlendiricilerde hızlı ve güvenli bağlantıları destekler.
• Bilgisayar sistemi:Kişisel bilgisayarlarda ağ hızını ve güvenilirliğini artırır.
• Yazıcı:Sabit bağlantılarla ağ baskılarını sağlar.
• Sunucu:Sunucu ortamlarında yüksek hızlı veri aktarımı ve iletişimi sağlar.
