Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: SM91502AL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça Numarası: |
SM91502AL |
Oranı dönüş: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH dk. 450 µH'ye kadar maks. |
Çalışma voltajı: |
1000 VDC |
Hi-Pot (İzolasyon): |
4300 VDC (1 mA, 60 sn.) |
Çalışma sıcaklığı: |
-40 °C ila +125 °C |
Parça Numarası: |
SM91502AL |
Oranı dönüş: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH dk. 450 µH'ye kadar maks. |
Çalışma voltajı: |
1000 VDC |
Hi-Pot (İzolasyon): |
4300 VDC (1 mA, 60 sn.) |
Çalışma sıcaklığı: |
-40 °C ila +125 °C |

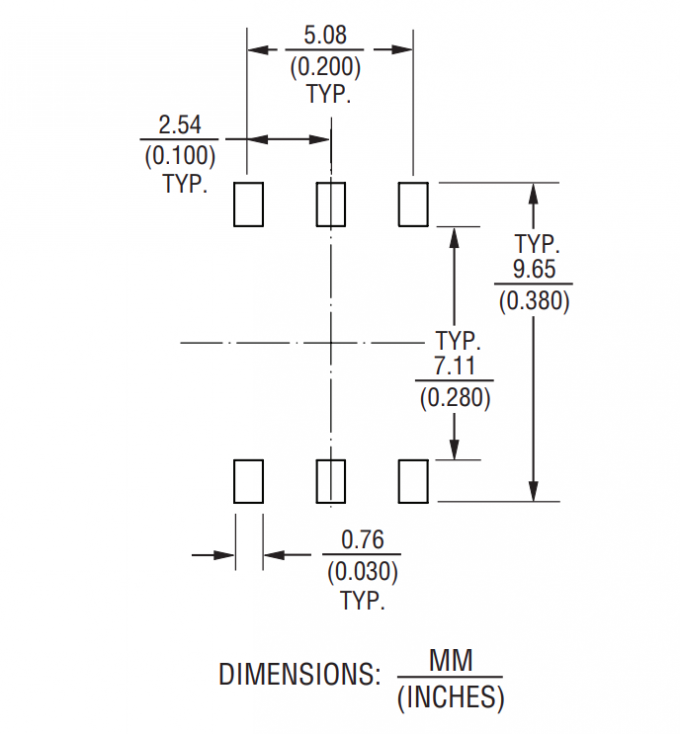

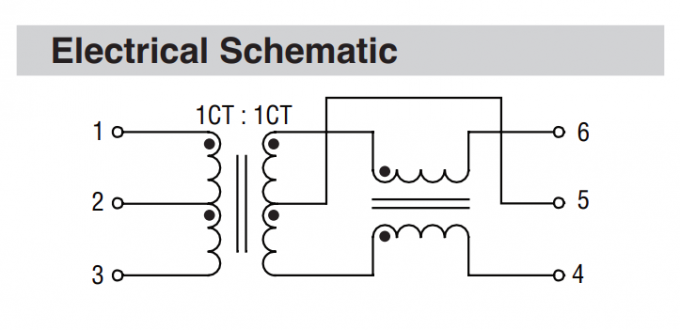

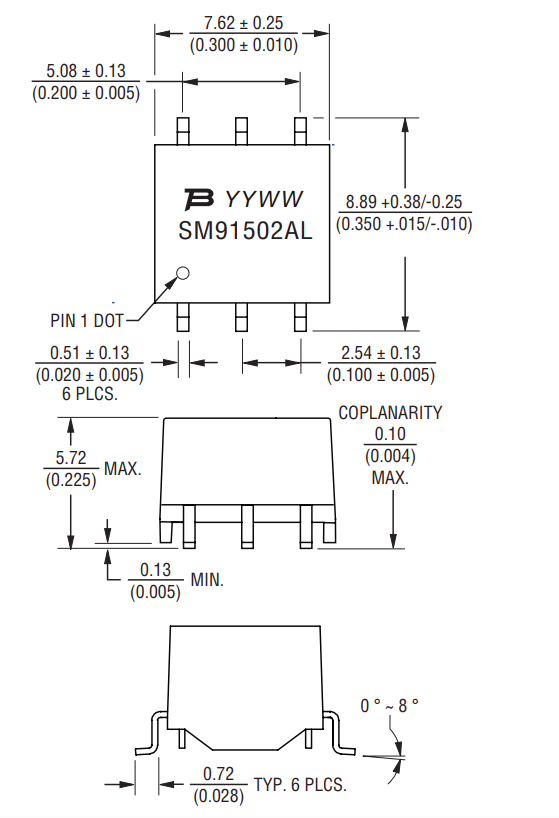

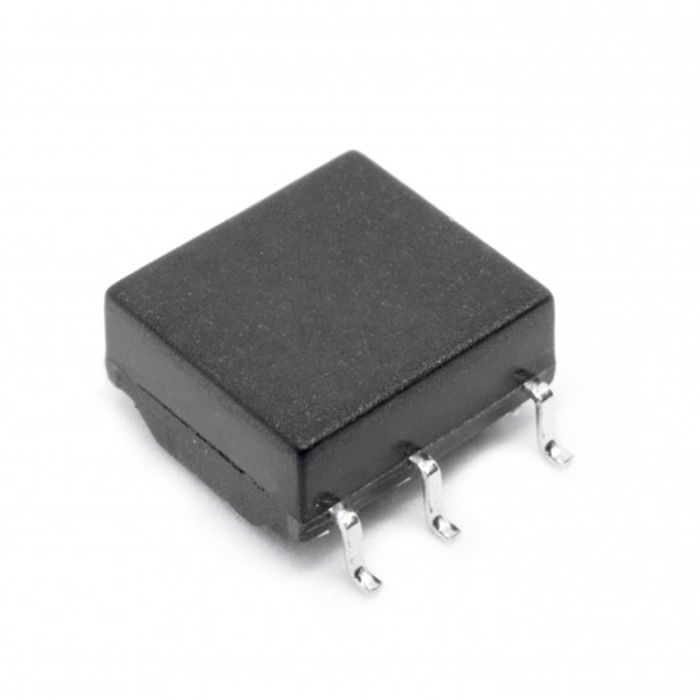

Bourns SM91502AL, üstün gürültü bastırma için entegre ortak mod boğazına sahip tek kanallı Pil Yönetim Sistemi (BMS) izolasyon transformatör modülüdür.Özellikle Elektrikli Araçların (EV) ve Enerji Depolama Sistemlerinin (ESS) yüksek güvenlik gereksinimleri için tasarlanmıştır., SM91502AL seri Daisy zinciri/isoSPITM iletişimini destekler. 1000 VDC çalışma voltajı ve AEC-Q200 uyumlu,En zorlu ortamlarda sağlam sinyal bütünlüğünü ve galvanik izolasyonu sağlar..
SM91502AL, BMS iletişim yalıtımı için pratik bir seçim olarak öne çıkıyor, çünkü elektrik performansını üretim hazır güvenilirliği ile birleştiriyor.Özellikleri, güvenilir sinyal birleştirme ve güçlü izolasyon özellikleri gerektiren sistemler için uygun hale getirir..
| Parametreler | Spesifikasyon |
|---|---|
| Açık devre indüktansı (OCL) | 150 μH min. / 450 μH maksimum. |
| OCL için test koşulları | 100 kHz, 0,1 V, -40 °C ila +125 °C |
| Sızıntı indüktansı | 0.5 μH en fazla. |
| Sızıntı indüktans testi koşulları | 100 kHz, 0,1 V |
| DCR - Transformör tarafı | 0.45 Ω maksimum. |
| DCR - CM Choke Side | 0.85 Ω maksimum. |
| Dönüş oranı | 1%1 ±2 |
| Ekleme Kaybı | -0.25 dB en fazla. @ 4 MHz |
| Geri dönüş kaybı (Z dışarı = 100 ohm) | -22 dB min. @ 4 MHz |
| Ortak mod reddetme oranı | -35 dB min. @ 1 ¢100 MHz |
| Ortak mod reddetme oranı | -28 dB min. @ 100~200 MHz |
| Hi-Pot (1 mA, 60 saniye) | 4300 VDC |
| Çalışma Voltajı | 1000 VDC |
| Parametreler | Spesifikasyon |
|---|---|
| Fonksiyonel yalıtım | - Evet. |
| Çalışma sıcaklık aralığı | -40 °C - +125 °C |
| Depolama sıcaklık aralığı | -25 °C ila +85 °C |
| Nem Duyarlılığı Seviyesi | 1 |
| ESD Sınıflandırması (HBM) | N/A |
| Paketleme | Teyp ve Rulo |
| Makara miktarı | 800 adet. 13 inçlik makara. |
| İptal | Cu/Ni/Sn |
| Uygunluk | RoHS uyumlu |
SM91502AL BMS Transformörü, pil izleme ağları içinde izole etme ve istikrarlı iletişim gerektiren tasarımlar için uygundur.
Bir Pil Yönetim Sisteminde, sinyal bütünlüğü ve güvenliği müzakere edilemez. SM91502AL, işlevsel yalıtım ve geniş bir çalışma sıcaklık aralığı (-40 ° C'den + 125 ° C'ye),Kaputanın altındaki otomotiv ortamlarına uygun hale getirirDüşük sızıntı indüktansi (maximum 0,5 μH) yüksek hızlı veri doğruluğunu sağlarken, yüksek CMRR sisteminizi yüksek güçlü invertörler tarafından üretilen ortak mod gürültüsünden korur.
SM91502AL, pil yönetim sistemi iletişim ve izolasyon devrelerinde, özellikle IsoSPI ve seri güveler zinciri tasarımlarında kullanılan bir BMS transformatörüdür.
SM91502AL AEC-Q200 uyumludur.
Çalışma voltajı 1000 VDC.
Hİ-POT değerlendirmesi 4300 VDC'dir. 60 saniye boyunca 1 mA'da.
Analog Cihazlar LTC6804-1 / LTC6811 ve MC33771 / MC33772 ile referans tasarımlarını destekler.
