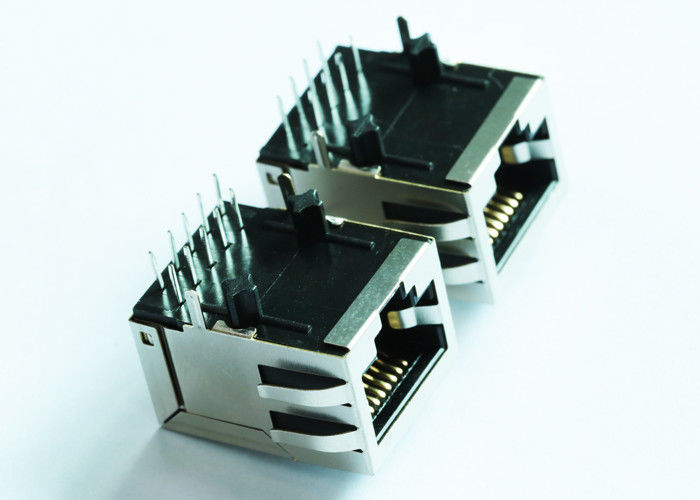

ARJM11A1-805-NN-EW2 Hızlı Konnektörler Rj45 Tümleşik 2.5 Gigabayt Filtre

Hızlı Ayrıntılar

2.5G BASE-T RJ45 1 x 1 ENTEGRE MANYETİK KONNEKTÖR

1.RJ-45 FCC standardına uygun olması gerekir
2. IEEE802.3u standartlarının gereklerini yerine getirir.
2.5G BASE-TX manyetik ile 3.RJ 45 konektörü.
4. RoHS gereklilikleri ile tamamlayın - tüm parça No Cd, No Hg, No Cr6 +, PBB ve PBDE ve harici pinlerde No Pb yok.
5. Çalışma sıcaklığı aralığı: 0 + ila + 70 ℃.
6. Depolama sıcaklık aralığı: -25 ℃ ila + 125 ℃

7. Tasarım Modeli : 【ARJM11A1-805-NN-EW2】

8. Seri Üretim Modeli : 【LPJdivenNL】

MAG.REVERSE LATCH,

LED isteğe bağlı; EMI-parmak İsteğe bağlı.

Açıklama

İş ortağı

• Teksas Aletleri

LINK-PP, TI'nin tercih edilen tedarikçisidir.

TI web sitesini ziyaret etmeye hoş geldiniz: http://www.ti.com/tool/beaglebk#0

BeagleBone Board üzerindeki "LINK-PP" logomuza bakacaksınız.

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Bağlayıcı
2) Kriko Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Eklenti:
1) Kriko Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Fesih İle İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Port Konfigürasyonu = Tek / Çok
2) EMI Parmakları - Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzeye Montaj

7. Konut İlgili Özellikler:
1) Konektör Stili = Kriko

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C kabiliyetine sahip dalga lehimi,

260 ° C kabiliyetine sahip dalga lehim, 265 ° C kabiliyetine sahip dalga lehim

Yeniden Lehimleme İsteğe Bağlı;
3) RoHS / ELV Uyum Tarihi: Her zaman RoHS uyumluydu

9. Kimlik İşaretlemesi:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Renk (Konum # 2) = Yeşil - 250 ohm direnç

10. Kullanım Şartları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Uygulamalar

ADSL modemler, Anakart Üzerinde LAN gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateway kurulumu, Sınır Geçidi Protokolü, hızlı ethernet switch gibi N çalışma ve haberleşme cihazları . ..

Rekabet avantajı

18 yıllık üretim tecrübesi,

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için Tasarım .......

Ems uygulama

Dahili Esnek PCB Montajı; Sert-Esnek PCB Düzeneği; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Üzerindeki Talaş; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Montajından; Yüzey Montaj Grubu; Sistem montajı; Baskılı Devre Kartı Tertibatı
