Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: S16-2019
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Parça Numarası: |
Lp2019anl uyumlu S16-2019 |
Oranı dönüş: |
1CT: 1CT |
ethernet: |
10/100base-t |
Poe Destek: |
PoE+ |
İzolasyon voltajı: |
1500V |
Çalışma Sıcaklığı: |
- 40 ila + 85 ° C |
Parça Numarası: |
Lp2019anl uyumlu S16-2019 |
Oranı dönüş: |
1CT: 1CT |
ethernet: |
10/100base-t |
Poe Destek: |
PoE+ |
İzolasyon voltajı: |
1500V |
Çalışma Sıcaklığı: |
- 40 ila + 85 ° C |

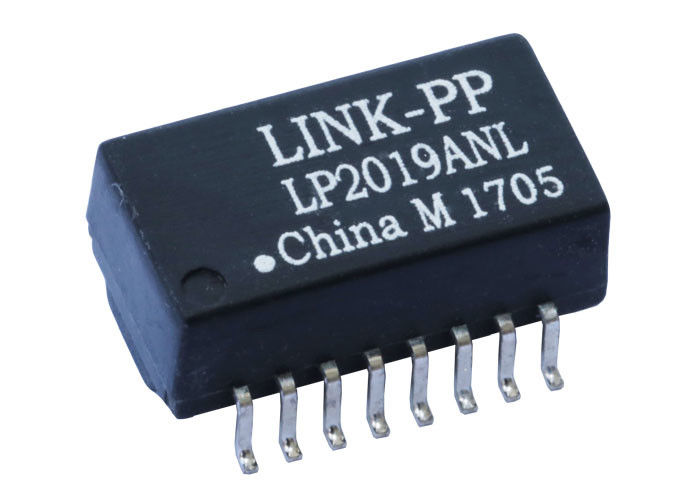

S16-2019 Ethernet Manyetik PoE Transformatörü tek portlu bir LAN manyetik modülüdür ve 10/100Base-T Ethernet arayüzleri için tasarlanmıştır. Ethernet PHY ve RJ45 konektörü arasında sinyal izolasyonu, empedans eşleştirmesi ve EMI bastırma sağlar.
Bu Ethernet transformatörü yaygın olarak router, switch, IP kamera, VoIP telefon ve kablosuz erişim noktaları gibi cihazlarda kullanılır, özellikle Power over Ethernet (PoE) özelliği sağlamak için bu bileşeni Ethernet donanımına entegre eder.
Hızlı Ethernet ağları için optimize edilmiş entegre manyetiklere sahip S16-2019 LAN transformatörü, IEEE Ethernet izolasyon ve performans gereksinimlerini karşılarken kararlı veri iletimini destekler.
Mühendisler genellikle yüksek sinyal bütünlüğü, elektromanyetik uyumluluk ve güvenilir ağ bağlantısı sağlamak için bu bileşeni Ethernet donanımına entegre eder.
|
Parametre |
Özellik |
Değer |
Birim |
Koşul |
|---|---|---|---|---|
|
Sarım Oranı |
TX |
1CT:1CT |
- |
- |
|
Sarım Oranı |
RX |
1CT:1CT |
- |
- |
|
Giriş Kaybı |
0.1-100MHz |
-1.0 |
dB |
MAX |
|
Geri Dönüş Kaybı |
0.1-30MHz |
-18 |
dB |
MIN |
|
Geri Dönüş Kaybı |
30-60MHz |
-13 |
dB |
MIN |
|
Geri Dönüş Kaybı |
60-80MHz |
-12 |
dB |
MIN |
|
Çapraz Konuşma |
0.1-100MHz |
-35 |
dB |
MIN |
|
DCMR (Diferansiyelden Ortak Mode Reddi) |
30MHz |
-42 |
dB |
MIN |
|
DCMR |
60MHz |
-36 |
dB |
MIN |
|
DCMR |
100MHz |
-33 |
dB |
MIN |
|
CMRR (Ortak Mode Reddi Oranı) |
1-100MHz |
-40 |
dB |
TYP |
|
Endüktans (L) |
1-3, 6-8 |
350 |
µH |
100KHz, 0.1V, 8mA DC'de MIN |
|
DC Direnci (DCR) |
1-3, 6-8 |
0.9 |
OHM |
MAX |
|
Kaçak Endüktans (LK) |
1-3 (Bağlantı: 16+14) |
0.5 |
µH |
100KHz, 0.1V'de MAX |
|
Kaçak Endüktans (LK) |
6-8 (Bağlantı: 11+9) |
0.5 |
µH |
100KHz, 0.1V'de MAX |
|
Sargılar Arası Kapasitans (Cw/w) |
(1-3), (16-14) |
28 |
pF |
100KHz, 0.1V'de MAX |
|
Sargılar Arası Kapasitans (Cw/w) |
(6-8), (11-9) |
28 |
pF |
100KHz, 0.1V'de MAX |
|
İzolasyon Gerilimi |
- |
1500 |
V |
- |
|
Çalışma Sıcaklığı |
- |
-40 ila +85 |
°C |
- |
|
PoE Akım Kapasitesi |
- |
350 |
mA |
- |
| Parametre | Değer |
|---|---|
| Paket Tipi | Yüzey Montaj (SMD) |
| Pin Sayısı | 16 Pin |
| Yapı | Açık Çerçeve |
| Çekirdek Yapısı | Port Başına 6 Çekirdek |
| Uzunluk | ~12.7 mm |
| Genişlik | ~9.3 mm |
| Yükseklik | ~6.2 mm |
| Montaj Tipi | SMT |
Kompakt SMD ayak izi, S16-2019 manyetik modülünün alan kısıtlı Ethernet cihaz tasarımlarına sığmasını sağlar.
S16-2019 Ethernet manyetik modülü, Power over Ethernet (PoE uygulamalarını) destekler, ağ kablolarının hem veri hem de elektrik gücü iletmesini sağlar.
Uyumlu PoE standartları şunlardır:
Bu, transformatörü aşağıdaki gibi cihazlar için uygun hale getirir:
S16-2019 transformatör modülü Ethernet PHY çipi ile RJ45 konektörü arasına yerleştirilir.
Tipik sinyal yolu:
Ana işlevleri şunlardır:
S16-2019 LAN transformatörü yaygın bir 10/100Base-T Ethernet manyetik modülleri kategorisine aittir ve eşdeğer parçalar birden fazla üreticiden temin edilebilir.
Tipik uyumlu modeller şunlardır:
Bu bileşenler, Ethernet arayüzü tasarımları için benzer elektriksel performansı ve pin yapılandırmasını paylaşır.
