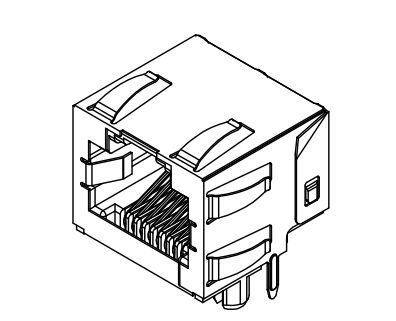

44620-0002 Kalkanlı RJ45 Modüler Jack

44620-0002 yüksek yoğunluklu ağ ve telekomünikasyon uygulamaları için tasarlanmış yüksek performanslı, tek portlu (1x1) ters çevrilmiş modüler bir jakdır. Düşük profilli, dik açılı bir yerleşime sahip bu korumalı konektör, kompakt ortamlarda dayanıklılık ve üstün sinyal bütünlüğü için tasarlanmıştır.

Öne çıkan RJ-11 Engelleme Özelliği mekanik bir koruma sağlayarak, RJ-45 arayüzünün dış pinlerine zarar verebilecek daha küçük RJ-11 veya RJ-12 fişlerinin yanlışlıkla takılmasını önler.

Manyetik Olmayan Tek Portlu RJ45 Konektör Özellikleri:

Korumalı 8P8C RJ45 Dişi Konektörler, ağ bağlantısı için güvenilir bileşenlerdir. Kolay ve güvenli bir jak takılmasını sağlayan yukarı doğru mandallı 1X1 tek porta sahiptir. LED'siz olması, görsel durum göstergesi gerektirmeyen cihazlar için uygundur. Bu korumalı RJ45 konektörü, RoHS ve çevresel sürdürülebilirlik düzenlemelerine uygundur.

• Ters Tasarım (Üst Mandallı): PCB alanını optimize eder ve dar muhafazalarda kablo yönetimini basitleştirir.
• Entegre Koruma: Mükemmel EMI koruması ve topraklama sağlamak için panel topraklama sekmeli pirinç kalkan içerir.
• RJ-11 Engelleme Koruması: Yanlış fiş takılmasından kaynaklanan hasarı önleyen özel mekanik tasarım.
• Üstün Malzeme Kalitesi: Yüksek sıcaklığa dayanıklı, cam elyaf takviyeli Naylon (UL 94V-0) ve yüksek iletkenliğe sahip fosfor bronz terminallerden üretilmiştir.
• Güvenilir Kaplama: Kontak alanındaki 50 mikron (1.27 $mu$m) seçici altın kaplama, 500 döngüye kadar uzun süreli eşleşme dayanıklılığı sağlar.

44620-0002 Manyetik Olmayan RJ45​ Detaylı Özellikler

Fiziksel ve Mekanik

Elektriksel Özellikler

Lehim ve Çevre​ Özellikleri

44620-0002 RJ45 Veri Sayfası:

RJ45 Modüler Jak Uyumluluk ve Standartlar

• FCC Yönetmeliği: Modüler Jaklar için FCC Bölüm 68.5'e uygundur.
• Kozmetik Standart: PS-45499-002'nin Sınıf B gereksinimlerine uygundur.
• Ürün Özellikleri: PS-43860-003.
• Yanmazlık: UL 94V-0 Dereceli.

Molex 44620-0002 RJ-45 Ters Modüler Jak SSS

1. Genel Ürün Genel Bakışı

S1: "RJ-11 Engelleme Özelliği" nedir?

Bu, bir RJ-11 fişinin RJ-45 jakına yanlışlıkla takılmasını önleyen, hassas dış pinleri hasardan koruyan mekanik bir tasarımdır.

S2: Bu konektör için "Ters" ne anlama geliyor?

Jak, üst mandallı bir yerleşime sahiptir. Konektör PCB'ye monte edildiğinde eşleşen kablonun kilitleme mandalı yukarı bakar.

S3: Bu konektör korumalı mı?

Evet. EMI koruması ve panel topraklama sekmeleri için pirinç kalkan içerir.

2. Malzeme ve Yapı Kalitesi

S1: Hangi malzemeler kullanılıyor?

• Gövde: Siyah, cam elyaf takviyeli Naylon (PA), UL 94V-0 dereceli
• Terminaller: Yüksek performanslı Fosfor Bronz
• Kalkan: Dayanıklı Pirinç

S2: Kaplama özellikleri nelerdir?

• Kontak Alanı: Min 50 μin (1.27 μm) Altın
• PC Kuyruk Alanı: Min 100 μin (2.54 μm) Kalay
• Alt Kaplama: Min 50 μin (1.27 μm) Nikel
• Kalkan: 50 μin (1.27 μm) Bakır alt kaplama üzerine 100 μin (2.54 μm) Nikel

3. Teknik Özellikler ve Ayak İzi

S1: Jakın yüksekliği nedir?

Düşük profilli yükseklik: 13.46 mm (.530")

S2: Önerilen PCB kalınlığı nedir?

1.57 mm (.062")

S3: PCB düzeni için delik çapı toleransları nelerdir?

Tipik terminal delik çapı: 0.89 ± 0.08 mm (.035" ± .003")

4. Uyumluluk ve Standartlar

S1: Bu jak FCC düzenlemelerine uyuyor mu?

Evet, modüler jaklar için FCC Yönetmeliği Bölüm 68.5'e uygundur.

S2: Kozmetik spesifikasyon nedir?

Kozmetik spesifikasyon PS-45499-002'nin Sınıf B gereksinimlerine uygundur.

S3: Bu jaklar istiflenebilir mi?

Panel topraklama sekmeleri olmayan versiyonlar için yan yana istiflenebilirlik desteklenir.

5. Paketleme ve Taşıma

S1: 44620-0002 nasıl paketlenir?

Molex spesifikasyonu PK-43860-005'e göre termoform tepsilerde paketlenir.

S2: Lehimleme için sıcaklık aralığı nedir?

260°C'ye kadar dalga lehimlemeye dayanıklıdır.
