Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: JT7-1119NL
belge: LPJK9093AONL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.5-$2.3
Ambalaj bilgileri: TEPSİ
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 500.000/Ay
Parça numarası: |
JT7-1119NL |
Uyumlu P/N: |
LPJK9093AONL |
Ürün Tipi: |
10GBASE-T RJ45 MagJack |
Bağlantı noktası yapılandırması: |
1×1 Tek Bağlantı Noktası |
Montaj Stili: |
Delikten (THT) |
Poe Yeteneği: |
4 Çiftli PoE, 90W |
İzolasyon voltajı: |
2250 VDC |
Kontak Kaplama: |
50μ" Altın |
Parça numarası: |
JT7-1119NL |
Uyumlu P/N: |
LPJK9093AONL |
Ürün Tipi: |
10GBASE-T RJ45 MagJack |
Bağlantı noktası yapılandırması: |
1×1 Tek Bağlantı Noktası |
Montaj Stili: |
Delikten (THT) |
Poe Yeteneği: |
4 Çiftli PoE, 90W |
İzolasyon voltajı: |
2250 VDC |
Kontak Kaplama: |
50μ" Altın |

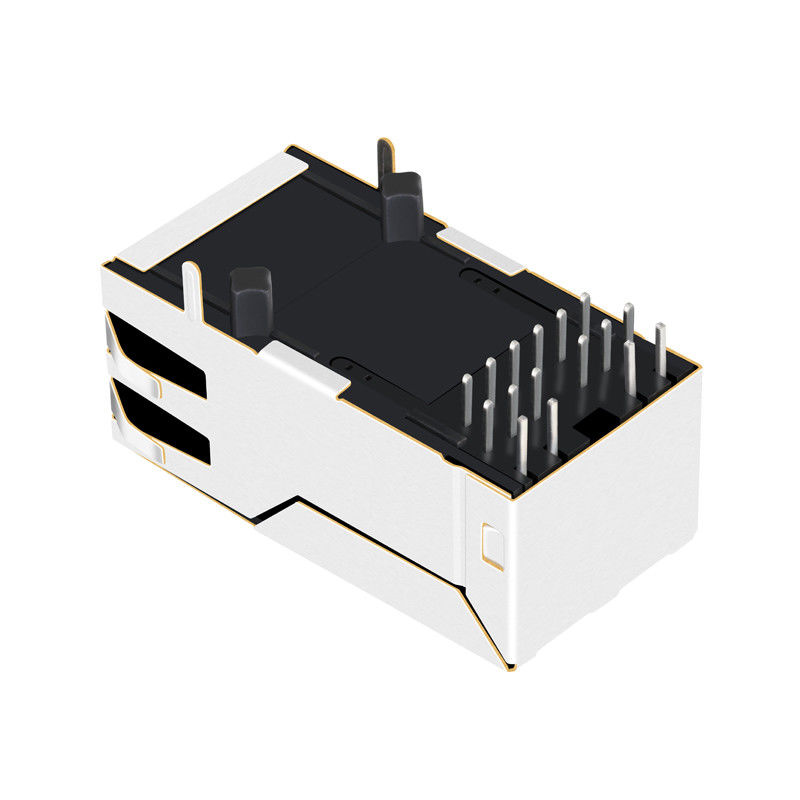

JT7-1119NL, entegre manyetiklere, 90 W 4 çift PoE desteğine, 2250 V izolasyona, Yeşil/Sarı ve Yeşil LED'lere ve IEEE 802.3 uyumluluğuna sahip 1x1 10GBASE-T RJ45 konnektördür. Anahtarlar, sunucular, endüstriyel Ethernet ve PoE ağ ekipmanı için idealdir.
Pulse Electronics'in JT7-1119NL'si, yeni nesil ağ ekipmanı için tasarlanmış birinci sınıf, yüksek performanslı bir 10GBASE-T RJ45 Konektörüdür. 1x1 tek bağlantı noktalı konfigürasyona, entegre manyetiklere ve sağlam 4 Çift 90 W PoE özelliklerine sahip bu yandan girişli Geçiş Teknolojisi (THT) konektörü, IEEE 802.3 spesifikasyonlarının katı taleplerini karşılamak üzere tasarlanmıştır. Üstün EMI koruması, maksimum dayanıklılık için 50 µ" altın temas kaplaması ve kompakt dik açılı ayak iziyle JT7-1119NL, yüksek hızlı sunucular, anahtarlar, yönlendiriciler ve baz istasyonları için ideal çözümdür.
JT7-1119NL, geleneksel PoE çözümlerine göre çok daha yüksek güç dağıtımı gerektiren modern Ethernet Üzerinden Güç dağıtımlarını destekler.
| Parametre | Değer |
| Yetki Belgesi Türü | 4 Çiftli PoE |
| Maksimum Güç | 90W |
| Sürekli Akım | Çift başına 900 mA |
| Dalgalanma Akımı | 75 ms için çift başına 1A |
| Kategori | Şartname | Detaylar |
|---|---|---|
| Genel ve Mekanik | Parça Numarası | JT7-1119NL |
| Bağlantı Noktası Sayısı | 1x1 (Tek Bağlantı Noktalı) | |
| Hız | 10GBASE-T | |
| Paket Tipi | THT (Delik İçi Teknoloji) | |
| PCB Montaj Açısı | Yan Giriş (Dik Açı) | |
| Mandal Yönü | Mandal YUKARI | |
| Boyutlar (U × G × Y) | 34,29 mm × 16,51 mm × 13,33 mm (1,350" × 0,650" × 0,525") | |
| Pim Uzunluğu | 3,43 mm (0,135") | |
| Panel Kesimi | 17,27 mm × 13,72 mm (0,680" × 0,540") | |
| Elektriksel Özellikler | Dönüş Oranı | 1:1 (%1,00 ± 2) |
| Endüktans (OCL) | 120 µH MIN @ 100 kHz, 100 mV | |
| PoE Derecelendirmesi | 4 Çiftli PoE, 90 W (bükülü çift başına 900 mA MAX sürekli akım) | |
| Giriş-Çıkış İzolasyonu | 2250 VDC MIN @ 60 Saniye | |
| Ekleme Kaybı | -3,0 dB MAKS @ 100 KHz; -2,0 dB MAKS (-1,4 dB TİP) @ 1~400 MHz |
|
| Geri Dönüş Kaybı (Z OUT = 100 OHM ± %1) | -22 dB MIN @ 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN @ 100~500 MHz |
|
| Çapraz Konuşma (Bitişik Kanallar) | -28 dB MIN (1~100 MHz) -19 dB MIN (100~500 MHz) |
|
| Ortak Mod Reddetme Oranı (CMRR) | -26 dB MIN @ 100~500 MHz | |
| Malzemeler ve Kaplama | Temas Temas Alanı Kaplaması | 50 µ'' Altın (Au) üzeri 50 µ'' MIN Nikel (Ni) alt plaka |
| Lehim Kuyruğu Kaplama | 200–500 µ'' %100 Mat Kalay | |
| Kontak Taban Malzemesi | Fosfor Bronz | |
| Plastik Muhafaza | Termoplastik Malzeme, UL 94V-0 Yanıcılık Derecesi | |
| Metal Kalkan | Nikel Kaplamalı Bakır Alaşımı | |
| LED Yapılandırması | Sol LED | İki Renkli Yeşil/Sarı (565–575 nm / 585–595 nm) |
| Sağ LED | Tek Renkli Yeşil (568 nm) | |
| İleri Gerilim (VF) | 2,1V ~ 2,7V @ 20mA | |
| Güç Tüketimi (Pd) | 105 mW MAKS (Sol) / 68 mW MAKS (Sağ) | |
| Çevre ve Lehimleme | Çalışma Sıcaklığı | 0°C ila +70°C |
| Depolama Sıcaklığı | -20°C ila +125°C | |
| RoHS Durumu | EVET, RoHS-6 Uyumlu | |
| Lehimlenebilirlik (J-STD-002) | 245°C Daldırma ve Bakma Testi uyumlu | |
| Dalga Lehimleme (J-STD-075) | W2, 270°C Dalga Lehim yoluyla maksimum | |
| Nem Hassasiyeti (J-STD-020) |
Seviye 1 (MSL 1 - Neme duyarlı değil) |
JT7-1119NL 90W PoE RJ45 konektörü, basitleştirilmiş ağ teşhisi için entegre durum LED'leri içerir.
| LED Konumu | Renk | Tipik İşlev |
| Sol LED | Yeşil | Bağlantı Etkinliği |
| Sol LED | Sarı | Hız/Durum |
| Sağ LED | Yeşil | Güç/Bağlantı Durumu |
| Parametre | Yeşil (Sol) | Sarı (Sol) | Yeşil (Sağ) |
| Dalgaboyu | 565-575 nm | 585-595 nm | 568 deniz mili |
| Maksimum Güç Dağılımı | 105 mW | 105 mW | 68 mW |
| Tepe İleri Akım | 140 mA | 140 mA | 150 mA |
| İleri Gerilim @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL aşağıdakilerle uyumludur:
| Parametre | Değer |
| Çalışma Sıcaklığı | 0°C ila +70°C |
| Depolama Sıcaklığı | -20°C ila +125°C |
| Nem Hassasiyeti | Seviye 1 |
| Dalga Lehim Sıcaklığı | 270°C'ye kadar |
Güvenilir birini arıyorumEntegre manyetiklere ve 90W PoE desteğine sahip 10GBASE-T RJ45 konnektör?
JT7-1119NL, zorlu ağ uygulamaları için mükemmel sinyal bütünlüğü, sağlam izolasyon koruması ve kanıtlanmış Ethernet performansı sağlar. Fiyatlandırma, numuneler, veri sayfaları, PCB önerileri ve toplu üretim desteği için bugün mühendislik ve satış ekibimizle iletişime geçin.
JT7-1119NL, 10 Gigabit performansı ve PoE desteği gerektiren yüksek hızlı Ethernet ağ ekipmanı için tasarlanmış entegre manyetiklere sahip tek bağlantı noktalı bir 10GBASE-T RJ45 konektörüdür.
Evet. Konektör, 90 W'a kadar güç dağıtımıyla 4 çift PoE'yi destekler ve bu da onu PoE++ uygulamaları için uygun hale getirir.
Entegre manyetik modül, 60 saniye boyunca minimum 2250VDC izolasyon voltajı sağlar.
Evet. Ürün, RoHS-6 çevre gereksinimleriyle tamamen uyumludur.
Genellikle anahtarlarda, yönlendiricilerde, erişim noktalarında, endüstriyel Ethernet cihazlarında, gözetim sistemlerinde ve diğer 10 Gigabit ağ ekipmanında kullanılır.
