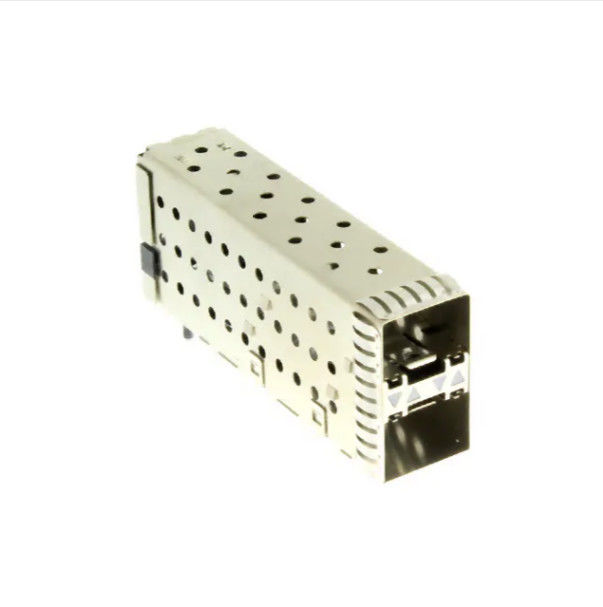

1-2007492-5 2x1 İstiflenmiş SFP+ Kafes Montajı Delik Baskı-Fit

Bu1-2007492-5birbirleştirilmiş konektörlü yığılmış SFP+ kafes montajıGüvenilir sinyal performansı, güçlü EMI sınırlaması ve dayanıklı PCB montajı gerektiren yüksek yoğunluklu takılabilir I/O uygulamaları için tasarlanmıştır.2 x 1 port matrisi,delikli baskı cihazı sonlandırma, veEMI arttırıldıBu kafes montajı, mekanik istikrar ve sinyal bütünlüğünün önemli olduğu kompakt ağ ve iletişim ekipmanları için tasarlanmıştır.

Bu model birNikel gümüş kafes,İç/dış EMI yayları, ve birIşık borusu dahil, ileri düzeyde pano düzeyinde bağlantı sistemleri tasarlayan mühendisler için pratik bir seçim haline getirir.-55 ila 105 °C arasında geniş çalışma sıcaklık aralığıaynı zamanda zorlu endüstriyel ve ağ ortamlarını da destekliyor.

1-2007492-5 2x1 SFP+ Kafesin Ana Özellikleri

• Yüksek liman yoğunluğu:2x1 yığılmış matris konfigürasyonu, kompakt bir ayak izi içinde iki port sağlar.
• Yüksek Hızlı Performansı:Verim hızları için optimize edilmiş16 Gb/s.
• Entegre tasarım:Entegre 40 pozisyonlu bir bağlantı ile gelir ve dahilışık borularıAçık bir durum sinyali için.
• Gelişmiş EMI Koruması:Sinyal saflığını sağlamak ve sıkı elektromanyetik müdahale standartlarını karşılamak için hem iç hem de dış EMI yayları bulunur.
• Güçlü İnşaat:Nikel Gümüşten, maksimum iletkenlik ve korozyon direnci için palladium-nikel kaplama üzerine altın veya altın flaş ile üretilmiştir.

- Hayır.

Teknik özellikleri 1-2007492-5 SFP+ Kafes Montajı

1-2007492-5 SFP+ Kafes Çizimi

1-2007492-5 Mekanik ve Malzeme Ayrıntıları

• Kafes malzemesi:Nikel Gümüş (mükemmel termal ve EMI özellikleri).
• İletişim çiftleşme alanı:Altın veya Altın Flash Palladium Nikel üzerinde (.76 μm kalınlığı).
• Kuyruk kaplama:Nikel üzerine teneke.
• Sonlandırma postunun uzunluğu:3 milimetre.
• Işık borusu dahil:- Evet. - Evet.

Yığılmış SFP + Kafes Tipik Uygulamalar

1-2007492-5 yüksek hızlı sinyal iletimi gerektiren "EMI Geliştirilmiş" uygulamalar için idealdir, şunları içerir:

• Değiştiriciler ve Yönlendiriciler
• Depolama Alanı Ağları (SAN)
• Ağ Arayüz Kartları (NIC)
• Yüksek Performanslı Bilgisayar (HPC)
• Telekomünikasyon Ana İstasyonları

1-2007492-5 SFP+ Kafes için Tasarım ve Performans Notları Işık borusu

Bu16 Gb/s maksimum veri hızıBu kafes montajı, güvenilir yüksek hızlı performansı gerektiren SFP + uygulamaları için uygundur.-55 ila 105 °C çalışma aralığıdaha sert ortamlarda kullanımı desteklerken,Nikel gümüş kafes malzemesidayanıklı bir mekanik yapıya katkıda bulunur.

Bu0.8 mm merkez çizgisive40 pozisyonlu düzenPCB ve mekanik entegrasyon için önemli ayrıntılardır, özellikle ön panel aralıklarını ve kart düzeyinde kısıtlamaları hizalarken.,Bu detaylar elektrik özellikleri kadar önemlidir.

1-2007492-5 Press-Fit Hakkında Sıkça Sorulan Sorular SFP+ Kafes

Bu1-2007492-5 2x1 yığılmış SFP+ kafesigüvenilir yüksek hızlı bağlantı uygulamaları için tasarlanmış kompakt, EMI bilinçli, baskılı kafes montajıdır. Entegre bağlantı yapısı, sağlam mekanik özellikleri,ve geniş bir çalışma sıcaklık aralığı, yoğun ağ ve iletişim ekipmanları inşa eden mühendisler için pratik bir seçimdir.

11-2007492-5 nedir?

Bu1-2007492-5birEntegre bir bağlantı ile 2x1 yığılmış SFP+ kafes kümesiYüksek hızlı takılabilir I/O uygulamaları için tasarlanmıştır.

2Bu SFP+ kafesi hangi veri hızını destekler?

Listelenen maksimum veri hızı:16 Gb/s.

3Kafes PCB'ye nasıl monte edilir?

Kullanılıyor.delikli baskı cihazı sonlandırma.

4Bu kafes EMI hassas tasarımlar için uygun mu?

Evet.EMI arttırıldıve içerirİç/dış EMI yayları.

5Bu parça bir ışık borusunu içerir mi?

Evet, özellik listeleriLightpipe dahil: Evet.
