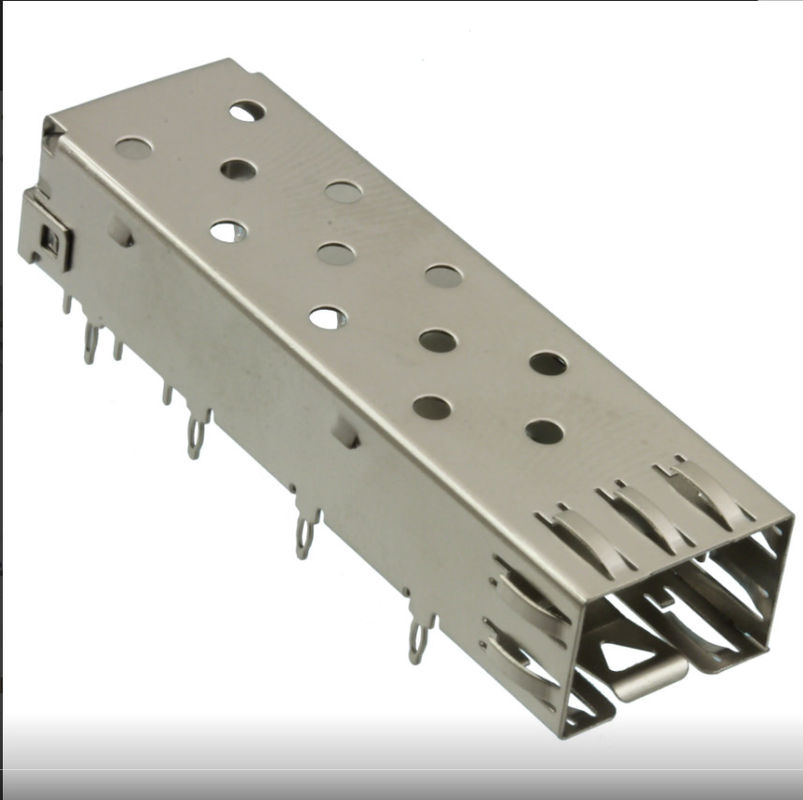

2227302-1 4Gb/S SFP Kafes Tek Parça Basınçlı Bağlantı

2227302-1 SFP Kafesibirtek bağlantı noktalı 1x1 SFP kafes konektörüKompakt, yüksek güvenilirliğe sahip ağ donanımı için tasarlanmıştır. ile inşa edilmişdelik içinden bastırarak takılan montaj stiliVepaslanmaz çelik kafes malzemesiBu SFP kafesi, zorlu sistem ortamlarında güvenli PCB entegrasyonunu, güçlü EMI korumasını ve istikrarlı mekanik performansı destekler.

bir ile4 Gb/sn maksimum veri hızı2227302-1 kafesi, güvenilir optik modül tutma, etkili koruma ve uyumluluk gerektiren uygulamalar için uygundur.SFP MSA uyumlu alıcı-vericiler. Onunışık borusu yokkonfigürasyonu, entegre optik gösterge kanalları gerektirmeyen tasarımlar için onu basit bir seçim haline getirir.

2227302-1 SFP Kafesinin Teknik Özellikleri

1. Fiziksel Yapılandırma

2. Performans ve Çevre

2227302-1 Press-Fit SFP Kafesinin Özellikleri

1. Kompakt 1x1 Bağlantı Noktası Yapılandırması: 2227302-1,tek bağlantı noktalı SFP kafesiAlan bilincine sahip ağ ekipmanları için tasarlanmıştır. Kompakt ayak izi, onu PCB alanının sınırlı olduğu sistemler için mükemmel bir seçenek haline getiriyor.

2. Delikten Bastırarak Geçmeli Montaj: Bu kafes birdelikten bastırarak geçirme PCB montaj stili, güçlü mekanik tutma ve tutarlı montaj performansı sağlamaya yardımcı olur. Presle geçirme kurulumu aynı zamanda yüksek hacimli üretimde güvenilir üretim iş akışlarını da destekler.

3. Paslanmaz Çelik Konstrüksiyon: Kafes0,25 mm kalınlığında paslanmaz çelikGüçlü ve dayanıklı bir mekanik yapı sağlar. Malzeme, EMI koruma performansını desteklerken konnektör stabilitesinin korunmasına yardımcı olur.

4. EMI Korumalı Yapı: Tasarım şunları içerir:iç ve dış EMI yaylarıHassas ağ uygulamalarında elektromanyetik paraziti azaltmaya ve sinyal bütünlüğünü iyileştirmeye yardımcı olmak için.

5. SFP MSA Uyumluluğu: Kafes,SFP MSA uyumlu alıcı-vericilerle eşleştirin, standart SFP tabanlı platform tasarımlarına uygun hale getirir.

6. Işık Borusu Yok: Bu sürüm sağlanırışık borusu olmadanAlternatif LED düzenlemeleri kullanan veya entegre optik göstergeler gerektirmeyen uygulamalar için idealdir.

2227302-1 Tek ParçaSFP Kafes Çizimi

PCB Tasarımı ve Entegrasyon Gereksinimleri:

Optimum performansı ve mekanik uyumu sağlamak için aşağıdaki PCB spesifikasyonları önerilir:

• Minimum PCB Kalınlığı (Tek Taraflı):1,50 mm [0,059 inç]
• Minimum PCB Kalınlığı (Çift Taraflı):3,00 mm
• Topraklama:EMI bastırma standartlarını korumak amacıyla kasa zemini için entegre pedler ve kanallar gereklidir.
• ESD Koruması:Nakliye ve taşıma sırasında bileşenlerin hasar görmesini önlemek için özel ESD tepsi ambalajında ​​gönderilir.

Mekanik ve Montaj Notları

2227302-1 SFP kafesi, güvenilir kart düzeyinde montaj ve uzun süreli kullanım için tasarlanmıştır. Verilen spesifikasyonlara göre:

• Kafes şunlardan yapılmıştır:0,25 mm kalınlığında paslanmaz çelik
• Bitişgenel olarak nikel kaplama
• Kaplamasız kenarlara izin verilir
• Pedler ve vialar şu şekilde tasarlanmıştır:şasi zemini
• Kafes desteklerdelik içinden bastırarak geçirme kurulumu
• Önerilen PCB kalınlığı:1,5 mm
• Minimum tahta kalınlığıTek taraflı levhalar için 1,50 mmVeÇift taraflı levhalar için 3,00 mm

Bu ayrıntılar, kafesi hem elektriksel topraklamanın hem de mekanik güvenilirliğin önemli olduğu sistemler için çok uygun hale getirir.

2227302-1 SFP Kafesi Hakkında SSS

2227302-1 SFP Kafesigüvenilir, yüksek performanslı ağ uygulamaları için tasarlanmış kompakt, bastırarak takılan, tek bağlantı noktalı bir SFP kafes konektörüdür. İlepaslanmaz çelik konstrüksiyon,EMI koruma,delikli presle geçmeli montaj, VeSFP MSA uyumluluğuoptik modül entegrasyonu için sağlam bir mekanik ve elektriksel temel sağlar.

Projeniz gerektiriyorsa1x1 SFP kafes konektörüTemiz, yerden tasarruf sağlayan tasarımı ve güvenilir kart düzeyinde performansıyla2227302-1 SFP Kafesigüçlü bir seçimdir.

1. 2227302-1 SFP Kafesi ne için kullanılır?

2227302-1 SFP Kafesi, mekanik ve EMI korumalı arayüz olarak kullanılır.SFP alıcı-vericileriağ ve iletişim ekipmanlarında.

2. 2227302-1 SFP Kafesi standart SFP modülleriyle uyumlu mu?

Evet. Bu amaç için tasarlanmıştırSFP MSA uyumlu alıcı-vericilerle eşleştirin.

3. Bu SFP kafesi bir ışık borusu içeriyor mu?

Hayır, bu sürüm şu şekilde belirtildi:ışık borusu olmadan.

4. Desteklenen maksimum veri hızı nedir?

Kafes bir destekler4 Gb/sn maksimum veri hızı.

5. Önerilen PCB kalınlığı nedir?

Önerilen PCB kalınlığı1,5 mm.
