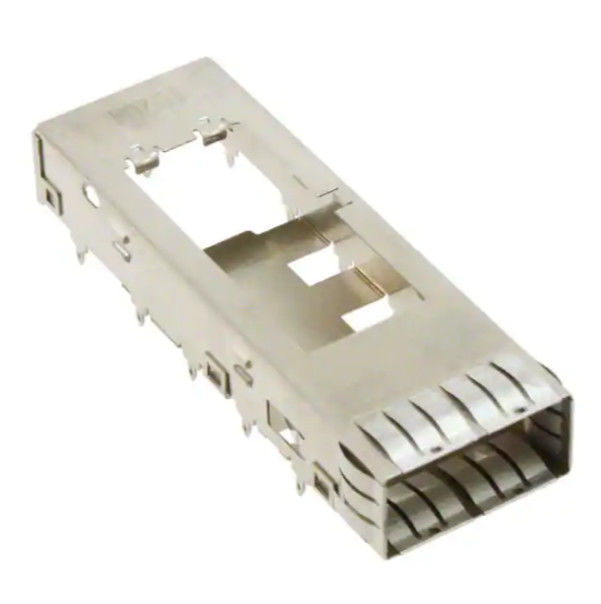

1888617-1 İç/Dış EMI yayları olan Tek Portlu QSFP+ Kafes

TE 1888617-1 QSFP+ Kafesi, QSFP+ takılabilir I/O uygulamaları için tasarlanmış tek bağlantı noktalı, çerçeve boyunca kafes düzeneğidir. QSFP MSA uyumlu alıcı-vericilerle kullanılmak üzere tasarlanmıştır ve PCB bağlantısı için delik içinden bastırarak geçirme sonlandırma yöntemini kullanır. Kafes, dahili/harici EMI yaylarına, nikel gümüş kafes gövdesine ve ısı emici uyumluluğuna sahiptir; bu da onu yüksek yoğunluklu, sinyal odaklı ağ tasarımlarına uygun hale getirir.

1888617-1 QSFP+ Kafesinin Teknik Özellikleri

Neden TE 1888617-1 QSFP+ Kafes Düzeneğini Seçmelisiniz?

Eğer arıyorsanızKompakt ana kart tasarımları için güvenilir QSFP+ kafesi, bu parça temiz bir uyum sunuyor1x1 bağlantı noktası matrisiuygulamalar ve desteklerSFP+ göbekten göbeğe yığılmışçizim/özellik verilerinde listelenen uygulamalar. Tasarım ayrıca şunları içerir:EMI sınırlama özelliklerive birUL 94V-0yanıcılık derecesi, zorlu sistem düzeyinde donanım gereksinimlerine uyum sağlamasına yardımcı olur.

Temel Ürün Özellikleri

• Takılabilir G/Ç Ürün Tipi:Kafes
• Form Faktörü:QSFP+
• Kafes Tipi:Bekar
• Bağlantı Noktası Yapılandırması:1 bağlantı noktası,1x1matris
• EMI Sınırlaması:Dahili/Harici EMI yayları
• Sonlandırma Yöntemi:Açık Delikten - Presle Geçirme
• Isı Emici Uyumlu:Evet
• Kafes Malzemesi:Nikel Gümüş
• PCB Kontak Sonlandırma Kaplaması:Kalay
• Yanıcılık Derecesi:UL 94V-0
• Ambalajlama:Kutu ve Tepsi

1888617-1 QSFP+ Kafes Veri Sayfası - Önerilen PCB Düzeni

1888617-1 QSFP+ Kafes Notları

Yerleşim planlaması için TE, birdelikli preslememontaj yaklaşımı ve müşteri çiziminde PCB ile ilgili rehberlik sağlar. Çizim aynı zamanda tanımlarana kartın üst yüzeyi olarak datum Ave ürünün, yukarıda belirtilen minimum kart kalınlığı gereklilikleri de dahil olmak üzere, belirli ana kart mekanik kısıtlamalarına yönelik tasarlandığını belirtmektedir.

Optimum performansı ve montajı sağlamak için lütfen aşağıdaki teknik yönergelere uyun:

1. PCB Gereksinimleri:Önerilen minimum tahta kalınlığı:1,45mmtek taraflı uygulamalar için ve2,2 mmçift ​​taraflı (göbekten göbeğe) uygulamalar için.
2. Uyumluluk:Bu kafes tüm hayvanlarla çiftleşecek şekilde tasarlandıQSFP MSA uyumlu alıcı-vericiler.
3. Bahar Bitirme:EMI yayları bir kaplamaya sahiptir0,8 µm minimum Kalayüzerinde0,8 µm minimum Nikel.
4. İz Temizleme:Kafes ayırıcılarına temas etmemesi koşuluyla, belirtilen alan içerisinde yüzey izlerine izin verilir.
5. Tanılama:Her birim bir içerir2D barkod ve tarih kodu(YYWWD) kolaylaştırılmış envanter takibi ve kalite kontrolü için.

Tipik Uygulamalar

TE 1888617-1 QSFP+ Kafesi aşağıdakiler için güçlü bir seçimdir:

• Yüksek hızlı ağ ekipmanı
• Anahtarlar ve yönlendiriciler
• QSFP+ bağlantı noktası tasarımları
• Yoğun G/Ç panelleri
• EMI kontrolü gerektiren sinyal ara bağlantı platformları

1888617-1 QSFP+ Kafesi Hakkında SSS

S1. TE 1888617-1 QSFP+ modülleri için mi tasarlandı?

Evet. Çizim onu ​​şu şekilde tanımlar:QSFP+ takılabilir G/Ç kafesive onunla eşleştiğini belirtiyorQSFP MSA uyumlu alıcı-vericiler.

Q2. Bu kafes hangi montaj yöntemini kullanıyor?

Kullanırdelikli preslemePCB'ye sonlandırma.

S3. Kafes EMI koruması içeriyor mu?

Evet. Bölüm şunları içerir:dahili/harici EMI yaylarıEMI kontrolü için.

S4. Hangi PCB kalınlığı tavsiye edilir?

TE belirtirTek taraflı panolar için minimum 1,45 mmVeÇift taraflı paneller için 2,2 mm.

S5. Isı emici uyumlu mu?

Evet ürün şu şekilde listeleniyor:ısı emici uyumlu.
