Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168
Model numarası: 1658391-2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10/100/25K
Fiyat: $7.5-$11.5
Ambalaj bilgileri: Tepsi
Teslim süresi: 5-7 gün
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 350K/Ay
Parça numarası: |
1658391-2 |
Ürün türü: |
PT Konnektörlü Kafes Düzeneği |
Takılabilir Form Faktörü: |
SFP (küçük form faktörü takılabilir) |
Bağlantı noktası yapılandırması: |
2 x 1 (Gruplanmış/İstiflenmiş) |
Pozisyon sayısı: |
40 (bağlantı noktası başına 20) |
Veri Hızı (Maks): |
4 Gb/sn |
Sonlandırma yöntemi: |
Açık Delikten - Presle Geçirme |
Montaj Yönü: |
Dik Açı |
Çalışma Sıcaklığı: |
-55°C ila 105°C [-67°F ila 221°F] |
EMI'yi Sıkıştırmak: |
İç ve Dış EMI Yayları |
Parça numarası: |
1658391-2 |
Ürün türü: |
PT Konnektörlü Kafes Düzeneği |
Takılabilir Form Faktörü: |
SFP (küçük form faktörü takılabilir) |
Bağlantı noktası yapılandırması: |
2 x 1 (Gruplanmış/İstiflenmiş) |
Pozisyon sayısı: |
40 (bağlantı noktası başına 20) |
Veri Hızı (Maks): |
4 Gb/sn |
Sonlandırma yöntemi: |
Açık Delikten - Presle Geçirme |
Montaj Yönü: |
Dik Açı |
Çalışma Sıcaklığı: |
-55°C ila 105°C [-67°F ila 221°F] |
EMI'yi Sıkıştırmak: |
İç ve Dış EMI Yayları |

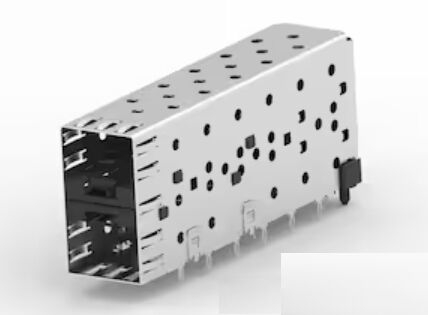

1658391-2, yüksek hızlı ağ ortamlarına kusursuz entegrasyon için tasarlanmış, yüksek performanslı, 2x1 Gruplandırılmış bir SFP Kafes Düzeneğidir. Entegre bir konektöre ve sağlam bir Press-Fit sonlandırma yöntemine sahip olan bu istiflenmiş kafes düzeneği, zorlu I/O uygulamaları için güvenilir sinyal bütünlüğü ve mekanik kararlılık sağlar.
1658391-2 2x1 SFP Kafes Düzeneğiyüksek performanslıdırSFP kafesi ve PT konnektör tertibatıiçin tasarlanmıştakılabilir I/O uygulamalarıgüvenilir sinyal bütünlüğü, kompakt entegrasyon ve verimli PCB düzeneği gerektiren. Bir2x1 yığınlı bağlantı noktası yapılandırması,delikli presle geçirmeli sonlandırmave birstandart profil tasarımı, bu konnektör düzeneği zorlu ağ ve iletişim ekipmanları için çok uygundur.
İçin tasarlandıSFP takılabilir form faktörüuygulamalarda bu kafes düzeneği maksimum veri hızını destekler4 Gb/snve içerirdahili/harici EMI yay özellikleriElektromanyetik koruma performansını artırmaya yardımcı olmak için. Onundik açılı delik montajıVe0,8 mm merkez hattı aralığıalanı önemseyen, yüksek yoğunluklu pano düzenleri için pratik bir seçim haline getirin.
| Parametre | Değer |
|---|---|
| Parça Numarası | 1658391-2 |
| Ürün Tipi | SFP Kafesi ve PT Konnektör Düzeneği |
| Bağlayıcı Türü | SFP |
| Bağlayıcı Stili | Kafesli Priz, Gruplu (2x1) |
| Takılabilir Form Faktörü | SFP |
| Kafes Tipi | Yığılmış |
| Bağlantı Noktası Sayısı | 2 |
| Bağlantı Noktası Matrisi Yapılandırması | 2x1 |
| Pozisyon Sayısı | 40 (20x2) |
| Montaj Tipi | Açık Delikten, Dik Açı |
| PCB'ye Sonlandırma Yöntemi | Açık Delikten - Presle Geçirme |
| Ambalajlama | Tepsi |
| Veri Hızı (Maks.) | 4 Gb/sn |
| Kontak Akım Değeri (Maks.) | 0,5 A |
| Merkez Çizgisi (Eğim) | 0,8 mm |
| Çalışma Sıcaklığı Aralığı | -55°C ila 105°C |
| Işık Borusu Dahil | HAYIR |
| Mühürlenebilir | HAYIR |
| EMI Özelliği | Dahili/Harici EMI Yayları |
| Devre Uygulaması | Sinyal |
| Takılabilir I/O Uygulamaları | SFP |
Her ikisiyle de donatılmışiç ve dış EMI yayları1658391-2, sisteminizin sinyal netliğini korumasını ve sıkı düzenleyici standartları karşılamasını sağlayarak elektromanyetik paraziti etkili bir şekilde bastıracak şekilde tasarlanmıştır.
Press-Fit (Lehimsiz)teknolojisi, lehimlemenin termal stresi olmadan PCB'ye güvenli bir mekanik ve elektriksel bağlantı sağlar. Bu, montaj sürecini basitleştirir ve yüksek titreşimli ortamlarda uzun vadeli dayanıklılığı artırır.
Geniş bir çalışma sıcaklığı aralığı ile-55°C ila 105°CBu montaj, soğutulmuş veri merkezlerinden endüstriyel iletişim kulelerine kadar zorlu ortamlarda çalışacak şekilde üretilmiştir.
kafesli priztasarım, parça sayısını ve montaj süresini azaltarak 2 bağlantı noktalı SFP matris yapılandırması arayan mühendisler için "uygun" bir çözüm sunar.
1658391-2 2x1 SFP Kafes Düzeneğiarayan tasarımcılar için kompakt, sağlam ve verimli bir çözümdür.Entegre konnektörlü, bastırarak takılan SFP kafes düzeneği. Onunlayığılmış 2x1 konfigürasyon, dik açılı delik montajı, EMI yay desteği ve standart profil, yüksek yoğunluklu ağ sistemleri için güvenilir bir seçim sunar.
İçinde kullanılırSFP takılabilir G/Ç uygulamalarıAğ ve iletişim ekipmanları için kompakt, güvenilir bir kafes ve konnektör çözümünün gerekli olduğu yerlerde.
Evet. Bu bölüm kullanırdelikli presle geçirmeli sonlandırmaGüvenli PCB montajı için.
Desteklenen maksimum veri hızı:4 Gb/sn.
Evet. Özellikleridahili/harici EMI yaylarıelektromanyetik girişim muhafazasını desteklemek için.
Çalışma sıcaklığı aralığı-55°C ila 105°Czorlu ortamlara uygun hale getirir.
1658391-2 2x1 SFP Kafes Düzeneği, entegre konektörlü, bastırılarak takılan bir SFP kafes düzeneği arayan tasarımcılar için kompakt, sağlam ve verimli bir çözümdür. Yığılmış 2x1 konfigürasyonu, dik açılı delik montajı, EMI yay desteği ve standart profiliyle, yüksek yoğunluklu ağ sistemleri için güvenilir bir seçim sunar.
