Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H1260NL H1260NLT
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
PN: |
H1260NL / H1260NLT |
Veri Hızı: |
100BASE-TX |
Ücretsiz Örnekler: |
Mevcut |
Paket: |
16 Pimli SMD |
Sıcaklık: |
0 ℃ ila +70 ℃ |
Rohs Uyumlu: |
Evet |
İzolasyon voltajı: |
1500 VAC |
Oranı dönüş: |
1CT: 1CT |
PN: |
H1260NL / H1260NLT |
Veri Hızı: |
100BASE-TX |
Ücretsiz Örnekler: |
Mevcut |
Paket: |
16 Pimli SMD |
Sıcaklık: |
0 ℃ ila +70 ℃ |
Rohs Uyumlu: |
Evet |
İzolasyon voltajı: |
1500 VAC |
Oranı dönüş: |
1CT: 1CT |
| Parametre | Şartname |
|---|---|
| Parça Numarası | H1260NL / H1260NLT |
| Cihaz Türü | SMT LAN Transformatörü |
| Ethernet Standardı | 100BASE-TX |
| Dönüş Oranı | 1CT:1CT / 1:1 |
| Kanal Sayısı | Bekar |
| Montaj Stili | SMD |
| Çalışma Sıcaklığı | 0°C ila 70°C |
| Depolama Sıcaklığı | -20°C ila +125°C |
| İzolasyon Gerilimi | 1500 VAC / 1500 VRMS |
| RoHS | Evet |
| Parametre | Şartname |
|---|---|
| Dönüş Oranı | 1:1 ±%2 |
| Ekleme Kaybı | 100 kHz: -1,2 dB maks1–125 MHz: -0,2 − 0,002·f^1,4 dB maks |
| Geri Dönüş Kaybı, 100BT (Zout = 100 Ω ±%15) | 0,1–30 MHz: -16 dB dk.30–60 MHz: -10 + 20·log10(f/60 MHz) dB dk.60–80 MHz: -10 dB dk. |
| Endüktans (OCL) | 350 µH dk |
| Çapraz Konuşma, Bitişik Kanallar | 1 MHz: -50 dB dk.10–100 MHz: -55 + 22·log10(f/10) dB dk. |
| Ortak Mod Reddetme Oranı | 2 MHz: -50 dB dk.30–200 MHz: -15 + 20·log10(f/200) dB dk. |
| DC Direnci, 1/2 Sargı | 0,65 Ω maks |
| DC Direnç Dengesizliği | ±0,065 Ω maks |
| Giriş-Çıkış İzolasyonu | 1500 VRMS dk @ 60 saniyede |

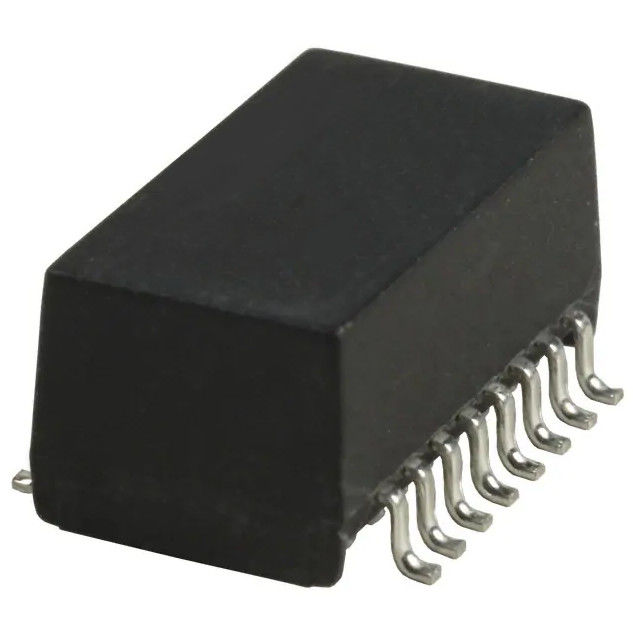

100BASE-TX Ethernet için kompakt bir SMT LAN transformatörüne ihtiyacınız varsa H1260NL / H1260NLT, 1:1 birleştirme, 1500 VRMS izolasyon, RoHS uyumluluğu ve bant ve makara kullanılabilirliğinin pratik bir kombinasyonunu sunar. Güvenilir sinyal bütünlüğüne ve akıcı yüzeye monte üretime ihtiyaç duyan Ethernet donanımı için sağlam bir seçimdir.
Evet.H1260NLTbant ve makara ambalaj versiyonudurH1260NL; veri sayfası şunun eklendiğini belirtir:“T” son ekibant ve makara ambalajını gösterir.
Veri sayfası belirtir100BASE-TXDestek.
Veri sayfası listeleri60 saniye boyunca minimum 1500 VRMSve ayrıca izolasyon voltajını şu şekilde tanımlar:1500VAC.
Evet. Parça şu şekilde belirtilmiştir:SMD / SMTcihaz.
