Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TG5G-HPE6NZ5LF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
P / N: |
TG5G-HPE6NZ5LF |
Arayüz: |
5G Base-T |
pinler: |
24 |
Alternatif: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Numuneler: |
Bedava |
P / N: |
TG5G-HPE6NZ5LF |
Arayüz: |
5G Base-T |
pinler: |
24 |
Alternatif: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Numuneler: |
Bedava |

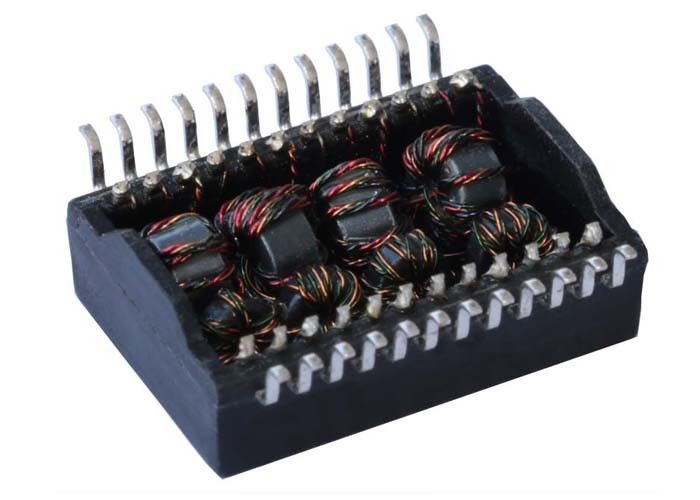

| 5000V İzolasyonlu Manyetik Trafo 5G Ethernet, SMT, Rohs | |
| LINK-PP Parça Numarası | LP72456ANL |
| Hız | 5G BAZ-T |
| Port Sayısı | TEK |
| Uygulama - LAN | ETHERNET (PoE +) |
| Paket | SMD |
| Sıcaklık | -40 ila + 85 |
| AutomDX | EVET |
| Yorum Yap | NL VERSİYONU İLE AYNI |
| Yapılandırma RX | C, T |
| Yapılandırma TX | C, T |
| İnşaat | AÇIK ÇERÇEVE |
| Bağlantı Noktası Başına Çekirdek | 8 |
| Port Sayısı | TEK |
| Paket Yüksekliği (İnç) | 0.255 |
| Paket Yüksekliği (mm) | 6.48 |
| Paket Uzunluğu (İnç) | 0.715 |
| Paket Uzunluğu (mm) | 18.15 |
| Paket Genişliği (İnç) | 0.630 |
| Paket Genişliği (mm) | 16.00 |
| RX oranını döndürür | 1CT: 1CT |
| Oran TX'i Döndürür | 1CT: 1CT |
ŞARTNAME:
1 Ethernet 2.5G Base-T, Tek bağlantı noktalı uygulamalar için tasarlanmıştır.
2 4 çift kategori 5 UTP kablosunu destekler.
3 İzolasyon ve düşük ortak mod emisyonları için kablo arayüzü.
4 720mA dengeli akımla IEEE 802.3'ü karşılayacak tasarım.
5 ROHS ve Halojensiz gereksinimleri ile uyumluluk.
6 Çalışma ve Saklama Sıcaklığı
7 Nem Duyarlılık Seviyesi (MSL): 2a
Çalışma Sıcaklığı: 0 ° C ila + 70 ° C
Depolama Sıcaklığı: -25 ° C ila + 105 ° C
Uygulama:
1 RapidIO Ürünleri
2 SCSI Ürünleri
3 DSP Kartı
4 Düz Panel Ekran
| Elektrik Özellikleri @ 25 ℃ | Tip: Denge düşük geçiş 100Ω empedans |
| Ekleme kaybı: | 1-50MHz -0.5 dB Maks. 50-125MHz -1.0 dB Maks. 125-200MHz -2.0 dB Maks. |
| Geri dönüş kaybı : | 1 ~ 40MHz -20 dB Min Yük 100Ω 40-200MHz -20 + 15 * günlük (Frekans MHz / 40MHz) dB Min Yük 100Ω |
| Yansıtılmış CM'den Farklı Dönüşüme (REF) | 1MHz -30 dB Min 50MHz -30 dB Min 100MHz -27 dB Min 200MHz -24 dB Min |
| CM'den DM'ye Dönüştürme (REF) | 1-125MHz -35 dB Min |
| CM Dönüşümüne Yansıyan Fark (REF) | 1-10MHz -48 dB Min 10-200MHz -48 + 19 * günlük (Frekans MHz / 10MHz) dB Min |
| CM'den CM'ye Zayıflatma (REF) | 1-200MHz -25 dB Min |
| Çapraz Konuşma (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| İndüktans | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| HiPot Testi | @ 1500 Vrms |
| Dönüş oranı | @ 1: 1 ±% 5 |
