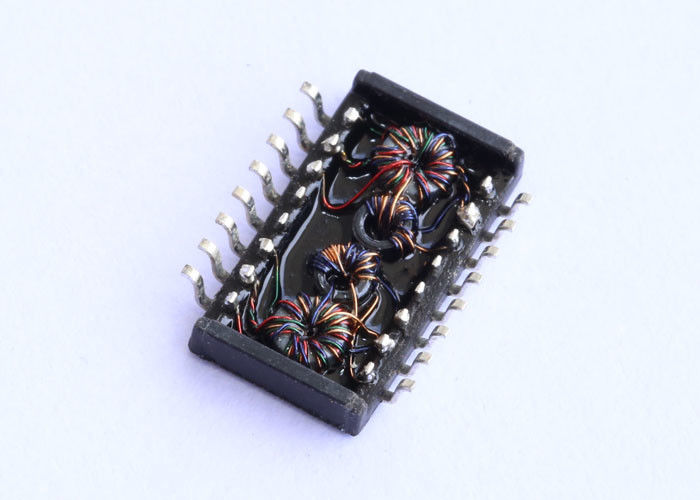

BT16B03 100Base-T 1500Vrms Ethernet İzolasyon Transformör Modülü

BT16B03 100Base-T LAN için 0,5μH 1:1 SMD Darbe Transformatörü, 1,5kV izolasyon, 0–70°C, RoHS uyumlu. Anahtarlar, yönlendiriciler, PoE, endüstriyel Ethernet için idealdir.

BT16B03 100Base-T Transformatör Modülü Açıklaması:

BT16B03, 100Base-T LAN uygulamaları için tasarlanmış yüksek performanslı 0,5 µH, 1:1 tek portlu SMD darbe transformatörüdür. Güvenilir sinyal bütünlüğü sağlar, IEEE802.3u standartlarını karşılar ve 1,5kV değeriyle sağlam izolasyon sağlar. RoHS uyumlu ve ticari ve endüstriyel ağ cihazları için tasarlanan BT16B03, anahtarlar, yönlendiriciler, PoE cihazları ve diğer Ethernet arayüz modülleri için idealdir.

BT16B03 Ethernet İzolasyon Transformatörünün Temel Özellikleri ve Faydaları:

1. Yüksek İzolasyon Gerilimi:1,5kV Vrms izolasyonu, PoE ve endüstriyel Ethernet uygulamalarında güvenli çalışmayı sağlar.

2. Kompakt SMD Paketi:Yer tasarrufu sağlayan tasarım, yüksek yoğunluklu PCB düzenlerini ve SMT montajını destekler.

3. Optimize Edilmiş Elektrik Performansı:

• 0,5μH birincil endüktans
• Düşük ekleme kaybı (-1,15 dB maks)
• Mükemmel geri dönüş kaybı (30 MHz'de -18 dB dk)
• Üstün DMRR (-30 dB dk @ 0,5–100 MHz)

4. Endüstri Standartlarına Uyumlu:IEEE802.3u gereksinimlerini ve IR 255°C tepe yeniden akış toleransını karşılar.

5. Geniş Çalışma Sıcaklığı:0°C ila +70°C, depolama aralığı -25°C ila +125°C.

6. RoHS Uyumlu:Çevre dostu, kurşunsuz tasarım.

Elektriksel Özellikler (@25°C):

BT16B03 Veri Sayfası:

Mekanik Boyutlar

• Paket Türü:SMD
• Genel Boyut:12,7 × 9,4 × 5,68 mm
• Pim Aralığı:1,27 mm
• PCB Düzeni Yönergeleri:Önerilen ped düzeni ve yönlendirme için aşağıdaki şematik ve ayak izi diyagramına bakın.

BT16B03 Veri Sayfası - Mekanik

BT16B03 Veri Sayfası - Şemalar

BT16B03 PCB Ayak İzi

BT16B03 Uyumluluk ve Güvenilirlik:

• RoHS Sertifikalı
• IR Yeniden Akış Uyumlu255°C'ye kadar zirve
• Yüksek İzolasyon ve DMRREMI azaltımı ve sinyal bütünlüğü için
• Standart çalışma sıcaklıklarında uzun vadeli güvenilirlik açısından test edilmiştir

Neden BT16B03 Ethernet Transformatörünü Seçmelisiniz?:

BT16B03, modern Ethernet ağları için kompakt SMD tasarımını, yüksek izolasyonu ve mükemmel sinyal performansını dengeler. Sağlam elektrik spesifikasyonları ve doğrulanmış uyumlulukla PCB tasarım risklerini azaltır ve ürün geliştirme döngülerini hızlandırır.

Numune Talepleri ve Teknik DestekMevcut.

SSS:

S1: BT16B03 hangi Ethernet hızlarını destekliyor?

Cevap1: BT16B03, 100 Mbps LAN bağlantıları için ideal olan 100Base-T uygulamalarını destekler.

S2: BT16B03 PoE cihazlarıyla uyumlu mu?

C2: Evet, 1,5kV izolasyonla standart PoE voltajını kaldırabilir ve cihazın güvenliğini sağlar.

S3: Bu transformatör standart SMT yeniden akış işlemlerine dayanabilir mi?

Cevap3: Evet, tipik yüzeye montaj düzeneği için IR 255°C tepe gereksinimlerini karşılar.

S4: Örnekler ve PCB düzeni yönergeleri mevcut mu?

Cevap4: Evet, tasarım doğrulamasını kolaylaştırmak için örnek talepler ve önerilen PCB kaplama alanı/düzen diyagramları mevcuttur.
