Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: QT48A03
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$0.5
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
P/N: |
QT48A03 |
Ürün Tipi: |
LAN Transformatörü / Ethernet Manyetikleri |
Desteklenen Hız: |
10/100/1000Base-T (Gigabit Ethernet) |
Bağlantı noktası yapılandırması: |
Çift liman |
Montaj Tipi: |
SMT (Yüzeye Montaj Teknolojisi) |
Pin Sayısı: |
48 Pin |
Birincil Endüktans (OCL): |
350μH Min (8mA DC Önyargı ile) |
İzolasyon Gerilimi (Hi-Pot): |
1500 VRMS |
Sanayi standardı: |
IEEE 802.3ab |
Çalışma Sıcaklığı: |
0 ℃ ila +70 ℃ |
Boyutlar (U x G x Y): |
27,70x15,36x7,30 mm |
Pim Aralığı:: |
1,02 mm |
P/N: |
QT48A03 |
Ürün Tipi: |
LAN Transformatörü / Ethernet Manyetikleri |
Desteklenen Hız: |
10/100/1000Base-T (Gigabit Ethernet) |
Bağlantı noktası yapılandırması: |
Çift liman |
Montaj Tipi: |
SMT (Yüzeye Montaj Teknolojisi) |
Pin Sayısı: |
48 Pin |
Birincil Endüktans (OCL): |
350μH Min (8mA DC Önyargı ile) |
İzolasyon Gerilimi (Hi-Pot): |
1500 VRMS |
Sanayi standardı: |
IEEE 802.3ab |
Çalışma Sıcaklığı: |
0 ℃ ila +70 ℃ |
Boyutlar (U x G x Y): |
27,70x15,36x7,30 mm |
Pim Aralığı:: |
1,02 mm |

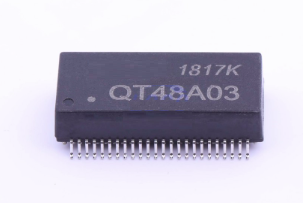

BuQT48A03 1000Base-T Çift Portlu Transformör ModülüYüksek performanslıGigabit Ethernet transformatör modülüÇift portlu 10/100/1000Base-T ağ uygulamaları için tasarlanmıştır.IEEE 802.3abStandart olarak, bu kompakt SMT LAN transformatörü modern Ethernet arayüzleri için mükemmel sinyal bütünlüğü, elektrik yalıtımı ve EMI bastırma sağlar.
...Tasarlanmıştır48 SMT iğnesive kompakt bir ayak izi, QT48A03 iki tam Gigabit Ethernet transformatör kanalını tek bir modüle entegre eder, PCB alanını azaltmaya yardımcı olur, düzenini basitleştirir,ve üretim verimliliğini artırmak.
Bir8mA DC yanılımı altında en az 350μH birincil indüktansa,1500Vrms yalıtım voltajı, veRoHSveIR 255°C yeniden akış lehimleme gereksinimleri, QT48A03, kurumsal anahtarlar, endüstriyel Ethernet cihazları, geniş bant geçitleri ve iletişim sistemleri dahil olmak üzere yüksek yoğunluklu ağ ekipmanları için ideal bir çözümdür.
| Parametreler | Performans |
| Dönüş oranı | Tx 1:1 / Rx 1:1 (±3%) |
| Ekleme Kaybı | -1,0 dB Max (0,5 ̇100 MHz) |
| Geri dönüş kaybı | -16 dB Min (0.5 ̇30 MHz) -14 dB Min (30.160 MHz) -12 dB Min (60,1 ̇80 MHz) |
| Karşılıklı ses | -35 dB Min (0.5 ∼40 MHz) -30 dB Min (40.1 ̇100 MHz) |
| CMRR | -30 dB Min (0.5~100 MHz) |
| Sızıntı indüktansı | 0.5μH Max |
| DCR | 1.4Ω Max |
| Karıştırma Kapasitesi | 40pF Max |
| İzolasyon Voltajı | 1500Vrms |
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | QT48A03 |
| Ürün Türü | 1000Base-T Çift Portlu Transformör Modülü |
| Transformör Tipi | Gigabit LAN Transformörü |
| Ethernet Standartı | IEEE 802.3ab |
| Ağ Hızı | 10/100/1000Base-T |
| Port Yapılandırması | Çift Portlu |
| Montaj Tipi | Yüzey Montajı (SMT) |
| Paket | 48 Pin |
| Birincil indüktansa | 350μH Min @ 8mA DC Bias |
| Dönüş oranı | Tx 1:1 / Rx 1:1 |
| Hi-Pot İzole | 1500Vrms |
| Çalışma sıcaklığı | 0°C - +70°C |
| Depolama sıcaklığı | -25°C - +125°C |
| Geri akış derecesi | IR 255°C Zirve |
| Çevreye Uygunluk | RoHS |
| Ürün | Boyut |
| Paketin Uzunluğu | 270,70 ±0,5 mm |
| Paket Genişliği | 15.36 ±0.5 mm |
| Vücut Genişliği | 12.20 mm |
| Paketin Yüksekliği | 7.30 ± 0,5 mm |
| Pin Sayısı | 48 Pin |
| Pin Pitch | 1.02 mm |
| SMT Pad Aralıklama | 16.95 mm / 2.34 mm |
| Boyut Toleransı | ±0,25 mm, aksi belirtilmedikçe |
Çift portlu tasarımı ve üstün gürültü yalıtımı sayesinde, QT48A03 Ethernet Magnetics modülü, geniş bir telekomünikasyon ve ağ donanımı yelpazesi için tercih edilen bileşendir:
* Yüksek Performanslı Dijital Değiştiriciler ve Kurumsal Yönlendiriciler
* Ethernet üzerinden güç (PoE) Güçlendirilmiş Aygıtlar (PD)
* Optik Alıcılar ve Medya Dönüştürücüler
* Geniş bant erişim ekipmanları (ISDN, ADSL, VDSL)
* Etkileşimli Set-Top Kutusu (STB) ve HD Etkileşimli Oyuncular
* Entegre Hizmetler Dijital Ağı (ISDN) Ekipmanı
A: Çift Portlu Ethernet Transformer Modülü, iki Ethernet portu için manyetik transformatörleri tek bir SMT paketine entegre ederek elektrik yalıtımını, impedans eşleşmesini sağlar.Ethernet arayüzleri için EMI bastırma.
A: Evet. Modül, Yüzey Montaj Teknolojisi (SMT) için tasarlanmıştır ve 255 °C'lik bir en yüksek gereksinimle IR geri akış lehimleme sıcaklıklarına dayanacak şekilde tasarlanmıştır.
A: Tek portlu transformatörlerle karşılaştırıldığında, çift portlu bir modül:
C: Evet, QT48A03, gerekli sinyal yalıtımını ve 1500Vrms Hi-Pot korumasını sağlayarak PoE Güçlü Aygıtlar (PD) ve ilgili ağ ekipmanları için son derece uygundur.
A: Bileşen, 1,02 mm'lik bir iğne mesafesine sahip 48 iğneli bir düzen gerektirir. Toplam boyutlar 27,70 x 15,36 x 7,30 mm'dir.Tam bant düzeni şemaları için indirilebilir PDF veri sayfasına bakın..
A: Modül, sistem güvenilirliğini artırırken Ethernet PHY devrelerini koruyan 1500Vrms izolasyon sağlar.
A: Evet. QT48A03 RoHS çevre düzenlemelerine tam uyumludur.
A: Evet. LINK-PP, ürün değerlendirmesi ve seri üretim için mühendislik örnekleri, veri sayfaları, teknik destek ve OEM / ODM özelleştirme hizmetleri sunar.
