Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

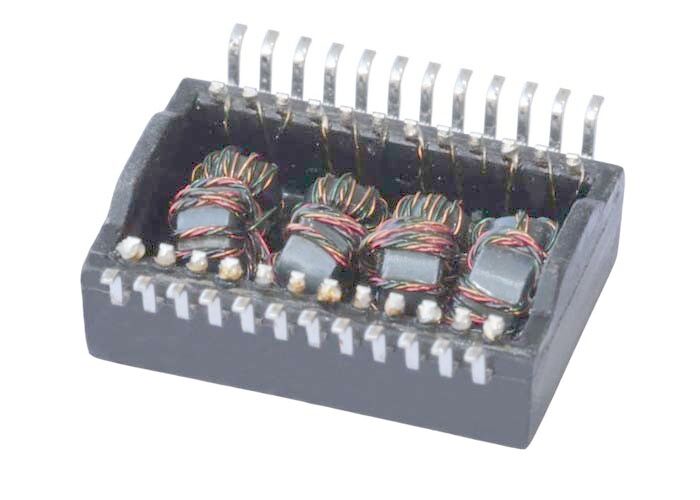

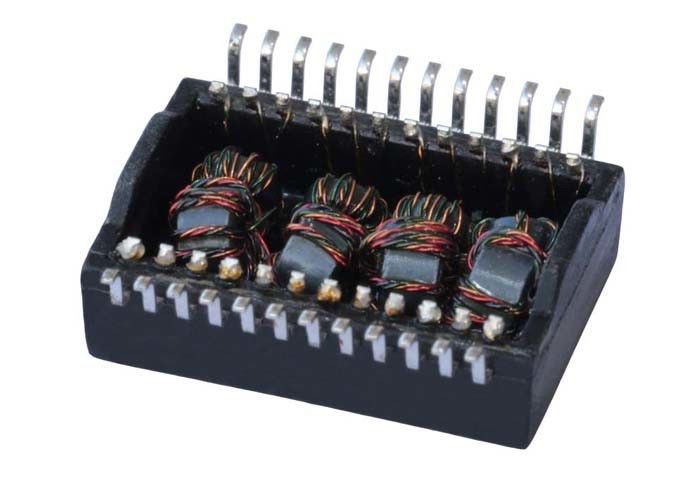

Model numarası: HST-24002SAR HST-24001SAR
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● 1000Base-T için IEEE 802.3 standardına uygun.
● Birincil endüktansa (Lp) 350uH min.@ 100KHz,0.1Vrms, 8mA.
● LL:0.35uH Max @100KHz, 0.1V
● Cww:35pF Max@100KHz, 0.1V
● Birincil DCR:0.9ΩMax; İkincil DCR:1.2ΩMax.
● 260°C'ye kadar sıcaklıklarda geri akış lehimleme için tasarlanmıştır.
● Depolama sıcaklığı: -25°C - +125°C.
● RoHS uyumluluğu.
● Uzun mesafe Gigabit Ethernet 100/1000Base-T tam çiftli uygulamaları için tasarlanmıştır.
● 4 çift 5. kategori UTP kablosunu destekler.
● İzolasyon ve düşük common-mode emisyonları için kablo arayüzü.
| Parametreler | Özellikleri |
|---|---|
| Dönüş oranı (±2%) | 1CT: 1CT |
| Ekleme Kaybı | 1 ̇ 100 MHz: 1,0 dB Max |
| Geri dönüş kaybı |
1°30 MHz: -18 dB Min 40 MHz: -14.4 dB Min 50 MHz: -13,1 dB Min 60~80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Karşılıklı ses (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (İzolasyon Voltajı) | 1500 Vrms Dakika |
