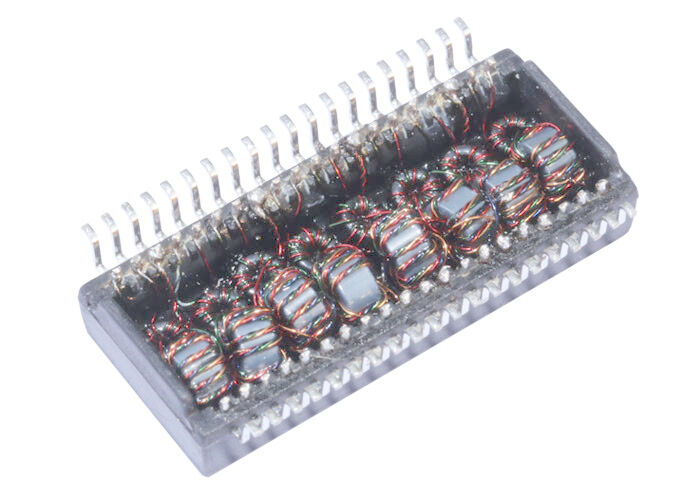

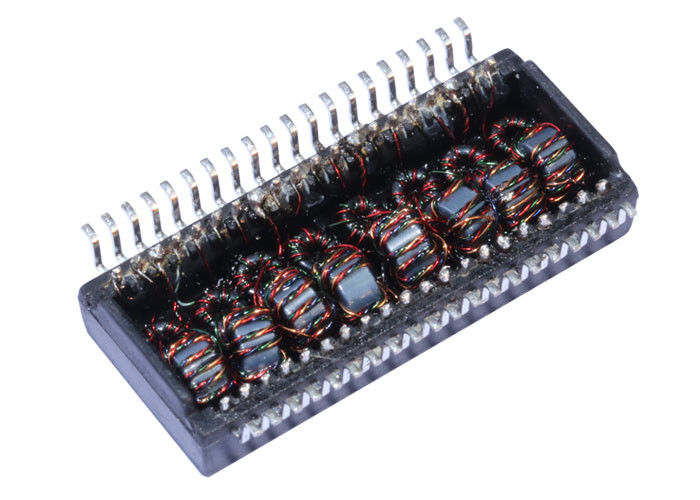

HN4263VG HN4264VG AutomDX SMT LAN Transformatör Modülleri

HN4263VG HN4264VG 10/100Base-T LAN Transformatörüne Genel Bakış

Uygulamalar

10/100Base-T SMT LAN Transformatörleri, Ethernet tabanlı sistemlerde yaygın olarak kullanılır ve sinyal izolasyonu, EMI bastırma ve empedans eşleşmesi sağlamak için kullanılır.PHY ve RJ45 konektörü arasında. Kompakt SMT (Yüzeye Montaj Teknolojisi) tasarımı

yüksek yoğunluklu PCB montajına ve ağ ekipmanlarında güvenilir performansa olanak tanır.

• Tipik Uygulamalar şunları içerir:LAN Anahtarları ve Hub'ları
• – Birden fazla portta kararlı veri iletimi sağlayın.Yönlendiriciler, Ağ Geçitleri ve Erişim Noktaları
• – Ev ve kurumsal ağlar için elektriksel izolasyon ve gürültü bastırma sağlayın.Endüstriyel Ethernet Cihazları
• – Zorlu ortamlarda sağlam performans gerektiren PLC'ler, kontrolörler ve izleme sistemleri.Ağ Arayüz Kartları (NIC'ler)
• – Güvenilir Ethernet bağlantısı için PC'lerde, sunucularda ve gömülü sistemlerde kullanılır.VoIP Telefonlar ve IP Kameralar
• – Ses ve video cihazları için PoE ve kararlı Ethernet iletimini destekler.Akıllı IoT Cihazları

– 10/100 Mbps bağlantı gerektiren ağ geçitleri, sensörler ve otomasyon sistemleri.

SSS – 10/100Base-T SMT LAN Transformatörü
1. 10/100Base-T SMT LAN Transformatörünün işlevi nedir? Ethernet PHY ve kablo arasında galvanik izolasyon

sağlar, EMI'yi bastırır, empedansı eşleştirir ve IEEE 802.3 Ethernet standartlarına uygunluğu sağlar.

• 2. Neden delikli tipler yerine SMT LAN Transformatörleri kullanmalısınız?Daha küçük ayak izi,
• yüksek yoğunluklu PCB düzenleri
• için idealdir

Maliyet verimliliği için otomatik yerleştirme montajı
Kompakt tasarımlar için daha düşük profil3. 10/100Base-T LAN transformatörü Gigabit Ethernet için kullanılabilir mi? Hayır. 10/100Base-T transformatörü Hızlı Ethernet (10/100 Mbps) için optimize edilmiştir.

Gigabit Ethernet (1000Base-T)
için daha geniş bant genişliğine ve ek sargılara sahip bir transformatör gereklidir.4. SMT LAN Transformatörleri PoE'yi (Ethernet Üzerinden Güç) destekliyor mu? Evet, birçok SMT LAN transformatörü PoE (IEEE 802.3af/at) özelliği ile tasarlanmıştır, hem veri hem de güç

 aynı Ethernet kablosu üzerinden güvenli bir şekilde iletmelerini sağlar.

• 5. Bir LAN transformatörü seçerken temel parametreler nelerdir?Dönüş oranı
• (TX/RX sarım oranı)
• OCL (Açık Devre Endüktansı)
• Ekleme kaybı, geri dönüş kaybı, çapraz konuşma ve CMR performansı
• PoE güç seviyesi desteği (15W, 30W, 60W, vb.)
• Hi-pot izolasyon voltajı
• Çalışma sıcaklığı aralığı

RoHS, IEEE 802.3 ile uyumluluk
6. 10/100Base-T SMT LAN transformatörleri eski Ethernet ile geriye dönük uyumlu mudur? Evet. Hem 10 Mbps hem de 100 Mbps Ethernet

destekler ve eski cihazlarla uyumluluğu sağlar.

• 7. Entegre SMT LAN Transformatörlerinin tasarımda faydaları nelerdir?Azaltılmış bileşen sayısı
• (bir pakette transformatör + bobinler)Daha iyi güvenilirlik
• daha kısa sinyal yolları sayesindeDaha iyi EMI bastırma
• kararlı sistem performansı içinKompakt tasarımlar için optimize edilmiş PCB alanı kullanımı
