Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: HN4464SG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.08-$1.2 Negotiable
Ambalaj bilgileri: T&R
Teslim süresi: 1-2 hafta
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
P/N.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Oranı dönüş: |
1 : 1 |
Montaj türü: |
THT |
Destek: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası |
Tip: |
Quad 10/100Base-Tx Transformatör |
P/N.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Oranı dönüş: |
1 : 1 |
Montaj türü: |
THT |
Destek: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası |
Tip: |
Quad 10/100Base-Tx Transformatör |

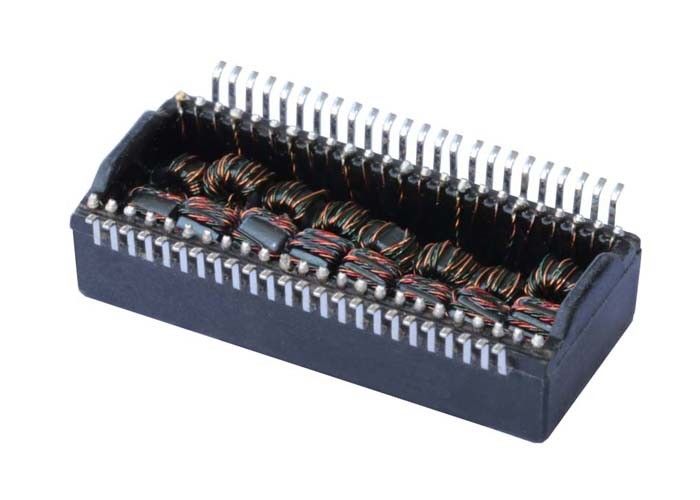

| HN4464SG HN4464S2G Dört Portlu 10/100 Temel-TX Transformörü | |
| Parça numarası | HN4464SG / HN4464S2G |
| Hız | 10/100 BASE-T |
| Liman sayısı | Dörtlü |
| Uygulama - LAN | ETHERNET (NON PoE) |
| Paket | DIP |
| Sıcaklık | 0'dan +70'e |
| AutomDX | Evet. |
| Paketin yüksekliği (mm) | 6.32 |
| Paketin uzunluğu (mm) | 27.94 |
| Paketin Genişliği (mm) | 12.37 |
|
Spesifikasyon |
Değer |
Test Durumu |
|---|---|---|
|
Açık devre indüktansı (OCL) |
350μH Dakika |
100KHz, 0.1V, 8mA DC Bias |
|
Dönüş oranı |
1CT:1CT ±2% |
50KHz, 0.5V |
|
Ekleme Kaybı |
-1.1dB Maks. |
0.1 ~ 100MHz |
|
Geri dönüş kaybı |
-18dB Min (0.5-30MHz) |
|
|
|
-15dB Min (40MHz) |
|
|
|
-13dB Min (50MHz) |
|
|
|
-11dB Min (60-80MHz) |
|
|
Çapraz Konuşma |
-38dB Min |
0.1-100MHz |
|
Ortak mod reddetme oranı (CMRR) |
-40 dB Min |
0.1-100MHz |
|
CWW (Kırılma Kapasitesi) |
50pF (tip) |
|
|
Birincil Direnç (Önce Direnç) |
0.9Ω Max |
|
|
Hi-Pot (İzolasyon Voltajı) |
1500Vrms (Pri/Sec) |
