Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: POE36PR-12ED
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.82
Ambalaj bilgileri: Bant ve makara
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 5kk/ay
Özellikler: |
POE36PR-12ED |
Güç: |
36W |
0A'da endüktans: |
41 |
Hoşgörü: |
%10 |
İsat: |
4.2A |
Kaçak Endüktans maksimum: |
0.28μH |
İzolasyon voltajı: |
12V, 1,5A |
İkincil çıkış: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası/Mihenk Taşı Formatı/S-parametreleri |
Yaşam döngüsü: |
20 yıldan fazla |
Özellikler: |
POE36PR-12ED |
Güç: |
36W |
0A'da endüktans: |
41 |
Hoşgörü: |
%10 |
İsat: |
4.2A |
Kaçak Endüktans maksimum: |
0.28μH |
İzolasyon voltajı: |
12V, 1,5A |
İkincil çıkış: |
PDF/3D/ISG/Adım/Adım/Veri Sayfası/Mihenk Taşı Formatı/S-parametreleri |
Yaşam döngüsü: |
20 yıldan fazla |

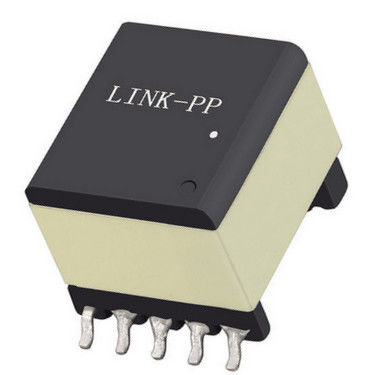

POE36PR-12ED, PoE uygulamaları için 36W flyback ve ileri transformatördür, 41μH indüktansa, 1500 Vrms izolasyon ve RoHS uyumlu sonlamalara sahiptir.
BuPOE36PR-12EDbirPoE için 36W flyback transformatörükompakt ve zorlu ağ güç sistemlerinde güvenilir güç dönüşümü için tasarlanmıştır. Ferrit çekirdeği ve RoHS uyumlu uçları ile inşa edilmiştir,Bu transformatör, verimliliğin yüksek olduğu izole DC-DC güç tasarımlarını destekler., termal istikrarı ve elektrik performansları kritik.
Mühendisler birPoE geri dönüşü transformatörü,PoE için ileri transformatör, veya36W izole transformatörPOE36PR-12ED'i Ethernet destekli cihazlarda, endüstriyel sistemlerde ve iletişim ekipmanlarında güç dağıtımına uygun bulacaktır.
| Parametreler | Spesifikasyon |
|---|---|
| Güç | 36W |
| 0A'da endüktansa | 41μH ±10% |
| İndüktans için test koşulları | 200 kHz, 0.1 Vrms, 0 Adc |
| Doymuşluk Akımı (Isat) | 4.2A |
| DCR Birincil | 62.0 mΩ en fazla |
| DCR Sekonder 1 | 23.0 mΩ en fazla |
| DCR Sekonder 2 | 23.0 mΩ en fazla |
| DCR Yardımcısı | 85.0 mΩ en fazla |
| Sızıntı indüktansı | 0.28μH en fazla |
| Sızıntı testi koşulları | Diğer tüm iğne kısayolunda 1 ve 3 iğne arasında ölçülür. |
| Dönüş oranı | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| İzolasyon Voltajı | 1500 Vrms |
| İkincil çıkış | 12V, ikincil başına 1.5A |
| Yardımcı çıkış | 10V, 50mA |
POE36PR-12ED, üretim ortamlarında uzun süreli güvenilirlik için tasarlanmıştır ve yüksek sıcaklıklı montaj işlemlerini destekler.
| Çevre Parametresi | Spesifikasyon |
|---|---|
| Uygunluk | RoHS uyumlu, halogensiz |
| Çevre sıcaklık aralığı | -40°C - +125°C |
| Depolama sıcaklığı, bileşen | -40°C - +165°C |
| Depolama sıcaklığı, bant ve rulo | -40°C ila +80°C |
| Maksimum bölüm sıcaklığı | +165°C |
| Nem Duyarlılığı Seviyesi | MSL 1 |
| Lehimleme Isı Direnci | +260°C'de en fazla üç 40 saniyelik geri akış |
Transformör birFerrit çekirdeği, güç dönüştürme uygulamaları için verimli manyetik performansı desteklemeye yardımcı olur.
- Hayır.
BuPOE36PR-12ED transformatörügeniş bir yelpazede izole güç tasarımları için uygundur, bunlardan bazıları:
POE36PR-12ED,PoE flyback ve ileri güç kaynağı tasarımlarıizole dönüşüm, çift ikincil çıkış ve güvenilir termal performans gerektiren.
Evet, özel olarak yerleştirilmiş.PoE için flyback ve ileri transformatörFlyback dönüştürücü uygulamaları için uygundur.
Transformör1500 Vrms yalıtımBirinciden ve ikinciden her ikinciden.
Her bir ikincil12V 1.5A, ve yardımcı sargı sağlar50mA'da 10V.
Evet, öyle.RoHS uyumluveHalogensiz.
Çevre sıcaklık aralığı:-40°C - +125°C.
