Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 101901MH016SA41ZL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
LP1198NL |
Hız: |
10/100 Base-T |
Bağlantı noktası sayısı: |
Tek |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
-40℃ İÇİN + 85℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
LP1198NL |
Hız: |
10/100 Base-T |
Bağlantı noktası sayısı: |
Tek |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
-40℃ İÇİN + 85℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
1. Bobin Numarası: Autotransformer
2. İzolasyon Gerilimi: 1500Vrms
3.Type: SMT
4. Bobin Yapısı: Toroidal
Hub, Pc Kart için 10/100 baz-t tek Portlu Ethernet Darbe Trafosu
Açıklama:

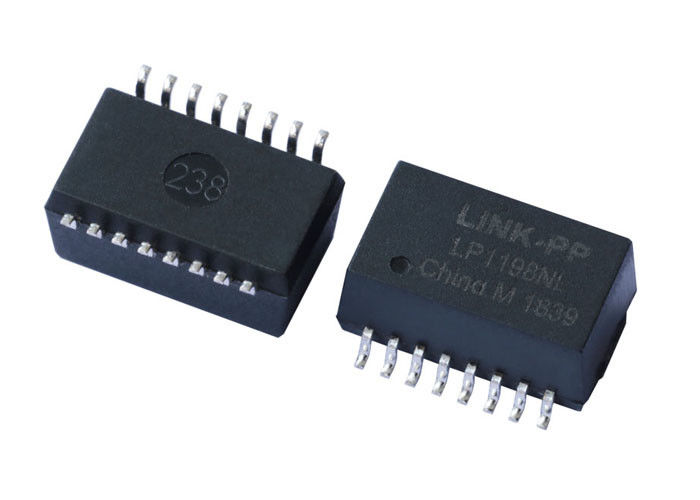

LP1198NL Tek Limanlar Ayrık Trafo, Ototransformer 101901MH016SA41ZL
Uygulama | LAN ETHERNET (PoE & NON PoE) |
AutomDX | EVET |
Yorum Yap | RoHS Uyumlu LP1198NL |
Yapılandırma RX | T, C |
Yapılandırma TX | T, C |
İnşaat | AKTARIM KALIP |
Port Başına Çekirdek | 4 |
Port Sayısı | 1 |
PCB | Hiçbir pc |
paket | SMT |
Paket Yüksekliği (İnç) | 0.225 veya başka |
Paket Yüksekliği (mm) | 5.715 veya başka |
Paket Uzunluğu (İnç) | 1.12 veya başka |
Paket Uzunluğu (mm) | 28.448 veya başka |
Paket Genişliği (İnç) | 0.63 veya başka |
Paket genişliği (mm) | 16.002 veya başka |
RoHS Uyumlu | EVET-RoHS-6 |
hız | 10 / 100BASETX |
Sıcaklık | 0 ila 70 / -40 ila +85 |
RX oranı döner | 1CT: 1CT |
Oran TX çevirir | 1CT: 1CT |
Ana P / N | LP1198NL, vb |
Elektriksel Özellikler (25):
Elektriksel Özellikler @ 25 ℃
1.OCL: 350uH Min
@ 100KHz, 0.2V, 8mA DC BIAS ile
2.Turns Oranı (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3.Insertion kaybı:
0,3-100 MHz: -1,1dB Maks
4. Dönüş Kaybı (dB Min):
0.3-30MHz: -18 40 MHz: -16
50 MHz: -14,5 60-80 MHz: -12
5. Crosstalk (dB Min):
0.3-60 MHz: -42 60-100 MHz: -35
6. Ortak Mod Reddi (dB Min):
0.3-30MHz: -40 60 MHz: -35
80-100MHz: -30
7. İzolasyon Gerilimi: 1500Vrms
8. Çalışma Sıcaklığı: -40 ℃ ~ + 85 ℃.
NOTLAR
1. SOHO (ADSL modemler), LAN-on-Anakart (LOM), hub ve Anahtarlar gibi uygulamayı desteklemek için tasarlanmıştır.
2. Çeşitli Turns Oranları ile.
3. ROHS "NL" tepe lehim derecesi 260 ℃.
Rekabet avantajı:
16 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi
LP1198NL Tek Limanlar Ayrık Trafo, Ototransformer 101901MH016SA41ZL | |||
---|---|---|---|
TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8LF |
TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8LF |
TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | TGSP-RF12NS8LF |
TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | TGSP-RF02NS8LF |
101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | TGSP-RF04NS8LF |
TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8LF |
TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8LF |
TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | TGSP-RF19NS8LF |
TD12-1506G | TG28-1505NC | TG1G-S012NZRL | TGSP-RF06NS8LF |
TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2LF |
TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
TG110-E055N5LF | TG110-E050N5LF | TG110-E055N5RL | TG110-S141N5RL |
TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
