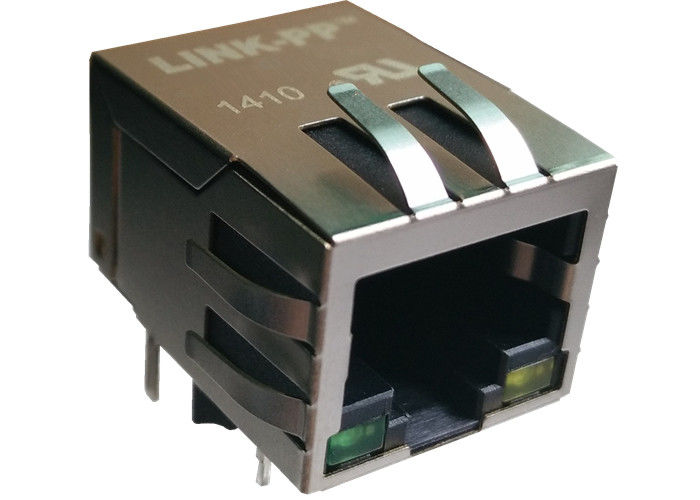

100base PCB RJ45 Tek Bağlantı / 8 Pin RJ45 Konnektör 13F-67CGYDS2NL Monteli

100Base Monte PCB RJ45 Tek Portlu / 8 Pinli RJ45 Konnektör 13F-67CGYDS2NL

Hızlı Ayrıntılar

• 10/100 BASE RJ45

• 1X1 Tab Aşağı

• RJ45 modüler jak

• Her PHY'yi destekleyen manyetik tasarımlar
• IEEE 802.3af ve ANSI X3.263 standartlarını karşılayın veya aşın
• 8mA bias ile 350uH dk OCL dahil
• IEEE 802.3 gereksinimi başına minimum 1500Vrms izolasyon
• UTP-5 kablosu üzerinden 100 baz iletim için tasarlanmıştır
• PCB board Space'den tasarruf etmek için RJ-45 modüler jak ile aynı boyuttadır.
• UL 60950-1 tarafından tanındı

Açıklama:

100Base Monte PCB RJ45 Tek Portlu / 8 Pinli RJ45 Konnektör 13F-67CGYDS2NL

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

Uygulamalar:

HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır

Rekabet avantajı:

16 yıllık üretim tecrübesi

2600 personel

% 100 test

Esnek teslimat süresi
