Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: XFATM9B1
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
No input file specified.: |
XFATM9B1 |
Dönüş Oranı: |
1: 1 |
Exception : INVALID_FETCH - getIP() ERROR: |
10/100Base-T Hızlı |
Hipot: |
1500V |
Uygulama: |
Lan Ethernet (PoE Yok) |
PIN numarası: |
16 |
Sıcaklık: |
-40 ℃ ila 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
No input file specified.: |
XFATM9B1 |
Dönüş Oranı: |
1: 1 |
Exception : INVALID_FETCH - getIP() ERROR: |
10/100Base-T Hızlı |
Hipot: |
1500V |
Uygulama: |
Lan Ethernet (PoE Yok) |
PIN numarası: |
16 |
Sıcaklık: |
-40 ℃ ila 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
| RJ45 Lan Trafo | 16 Pins Manyetikler | XFATM9B1 |
|---|
1. Tek Liman Trafosu
2.10 / 100 baz-t trafo
3.Tip: SMT / SMD 4. Bobin Yapısı: Toroidal

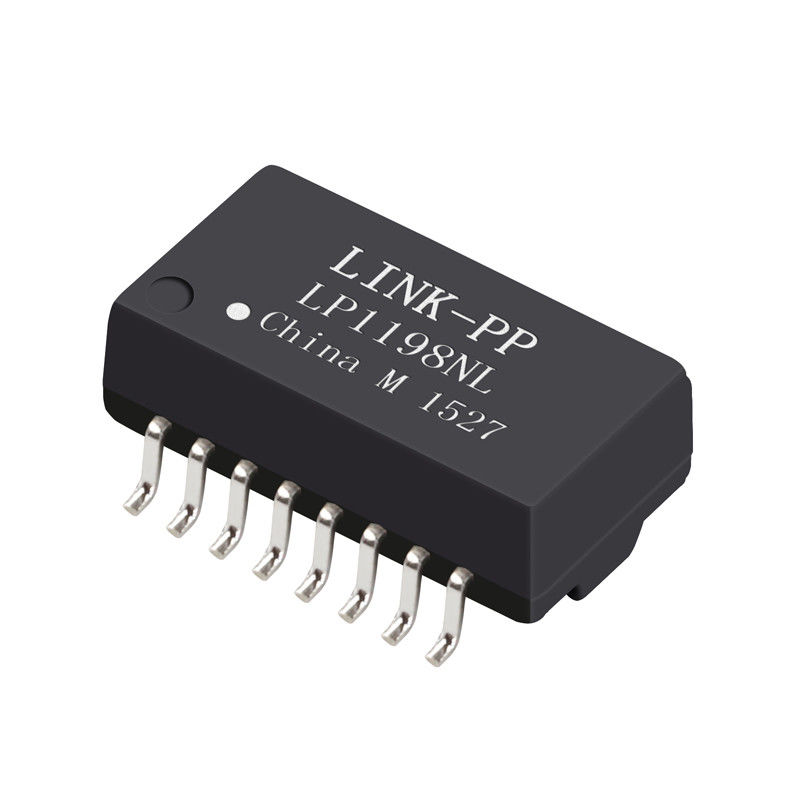

SDH Lan Trafo 10 / 100Base-T Tek Portlu Trafo Modülleri XFATM9B1
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
Açıklama:
10 / 100Base-T Tek Portlu Trafo Modülleri
Uygulama | LAN ETHERNET (PoE & NON PoE) |
AutomDX | EVET |
Yorum Yap | RoHS Uyumlu LPXXXXNL |
Yapılandırma RX | T, C |
Yapılandırma TX | T, C |
İnşaat | AKTARIM KALIP |
Port Başına Çekirdek | 4 |
Port Sayısı | Tek |
PCB | Hiçbir pc |
paket | SMT |
Paket Yüksekliği (İnç) | 0.225 veya başka |
Paket Yüksekliği (mm) | 5.715 veya başka |
Paket Uzunluğu (İnç) | 1.12 veya başka |
Paket Uzunluğu (mm) | 28.448 veya başka |
Paket Genişliği (İnç) | 0.63 veya başka |
Paket genişliği (mm) | 16.002 veya başka |
RoHS Uyumlu | EVET-RoHS-6 |
hız | 10/100/1000 BASE TX |
Sıcaklık | 0 ila 70 / -40 ila +85 |
RX oranı döner | 1CT: 1CT |
Oran TX çevirir | 1CT: 1CT |
Ana P / N | LP1198NL, vb |
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Talaş tarafındaki talaş tarafı
| PCB RJ45 Lan Trafo, 16 Pins Manyetik Trafo Modülü XFATM9B1 | |||
|---|---|---|---|
| TS8121CM HF | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | VP2009 HF |
| TS8142 HF | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| TS847 HF | GP5609Z LF | 40ST10002-1 LF | XFATM9B1 |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | VP3119 LF |
| TST1284A LF | XFATM9B1 | GS5007 HF | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | GS5008 HF | TS8019M HF |
| TST1284C LF | GU5829 LF | GS5008M1 HF | XFATM9B1 |
| XFATM9B1 | HG4P LF | GS5009 HF | VP2005A LF |
| TST1284-V LF | XFATM9B1 | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | XFATM9B1 | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | VP2008 LF |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| XFATM9B1 | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | VP8019 HF |
