Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teknik Özellikler: | XFATM9B | Aile: | Manyetik adet 10/100Base-T |
|---|---|---|---|
| Montaj: | SMD | Radyo açın: | 1: 1 |
| Kitle Üretken: | LP1188NL | Sıcaklık: | - 40 ila + 85 ℃ |
| Archivi Disponibil: | PDF / 3D / ISG / Stp / Adım / Veri Sayfası | ||
| Vurgulamak: | 10/100Base-T manyetizma,Ethernet Trafo |
||
| Tek Liman Trafosu | 10/100 baz-t trafo | 1: 1 Radyoyu Çevir | SMD Montajı |
Açıklama:

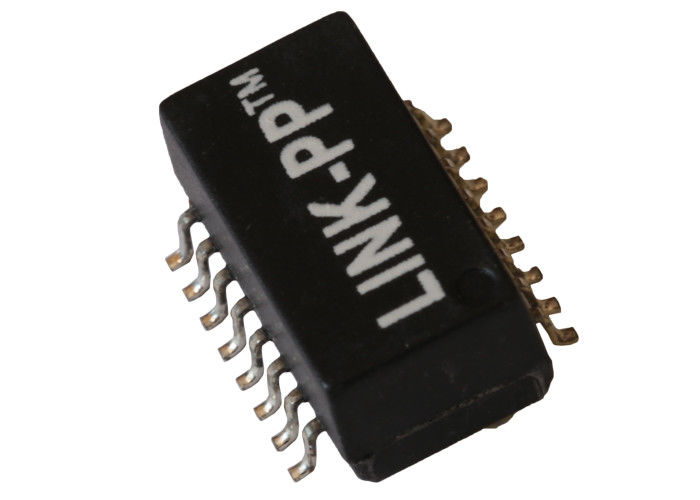

XFATM9B 10/100 Baz Manyetik Modülü FE LAN Trafo 16 Pins
10 / 100Base-T Trafo XFATM9B
10 / 100Base-T Trafo Modülleri
10 / 100Base-T Ethernet Tek Portlu Trafo Modülü
Uygulama | LAN ETHERNET (PoE & NON PoE) |
AutomDX | EVET |
Yorum Yap | RoHS Uyumlu LPXXXXNL |
Yapılandırma RX | T, C |
Yapılandırma TX | T, C |
İnşaat | AKTARIM KALIP |
Port Başına Çekirdek | 4 |
Port Sayısı | Tek |
PCB | Hiçbir pc |
paket | SMT |

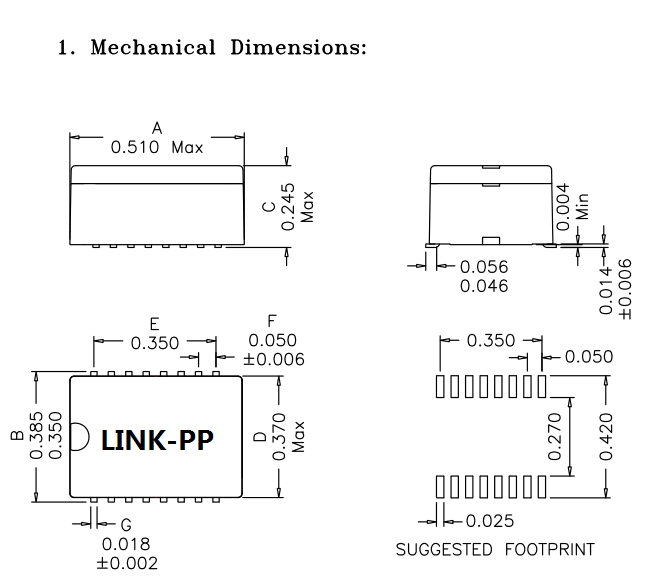

Paket Yüksekliği (İnç) | 0.225 veya başka |
Paket Yüksekliği (mm) | 5.715 veya başka |
Paket Uzunluğu (İnç) | 1.12 veya başka |
Paket Uzunluğu (mm) | 28.448 veya başka |
Paket Genişliği (İnç) | 0.63 veya başka |
Paket genişliği (mm) | 16.002 veya başka |
RoHS Uyumlu | EVET-RoHS-6 |
hız | 10/100/1000 BASE TX |
Sıcaklık | 0 ila 70 / -40 ila +85 |

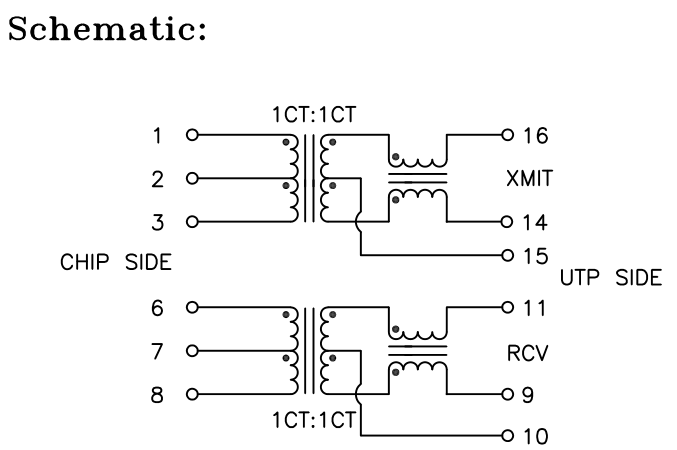

RX oranı döner | 1CT: 1CT |
Oran TX çevirir | 1CT: 1CT |
Ana P / N | LP1102NL, vb |
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Talaş tarafındaki talaş tarafı
