Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: TG110-LC50N2RL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Teknik Özellikler: |
TG110-LC50N2RL |
LINK-PP P / N: |
LP1183NL |
Bağlantı noktası sayısı: |
Tek |
Ethernet: |
10/100 Base-T |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Teknik Özellikler: |
TG110-LC50N2RL |
LINK-PP P / N: |
LP1183NL |
Bağlantı noktası sayısı: |
Tek |
Ethernet: |
10/100 Base-T |
Uygulama: |
Lan Ethernet |
PIN numarası: |
16 |
Sıcaklık: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Hızlı Ayrıntılar
1. Tek Liman Lan Trafo
2.Soli Yapı: Toroidal
3.100base-t trafo
4.SMD, 16 pim

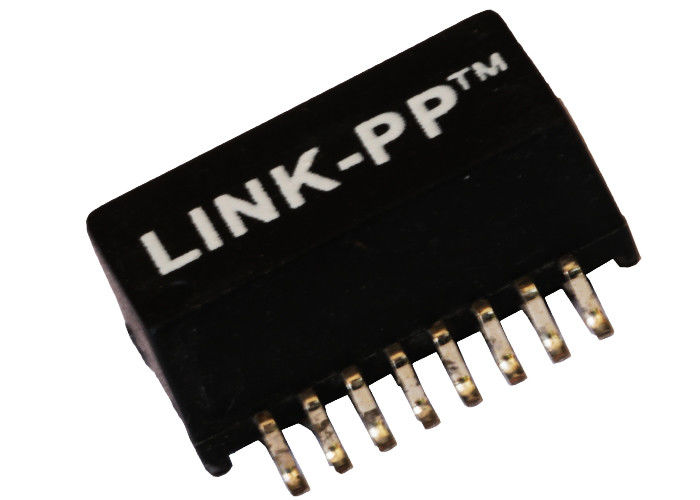

16 Pinli 10/100 BASE-TX Tek Bağlantı Noktası Lan Trafo
Açıklama:
Tek Portlu 100 Base-t Ethernet Manyetik Transformatörler
| Uygulama | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | EVET |
| Yorum Yap | RoHS Uyumlu TG110-LC50N2RL ==> LP1183NL |
| Yapılandırma RX | T, C |
| Yapılandırma TX | T, C |
| İnşaat | AKTARIM KALIP |
| Port Başına Çekirdek | 4 |
| Port Sayısı | Tek |
| PCB | Hiçbir pc |
| paket | SMT |
| Paket Yüksekliği (İnç) | 0.225 veya başka |
| Paket Yüksekliği (mm) | 5.715 veya başka |
| Paket Uzunluğu (İnç) | 1.12 veya başka |
| Paket Uzunluğu (mm) | 28.448 veya başka |
| Paket Genişliği (İnç) | 0.63 veya başka |
| Paket genişliği (mm) | 16.002 veya başka |
| RoHS Uyumlu | EVET-RoHS-6 |
| hız | 10/100/1000 BASE TX |
| Sıcaklık | 0 ila 70 / -40 ila +85 |
| RX oranı döner | 1CT: 1CT |
| Oran TX çevirir | 1CT: 1CT |
| Ana P / N | LP1183NL , vb |
Elektriksel Özellikler (25):
1. Ratio50KHz, 0.5V döner
Talaş tarafı: Hat tarafı = 1CT: 1CT + _2%
2. Endüktans (Ls) 100KHz, 0.1V, 12mA DC Önyargı:
Çip tarafı: 350uH Min
3. Ekleme Kaybı1-100MHz: -1.4dB Maks
4. Dönüş Kaybı1-30MHz: -16dB Min
40 MHz: -14.4dB Dak
50 MHz: -13.1dB Min
60-80MHz: -12dB Min
100 MHz: -10dB Dak
5. Ortak Mod Reddetme Farkı:
30 MHz: -45dB Dak
60 MHz: -40dB Dak
100 MHz: -35dB Dak
6. Crosstalk30MHz: -40dB Min
60 MHz: -35dB Dak
100 MHz: -30dB Dak
7. Hi-Pot: 1500Vrms Min
Uygulamalar:
HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları.
Rekabet avantajı:
☛ 18 yıldır Tasarımcı ve Üretici.
Works 2500 İş, 4 tesis
Pass Kesinlikle Fluke ağ analizörü Pass
☛ Stok ya da 4 hafta.
Ex Müşterilerin ihtiyaç duydukları bilgilere göre herhangi bir harcama yapmadan esnek tasarım.
| Manyetik Lan Trafo, 1 Portlu Ethernet Kartı TG110-LC50N2RL 10 / 100Base-TX | |||
|---|---|---|---|
| TG110-LC50N2RL | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | VP2009 HF |
| TS8142 HF | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| TS847 HF | TG110-LC50N2RL | 40ST10002-1 LF | VP1197 LF |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | TG110-LC50N2RL |
| TST1284A LF | GP5829NY LF | GS5007 HF | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | GS5008 HF | TS8019M HF |
| TST1284C LF | GU5829 LF | GS5008M1 HF | TS8019 HF |
| TST1284R LF | TG110-LC50N2RL | TG110-LC50N2RL | VP2005A LF |
| TST1284-V LF | HG5210 LF | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | GST5009 LF | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | TG110-LC50N2RL |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| 20PT1021SX1 LF | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | VP8019 HF |
